环形拉环带链快锁别针撑弓结构

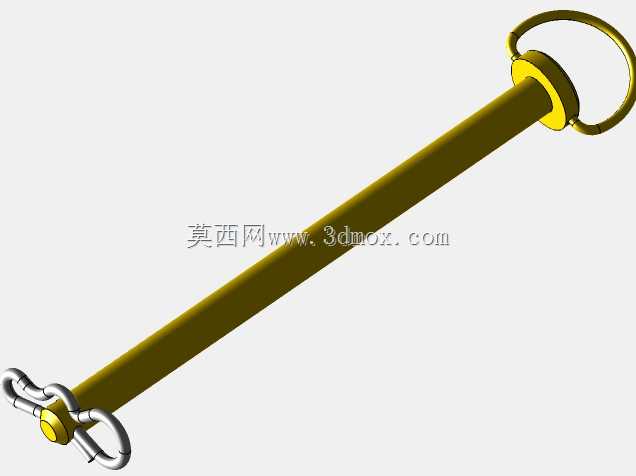

　　在各类需要频繁拆装、快速锁定的机械连接场景里，这类带拉环与防丢链的别针撑弓结构是十分实用的连接紧固件，常见于工装夹具快换、农机具挂接、小型设备舱门快开、户外器材锁止、物流周转器具定位等场景，核心作用是实现两个带同轴孔构件的快速穿装锁定，不需要额外工具就能完成装拆，同时自带的防丢链条能避免销件在拆卸后脱落遗失，适配野外作业、频繁换型的生产线、临时搭建的工装结构等容易出现零件散落丢失的工况。从功能特性来看，该结构依靠端部的环形拉环实现快速施力拔取，销杆主体为等径圆柱结构，穿装时能与安装孔形成稳定的间隙配合，靠近拉环端的撑弓限位结构可以在销杆穿入到位后自动卡滞在安装件外侧，避免销件受振动、轴向力影响从孔位中滑出，

　　另一端连接的金属链条可以固定在安装基体上，拆卸销件时不需要额外放置，直接垂挂在基体侧方即可，再次装配时能直接取用，省去了找件、核对规格的步骤。设计这类结构的时候，首先要明确安装场景的轴向受力上限，销杆的直径需要匹配对应安装孔的常规公差带，一般选用h8或者h9的公差等级，既保证穿装顺畅，又不会因为间隙过大出现连接晃量；拉环的内径要满足成年人手指穿入施力的尺寸需求，一般控制在30mm到40mm之间，表面做圆滑过渡处理，避免拔取时划伤操作人员手部；撑弓的弹性复位角度需要经过校核，保证销杆穿入安装孔时撑弓能被顺畅压平贴靠销杆，穿入到位后能自动弹开抵靠在安装件端面，形成可靠的轴向限位，不会因为长期反复使用出现弹性失效；

　　端部的链条连接点需要做铆压加固，链条的长度要适配实际拆装时销杆需要拔出的最大距离，避免链条过短导致销杆无法完全拔出影响构件分离，也不会因为链条过长出现晃动剐蹭周边运动部件的问题。从安装边界来看，这类销件使用时需要在被连接的两个构件上加工同轴的贯通光孔，孔的轴线方向要预留足够的拔销空间，保证拉环侧有足够的手指操作空间，一般拉环外侧需要预留至少50mm的操作间隙，避免周边结构遮挡导致无法顺利拔取；链条固定端的安装位置要选在销孔附近的基体平整面上，固定点要做倒角处理，避免链条反复弯折时出现应力集中断裂；销杆的有效穿装长度要大于两个被连接件的总厚度，保证撑弓弹出后能完全抵靠在安装件端面，不会出现穿装不到位的情况。实际应用中，

　　这类结构相比传统的螺栓连接、圆柱销加开口销的锁定方式，装拆效率能提升70%以上，不需要搭配扳手、尖嘴钳等额外工具，单人徒手就能完成操作，尤其适合需要频繁开启、快速换型的连接部位，比如生产线的快换工装定位、农机具的挂接销、特种设备的检修舱门固定、健身器材的折叠部位锁止等场景，在有振动的工况下，撑弓的弹性抵紧结构能持续提供轴向限位力，不会因为长期振动出现松脱，防丢链的设计也大幅降低了小零件遗失的概率，减少了备件损耗和停机找件的时间。建模过程中需要重点关注撑弓与销杆的配合间隙，保证撑弓绕连接点转动时不会出现卡滞，拉环与销杆端部的连接要做圆角过渡，避免应力集中导致拉环受力断裂，链条的链环之间要保留合理的活动间隙，模拟真实链条的弯折自由度，保证装配后链条能自然垂挂，不会出现僵直干涉的情况。
