脊柱内固定骨科植入器械结构设计

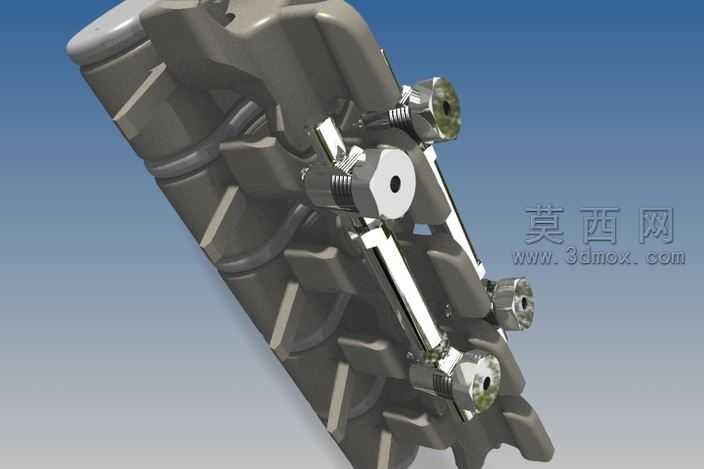

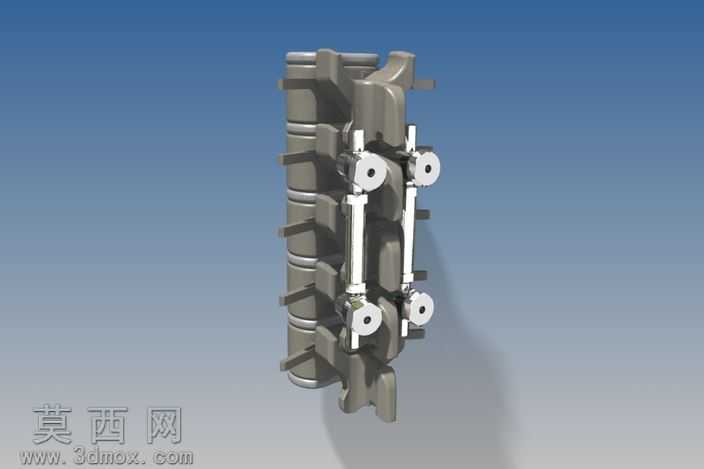

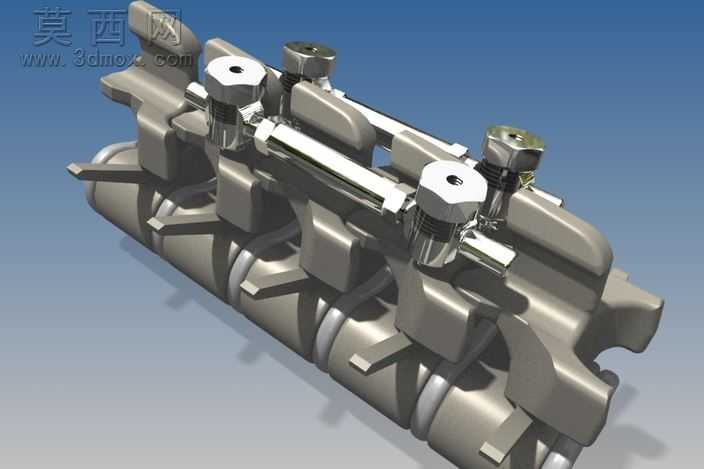

本模型为脊柱内固定植入器械的三维建模成果，建模过程中严格参照临床常用脊柱内固定系统的实际尺寸比例，在三维软件中先完成整体轮廓的草绘定位，通过拉伸、切除、扫描等基础特征命令构建出主体支撑结构的初始形态，针对与脊柱椎体贴合的贴合面，采用曲面放样、曲面剪裁等命令完成仿生弧度的精细化处理，确保植入后与椎体骨面的贴合度符合临床使用需求。模型中的连接螺杆部分通过螺纹扫描命令构建出完整的标准螺纹结构，螺距、牙型参数均参照医用金属螺钉的通用标准设置，两端的锁定螺帽结构做了防滑纹理的细节处理，通过阵列命令完成周向防滑齿的均匀排布，既还原了实物的结构特征，也为后续的结构力学仿真预留了参数接口。材质渲染阶段，主体支撑结构采用医用钛合金材质预设，调整金属粗糙度参数至0.2左右，还原钛合金植入物特有的亚光金属质感，连接螺杆部分采用医用不锈钢材质参数，适当提高反光度以区分不同部件的材质差异，背景采用渐变蓝灰色调，搭配柔和的环境光与定向补光，既突出模型的结构层次，也避免过强反光遮挡结构细节。结构设计上采用双侧对称的双杆固定布局，每侧设置上下两组锁定连接点，可实现多节段脊柱的稳定固定，连接点处的万向调节结构预留了活动间隙特征，可模拟临床手术中根据患者脊柱生理曲度调整固定角度的功能，各部件之间的装配关系完全参照实物的装配逻辑，通过同轴心、重合、距离等配合命令完成整体装配，可实现装配干涉检查、活动自由度验证等后续工程操作。建模过程中对所有尖锐边缘做了0.3mm的圆角过渡处理，符合医用植入物无尖锐棱角的安全设计要求，针对与骨组织接触的表面，特意构建了微粗糙面的纹理特征，还原临床中骨整合面的设计细节，整体模型结构完整，细节丰富，既可以作为骨科医疗器械设计的参考样本，也可用于医学教学演示、产品结构展示等场景。
