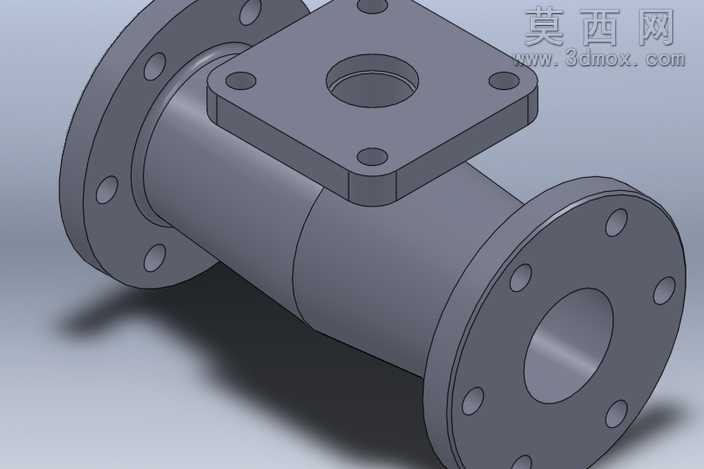

带侧接方形法兰的管道连接构件

本模型采用SolidWorks三维建模软件完成全参数化设计，整体为异径侧通式管道连接结构，建模过程中优先以基准轴、基准面搭建装配定位框架，确保两端圆形法兰与主管体保持严格同轴度，侧部方形法兰的中心轴线与主管轴线垂直相交，无偏移错位问题。主体管段采用拉伸凸台命令生成基础圆柱实体，两端圆形法兰通过拉伸结合圆周阵列命令完成螺栓孔的排布，建模时严格遵循法兰连接的通用孔位规范，所有螺栓孔孔径、孔间距均按照行业通用管路连接标准设定，保证后续装配时的互换性。侧部方形法兰采用矩形草图拉伸生成，四个安装孔通过对称几何约束定位，确保方形法兰与主管外壁的结合处过渡平滑，建模时对结合部位做了圆角过渡处理，避免应力集中问题。模型渲染阶段采用哑光金属材质，模拟铸铁管件的表面质感，通过环境光源调整凸显法兰端面、管体外壁的结构层次，清晰呈现各部位的厚度变化与连接关系。结构设计上，主管为通径式流道，侧部接口可实现管路的侧向分流或外接检测、控制元件，两端法兰用于对接同规格的圆形法兰管路，侧方法兰可适配方形安装面的外接设备，整体结构兼顾管路直通输送与侧向分支连接的功能需求，所有连接部位的壁厚均经过均匀化处理，无局部过薄或壁厚突变的问题，既满足流体输送的耐压需求，也符合机械加工的工艺合理性。建模过程中对所有特征做了参数关联，修改主管通径、法兰尺寸参数即可快速生成同系列不同规格的连接构件模型，可直接用于管路系统的装配模拟、工程图导出以及后续的加工生产参考。
