工业控制用旋钮式选择开关结构

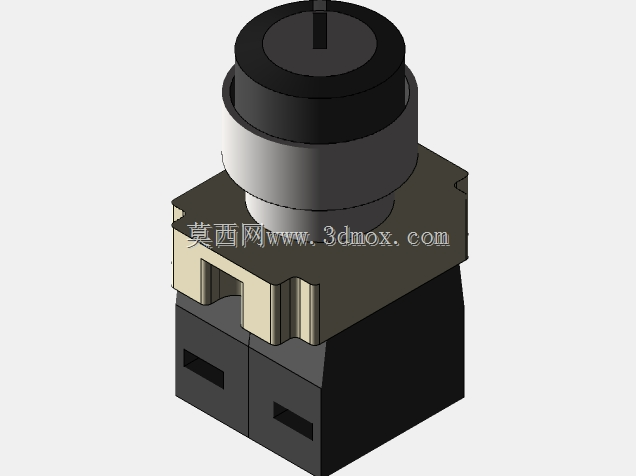

　　在低压电气控制回路、小型设备操作面板、自动化产线本地操作站的设计选型中，这类旋钮式选择部件是极为常见的人机交互元件，很多刚接触电气结构设计的工程师容易只关注其电气参数，忽略机械安装与操作手感的匹配性，实际项目里因为安装尺寸偏差、操作扭矩不适配导致的面板返工、操作误触问题并不少见。从结构设计逻辑来看，这款选择部件采用上下分层的模块化设计思路，上部操作头为圆柱式旋钮结构，顶部设置一字型旋转指示槽，方便操作人员快速识别当前档位位置，旋钮外圈做了细微的防滑纹理处理，即便操作人员佩戴薄型劳保手套操作，也能获得足够的旋转摩擦力，不会出现打滑拧不动的情况。操作头与下部基座之间设置了阶梯式的限位轴套，既可以保证旋转过程中的同轴度，

　　避免长期使用后旋钮出现偏摆卡顿，也能在面板安装时起到定位作用，适配标准的工业面板开孔尺寸，安装时不需要额外做定制化的开孔加工，能直接兼容市面主流的电气安装面板厚度。下部基座采用方形安装底座加接线腔体的结构，方形底座的四个边角预留了标准安装孔位，和面板固定时可以通过卡扣或者螺丝锁紧，安装后整体贴合度高，不会因为设备运行的振动出现松动移位。下方的两个独立接线腔体做了分隔式设计，不同回路的接线端子分别布置在独立腔体内，能避免接线过程中不同线序的导线互相干扰，也能减少积尘、凝露导致的回路短路风险，腔体的进线口做了导向倒角，穿线时不会划伤导线绝缘层，适配常规的多股铜芯控制线接入。从实际应用场景来说，

　　这类选择部件主要用在设备的本地/远程控制切换、手动/自动模式选择、多档位功能切换的回路中，比如小型输送线的控制盒、机床的辅助操作面板、温控设备的档位调节端，都能看到这类结构的选择开关。设计建模时需要重点关注几个边界尺寸：首先是旋钮突出面板的高度，这个尺寸直接关系到操作空间的预留，如果突出高度过高，容易在设备搬运、操作人员走动时被意外剐蹭导致档位误切换，突出高度过低则会导致操作时手指没有足够的施力空间，操作费力；其次是安装底座的对角线尺寸，这个尺寸决定了面板开孔周围需要预留的安装空间，很多新手设计面板时只算开孔直径，忽略底座的占用空间，导致相邻元件安装距离过近，后期接线、维护时没有操作空间；还有旋转档位的限位角度，

　　两档位选择开关一般为90度旋转限位，三档位为左右各45度限位，建模时需要准确还原限位结构的位置，保证旋转到档位时能有清晰的到位反馈，不会出现过拧或者档位虚位的问题。从结构可靠性角度，这款选择部件的旋转阻尼做了均衡设计，既不会因为阻尼过小导致轻微振动就移位，也不会因为阻尼过大导致操作费力，内部的触点模块和操作旋钮之间采用联动轴传递扭矩，联动轴做了防呆设计，装配时不会出现装反导致档位指示和实际触点状态不匹配的问题。基座部分采用工程塑料材质，兼顾绝缘性能和结构强度，既能满足电气安全的绝缘要求，也能承受安装时的锁紧力，不会因为螺丝拧得过紧就出现基座开裂的情况。在做三维建模装配时，还需要考虑和面板之间的密封结构，部分防护等级要求高的应用场景，会在操作头和面板之间加装橡胶密封垫圈，建模时要预留出垫圈的安装槽位，保证装配后密封垫圈能被均匀压缩，达到预期的防尘防水效果。另外接线端子的位置要和腔体的进线方向匹配，保证导线接入后能有足够的弯曲半径，不会因为导线硬折导致绝缘层破损或者端子受力松脱。很多工程师在做设备三维布局时，容易把这类小元件的模型做简化处理，忽略实际的安装尺寸和操作空间，等到实际装配时才发现元件之间干涉、操作距离不够，反而增加了现场整改的工作量，精准还原这类元件的结构细节，能在设计阶段就规避很多后期装配的问题，提升整体设计的可靠性。
