塑料球衬结构件三维设计模型

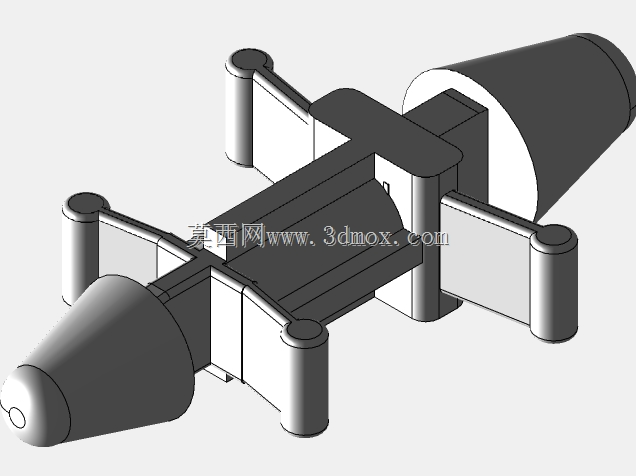

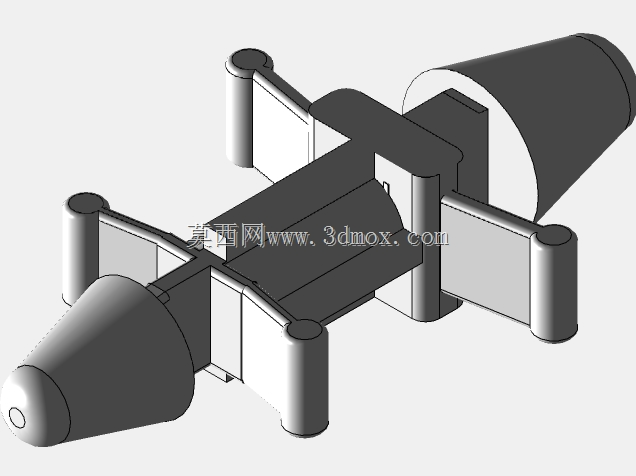

　　在流体控制、传感检测类设备的装配环节中，这类塑料衬垫往往承担着阀芯支撑、介质隔离、间隙补偿的多重作用，很多刚入行的结构设计师容易忽略这类小零件的细节设计，直到装配阶段出现卡滞、渗漏、异响等问题，才会意识到衬垫的结构合理性直接影响整套机构的运行稳定性。从结构形态来看，该零件采用对称式翼状支撑结构，两端设置锥面导向段，中部为贯通式腔体，周向均匀分布的四个圆柱凸台主要用于装配时的周向定位，避免衬垫在阀腔或者传感器安装座内出现周向转动，导致密封面错位。设计这类塑料衬垫时，首先要考虑的是安装边界的适配性，两端锥面的锥度需要和对接的球头、锥座完全匹配，接触面积控制在75%以上才能保证受压时的密封性能，同时要预留0.1-0.15mm的压缩余量，

　　毕竟塑料材质存在一定的蠕变特性，过盈量太大会导致装配后衬垫被挤压变形堵塞内部流道，过盈量太小则会在介质压力波动时出现渗漏。中部的贯通腔体直径需要根据流通介质的流量要求确定，腔体壁的厚度要兼顾结构强度和注塑成型的工艺性，壁厚控制在2-3mm之间，避免注塑时出现缩痕、气泡等缺陷，同时在翼状支撑结构和主体连接的位置设置了R0.5的圆角过渡，减少应力集中，避免零件在反复受压或者温度变化时出现开裂。周向的四个圆柱凸台高度要和安装座内的定位槽深度匹配，凸台和定位槽之间采用H8/f7的间隙配合，既保证装配时的导向顺畅，又不会因为间隙过大导致衬垫晃动。这类塑料衬垫多采用POM或者尼龙材质加工，本身具备自润滑特性，在作为球头支撑衬垫使用时，

　　不需要额外添加润滑脂就能降低球头转动时的摩擦阻力，同时塑料材质的绝缘特性也能满足传感类设备的电气隔离要求，避免金属部件之间直接接触产生电化学腐蚀。在实际选型应用中，这类衬垫常被用在小型调压阀、流量传感器、气动执行元件的内部，作为球阀芯的支撑密封件，替代传统的橡胶密封圈和金属衬套组合，减少装配零件数量，降低整体装配成本。设计建模过程中，需要重点关注各配合面的形位公差，两端锥面的同轴度要控制在0.05mm以内，四个定位凸台的位置度公差不超过0.1mm，否则装配时会出现偏斜，导致球阀芯转动卡滞。另外，零件的所有棱边都做了0.2mm的倒角处理，避免装配时锋利的棱边刮伤安装座内壁或者密封配合面，影响密封效果。从安装流程来看，

　　装配时只需要将衬垫对准安装座的定位槽推入，再装入球头和端盖压紧即可，翼状支撑结构会在端盖压紧时产生微量的弹性变形，自动补偿安装座的加工误差，保证衬垫和球头、安装座之间的紧密贴合。很多设计人员在做这类零件建模时，容易忽略塑料材质的成型收缩率，导致加工出来的零件尺寸偏差过大，实际建模时需要根据选定的塑料材质设置对应的收缩率参数，比如POM材质的收缩率一般在1.5%-2.5%之间，建模时要提前预留收缩余量，保证注塑成型后的零件尺寸符合装配要求。同时，这类衬垫的工作温度范围一般在-20℃到80℃之间，设计时要根据实际工作环境的温度范围校核材质的耐温性能，避免高温下材质软化导致结构失效，低温下材质变脆出现碎裂。在流体介质应用场景中，还要考虑材质和介质的相容性，比如接触弱酸碱介质时要选用PP材质，接触油性介质时选用尼龙或者POM材质，避免材质被介质腐蚀膨胀，导致尺寸变化影响装配和使用性能。
