车载DC-DC直流电源转换模块结构设计

　　车载低压供电场景中，不同车载电子单元的供电电压需求存在差异，原车12V或24V供电母线无法直接匹配5V工作电压的车载外设、传感单元、小型控制板卡，这类DC-DC转换模块就是为解决车载场景下的电压匹配问题设计的。从结构设计来看，模块采用全封闭金属壳体，一方面可以屏蔽车载复杂电磁环境下的外界干扰，避免电源转换过程中的纹波影响周边敏感电子元件，另一方面金属壳体的散热性能优于塑料壳体，能在密闭的车载安装空间内将功率转换过程中产生的热量快速导出，保证长时间满负载工作下的稳定性。壳体侧面预留的带安装孔固定耳，是针对车载安装场景做的适配设计，安装孔位可配合M3规格螺丝直接固定在车载设备舱的安装支架、钣金立面或者设备盒内部，固定耳与壳体一体成型，

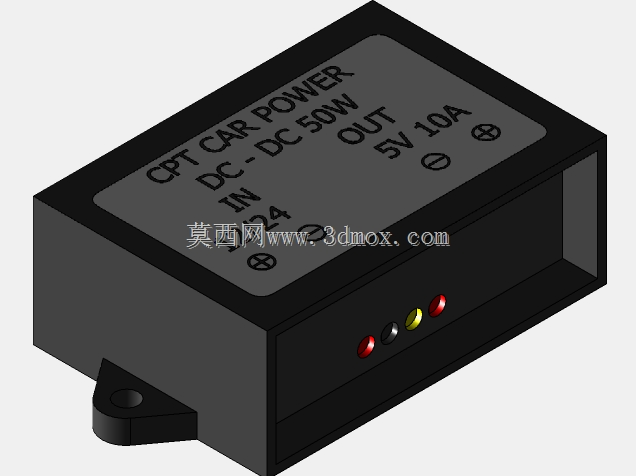

　　抗振动性能满足车载行驶过程中的颠簸工况，不会出现长期振动后固定位松脱的问题。模块顶面的丝印区域清晰标注了输入输出参数，输入侧适配24V车载直流母线，输出侧为稳定5V直流，最大输出电流10A，额定转换功率50W，足够同时为多个5V车载设备供电，比如车载导航外设、胎压接收模块、小型车载传感单元、USB供电扩展口等设备都可以通过该模块取电。输入输出的极性标识做了凸起丝印处理，即使在光线不足的设备舱内接线，也能快速识别正负极，避免接反导致模块或后端设备烧毁。模块正面设置的四个状态指示灯，从左到右分别对应输入电源状态、故障告警、负载状态、输出正常状态，运维人员排查车载供电故障时，不需要拆解线路测量电压，直接通过指示灯状态就能快速定位故障点，

　　大幅降低车载电子系统的运维排查难度。建模过程中，壳体的拼接缝隙做了错位止口设计，既可以提升壳体的密封防护等级，阻挡车载环境下的灰尘、少量溅水进入模块内部，也能进一步提升电磁屏蔽的效果，避免缝隙处出现电磁泄漏。内部腔体的尺寸预留了功率板、整流元件、滤波电容的安装空间，同时在功率元件对应的壳体位置预留了导热衬垫的安装间隙，装配时可以在发热元件与壳体内壁之间填充导热硅胶垫，将元件热量直接传导到金属外壳上，不需要额外加装散热风扇，完全依靠自然散热就能满足满负载工作的温度要求，避免风扇转动带来的额外故障点，更适配车载场景下高可靠性的使用需求。接线端的位置设置在模块的侧端面，接线完成后线束可以顺着设备舱的走线槽排布，

　　不会与模块顶面的标识区域干涉，也不会因为线束弯折遮挡状态指示灯。模块整体外形为规整的长方体，边角做了小圆弧过渡处理，既避免安装过程中尖锐边角划伤施工人员，也能在有限的安装空间内最大化利用腔体容积，缩小模块整体的占用空间，适配车载设备舱内紧凑的安装环境。在安装边界的设计上，固定耳的突出长度经过核算，既保证安装螺丝有足够的拧紧操作空间，也不会过多占用额外的安装面积，模块周边预留5mm的散热间隙即可满足自然散热的气流流通要求，不需要预留过大的维护空间，适合集成在各类车载集成控制盒、改装车载电子系统、特种车辆低压供电单元中使用。
