TO-220封装带散热结构功率器件三维模型

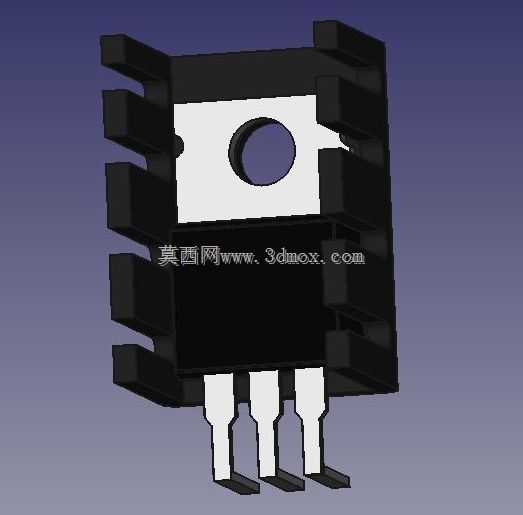

　　在工业控制板卡、消费类电源、电机驱动回路这类需要功率器件承载电流通断的场景里，TO-220封装的器件是应用占比极高的一类元件，不管是线性稳压器、功率MOS管还是双向可控硅，大多会采用这一封装形式，配套的散热结构直接决定了器件长期工作的热稳定性，很多新手工程师在做PCB布局和结构干涉检查时，经常因为忽略散热片与周边元件的安装间隙，导致后期打样后出现装配顶碰、散热效率不达标的问题，这个三维模型完整还原了带一体式散热结构的TO-220封装器件的全部外形特征，能直接导入结构装配文件做干涉校验。

　　从实际使用场景来看，这类带散热结构的TO-220器件，通常会用在输出电流1A以上的电源回路、小功率直流电机的H桥驱动、固态继电器的功率输出端，工作时器件结温会随着导通电流的提升快速上升，自带的金属散热片一方面通过自身表面积和空气对流带走热量，另一方面也可以通过预留的安装孔锁附额外的外置散热器，进一步提升热承载能力。模型里还原的三个直插引脚，引脚间距严格遵循TO-220封装的行业通用规范，引脚的折弯角度、伸出长度都和量产实物保持一致，做PCB封装设计时可以直接参考模型的引脚坐标，避免出现引脚对位偏差导致的插件困难问题。

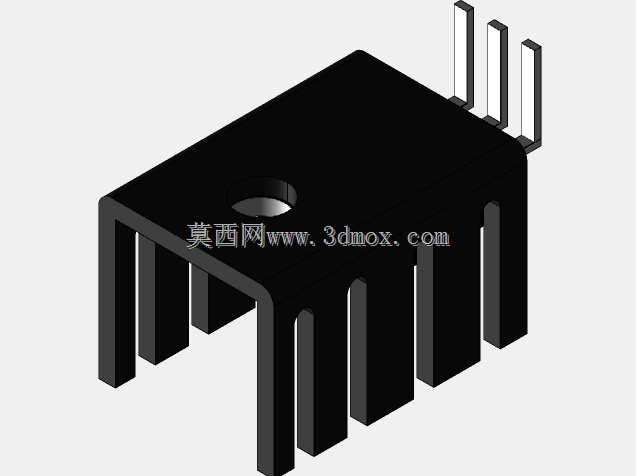

　　设计思路上，这个模型把器件拆分为黑色塑封本体、金属散热基板、三个直插引脚三个独立结构部分，塑封本体的棱角做了符合实际注塑工艺的圆角处理，没有出现直角尖角这类不符合量产工艺的结构，金属散热片上的圆形安装孔位置居中，孔位周边预留了螺丝头的沉台空间，不会出现锁螺丝时刮碰塑封本体的问题。散热片两侧的鳍状凸起结构，是为了在不额外增加整体宽度的前提下提升散热面积，模型里准确还原了每一片鳍片的厚度和间隙，做热仿真分析时可以直接提取散热面的面积参数，不用再手动测量实物尺寸。

　　安装边界方面，这个器件的整体宽度、引脚伸出塑封本体的长度、散热片顶部到引脚末端的总高度，都完全匹配行业通用的TO-220封装安装尺寸，在做结构布局时，需要注意在散热片的安装孔一侧预留至少3mm的螺丝操作空间，引脚穿过PCB后预留的焊盘位置要和引脚宽度匹配，同时散热片和周边电解电容、接插件这类高度较高的元件之间，要预留至少2mm的电气间隙，避免高压场景下出现爬电距离不足的问题。很多工程师在做三维布局时，习惯用简化的方块模型代替真实器件模型，往往会忽略散热片鳍片的突出部分，导致实际装配时鳍片顶到周边的导线或者元件外壳，这个模型完整还原了所有外凸结构，能有效避免这类设计失误。

　　从功能特性来看，这个模型还原的结构兼顾了插件焊接的工艺性和散热需求，塑封本体和金属散热片之间的结合位置做了台阶限位，和实际量产器件的封装结构一致，不会出现散热片和塑封本体错位的问题。三个引脚的末端做了轻微的收窄处理，方便插件时顺利穿过PCB的焊盘孔，引脚的厚度也符合行业标准的0.5mm规格，做焊盘设计时不用再额外调整孔径参数。在做整机的安规设计时，金属散热片如果需要和电路的高压部分隔离，还要在散热片和器件之间垫导热绝缘片，模型里散热片和塑封本体之间的间隙尺寸，也准确还原了实物的间隙大小，可以直接用来评估绝缘片的厚度选型，不用反复打样测试适配性。
