双螺栓接线式熔断器保险座结构设计

　　在低压配电、工业控制回路以及小型机电设备的线路保护环节中，这类双螺栓接线结构的保险座是十分常见的电路保护载体，核心作用是承载管状熔断器，实现回路过流、短路时的快速分断，避免故障电流烧毁后端用电元件。不同于插拔式保险座的快装设计，这种螺栓锁紧的结构更适配存在持续振动的工况场景，比如机床控制回路、小型柴油机组配电、农用机械电气线路等场景，能避免设备运行过程中接线松脱、接触电阻过大引发的发热故障。

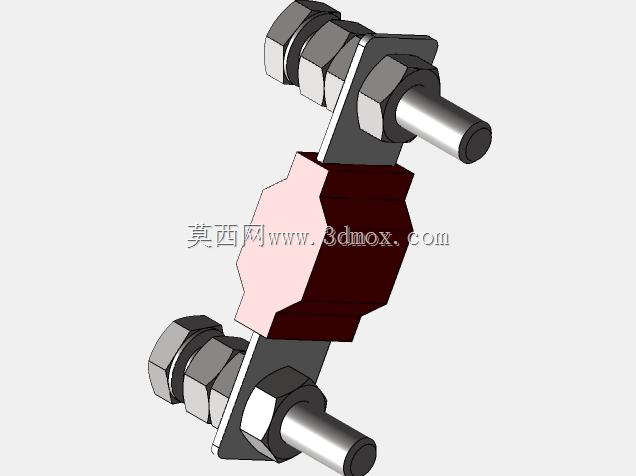

　　从结构设计逻辑来看，整个部件分为上下两个对称布置的金属接线支架、中部绝缘基座以及配套锁紧螺母三个核心部分。上下金属支架采用冲压折弯成型的导电铜材制作，表面做镀镍防锈处理，既保证导电性能，又能在长期户外或潮湿工况下避免氧化层增厚导致的接触不良。每个支架末端伸出的圆柱接线端长度预留了足够的接线空间，可适配2.5到6平方毫米的多股铜芯线压接，配套的六角螺母采用标准细牙螺纹，锁紧时能提供足够的压紧力，配合平垫使用可避免导线压接处被切损，同时保证接线端的接触面积满足额定电流下的载流要求，不会出现局部过热。

　　中部的绝缘基座是整个部件的结构核心，采用酚醛树脂压制成型，这种材料具备优秀的绝缘性能与耐高温特性，即使熔断器熔断瞬间产生电弧高温，也不会出现基座碳化、击穿的问题。基座的中部型腔完全匹配标准MIDI规格管状熔断器的外形尺寸，安装时熔断器两端的金属帽刚好卡入上下支架的接触卡槽内，不需要额外的固定件，依靠上下支架的结构弹性就能保证熔断器两端与导电支架的可靠接触，更换熔断器时只需要松开一侧的支架固定螺母，就能抬起支架取出旧熔芯，操作空间充足，不需要完全拆解整个部件就能完成维护。

　　从安装边界来看，整个部件的安装孔位采用上下贯通的双螺栓固定设计，两个固定螺栓的中心距按照通用电气安装轨的适配尺寸设计，既可以直接通过螺栓固定在设备的金属安装板上，也能适配标准的35mm导轨安装卡扣扩展安装。接线端伸出基座的长度控制在合理范围，接线完成后导线的弯曲半径不会超过常规电气柜内的布线空间要求，相邻两个接线端子之间的绝缘爬电距离满足低压电器的安全规范，即使在凝露工况下也不会出现极间飞弧短路的问题。

　　实际选型应用时，这种结构的保险座相比塑料外壳的插拔式保险座，抗冲击性能更强，在工程机械、户外配电设备这类维护频次低、工况恶劣的场景下，长期运行的可靠性更高。设计时特意将导电支架的折弯处做了圆角过渡处理，避免应力集中导致支架在反复拆装、长期受振动后出现断裂，同时接触卡槽的冲压尺寸做了公差收敛，保证不同厂商生产的同规格熔芯装入后，接触电阻都能控制在毫欧级，避免大电流通过时接触面异常发热。整个部件的外形没有多余的突出结构，安装后整体轮廓规整，不会和周边的布线、其他电气元件产生干涉，在紧凑的电气安装空间内也能灵活布置。
