T型三通内螺纹穿线盒结构设计

　　在工业电气布线、仪表管路敷设的现场场景中，这类T型三通穿线配件的使用频率极高，尤其是在防爆区域、户外露天布线或者有防腐要求的管廊布设环节，它承担着线缆分支转接、管路转角过渡的核心作用，区别于普通的直通过线盒，三通结构可以在不额外增加接头数量的前提下，实现单路进线双路分线，或是两路进线汇接单路出线的布线需求，大幅减少管路连接点，降低密封失效的风险。从实际使用场景来看，这类配件常出现在石化厂区的仪表信号管路、厂房动力线缆穿管布设、户外照明线路转接等工况中，因为所有接口都采用内螺纹设计，和常规的镀锌穿线管、防爆挠性管可以直接旋接，不需要额外加工转接头，现场安装时只需要在螺纹处缠绕密封生料带或是配合密封胶圈，就能达到IP65以上的防护等级，

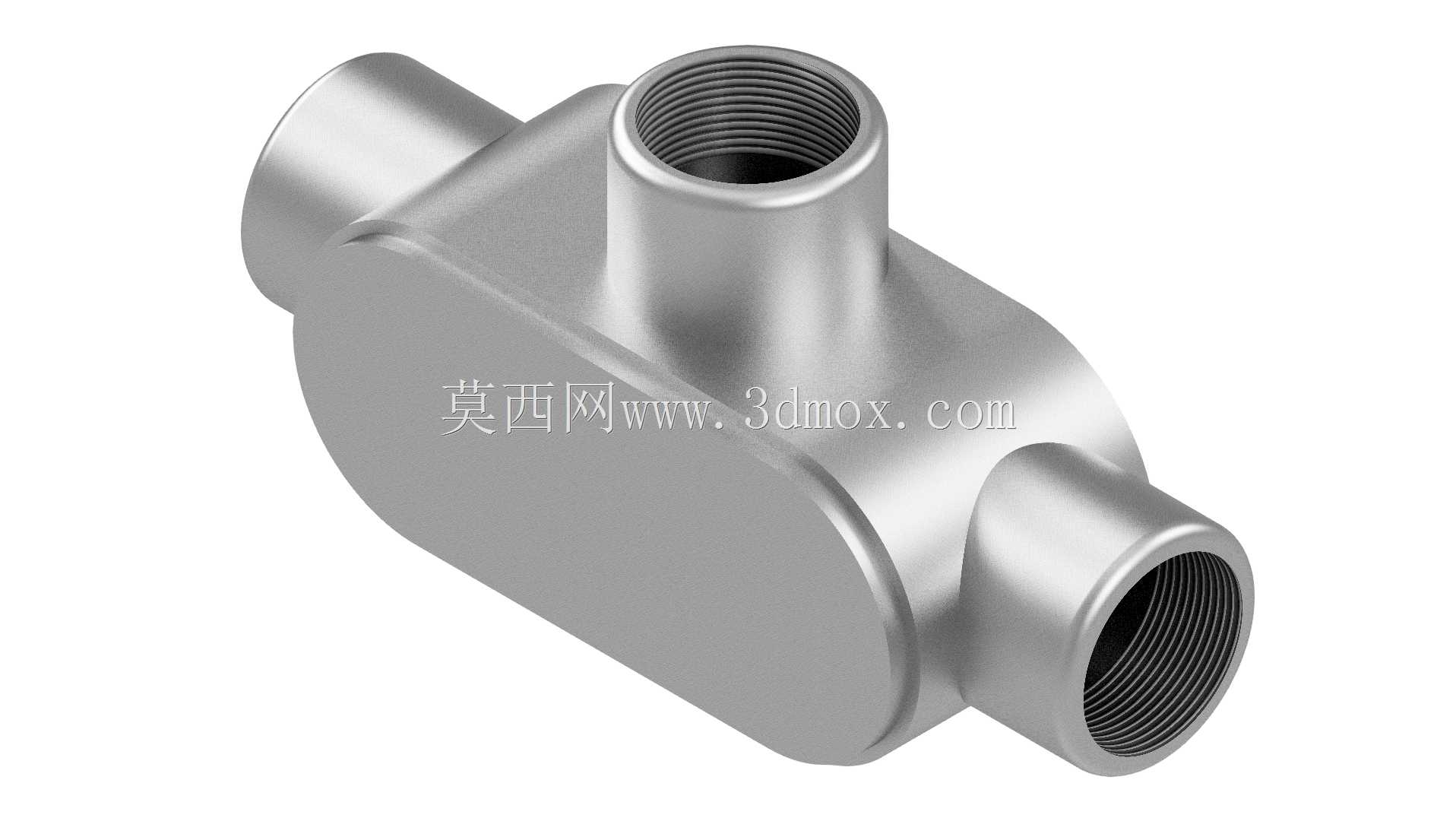

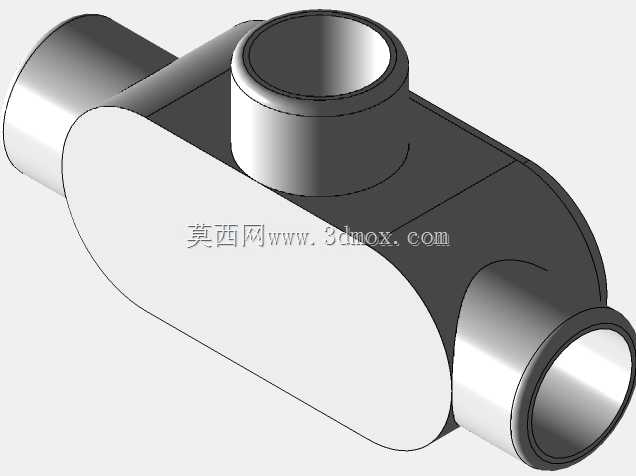

　　满足户外淋雨、粉尘环境下的使用要求。从结构设计的角度拆解，整个壳体采用椭球形的中空腔体设计，而非直角方腔，这种结构首先是优化了线缆穿设时的顺滑度，线缆在腔体内转向时不会被直角棱边刮破绝缘层，其次椭球形的壳体在承压能力上远优于方形腔体，当管路内部因为温差出现凝露压力变化，或是外部受到挤压冲击时，曲面壳体可以均匀分散应力，不会出现直角处应力集中开裂的问题。三个接口的位置采用正交布局，轴向接口沿同一水平线对向布置，第三个接口垂直于轴向接口的中心线向上引出，这种布局可以适配绝大多数水平管路上的垂直分支需求，比如水平走向的主线缆需要向上引出支路连接现场仪表、传感器或是接线箱时，不需要对管路做弯折处理，直接通过该配件就能完成转向分线。

　　接口部分的螺纹采用标准管螺纹设计，螺纹牙型的加工精度直接决定了连接后的密封性能，建模时需要严格遵循管螺纹的齿高、螺距、锥度参数，保证和标准管路配件的互换性，接口根部做了圆弧过渡处理，避免螺纹旋紧时应力集中在接口和腔体的连接位置，防止安装扭力过大导致根部断裂。腔体的壁厚设计需要兼顾强度和材料成本，过薄会导致壳体承压不足，在受到外力冲击时容易变形，甚至导致螺纹滑牙，过厚则会增加整体重量，提升材料成本，同时给安装带来额外的负重负担，通常这类1.5英寸规格的配件，壳体壁厚控制在3mm左右即可满足绝大多数工业场景的强度要求，配合铸造成型的工艺，壳体本身的致密性可以达到承压要求。安装边界方面，需要注意三个接口的外接管路长度预留，因为腔体本身的轴向长度有固定尺寸，现场布管时需要提前核算安装空间，避免管路下料过长导致配件无法安装到位，同时垂直向上的接口需要预留足够的操作空间，方便后期穿线时的线缆牵引，以及后续维护时的开盖检查——虽然该模型展示的是一体式铸造的腔体结构，但同系列的部分规格会在椭球面设置检修口，通过盖板密封，方便后期线缆维护时不需要拆解整个管路就能完成内部线缆的调整。在三维建模过程中，首先需要确定三个接口的中心轴线位置，保证轴向两个接口的同轴度误差控制在允许范围内，否则安装时会出现管路别劲的问题，长期使用会导致螺纹连接处泄漏；其次是腔体曲面的顺滑过渡，三个接口和椭球腔体的连接面需要做G2连续的曲面过渡，避免出现折边、凹坑，

　　这些位置在铸造时容易出现砂眼、缩孔等缺陷，同时曲面顺滑也能提升镀锌或是喷塑后的表面防腐效果，不会因为棱角位置涂层厚度不足导致过早锈蚀。从流体或线缆穿设的角度看，腔体内部的过流/过线截面需要大于所有接口的通流面积之和的60%，避免出现线缆堵塞、或是穿线时阻力过大的问题，内部所有转角位置都需要做倒圆角处理，绝对不能留有尖锐棱边，否则穿线时很容易刮破线缆的绝缘层，留下短路的安全隐患。在实际选型时，需要根据穿设线缆的总外径来选择对应规格的配件，1.5英寸规格的内螺纹通径可以满足多根控制线缆或是单根动力线缆的分支需求，同时要根据使用环境选择对应的壳体材质，普通场景下采用铸铁镀锌即可满足防腐要求，腐蚀较强的场景则需要选择不锈钢材质的同结构产品。这类三通穿线配件虽然属于管路系统中的小型基础部件，但它的结构合理性直接影响整个布线系统的可靠性，很多现场出现的线缆绝缘破损、管路进水、接口脱落等问题，往往都是因为配件的结构设计不合理，或是安装时没有匹配对应的尺寸边界导致的，在建模阶段就把这些实际工况中的需求考虑进去，才能让最终的产品真正满足现场使用要求，而不是只停留在外观形似的层面。
