勾花编织防护网三维结构设计

　　在矿山边坡防护、厂区围栏搭建、球场围网布设、养殖区域隔离等工程场景中，勾花编织网是应用频次极高的防护构件，这类构件也常被从业者称作菱形网、活络网，其核心优势在于编织节点具备一定活动余量，受外力冲击时可通过网丝的微量形变卸力，不会像焊接网那样在冲击点出现脆性断裂，适配多数需要缓冲防护的户外场景。

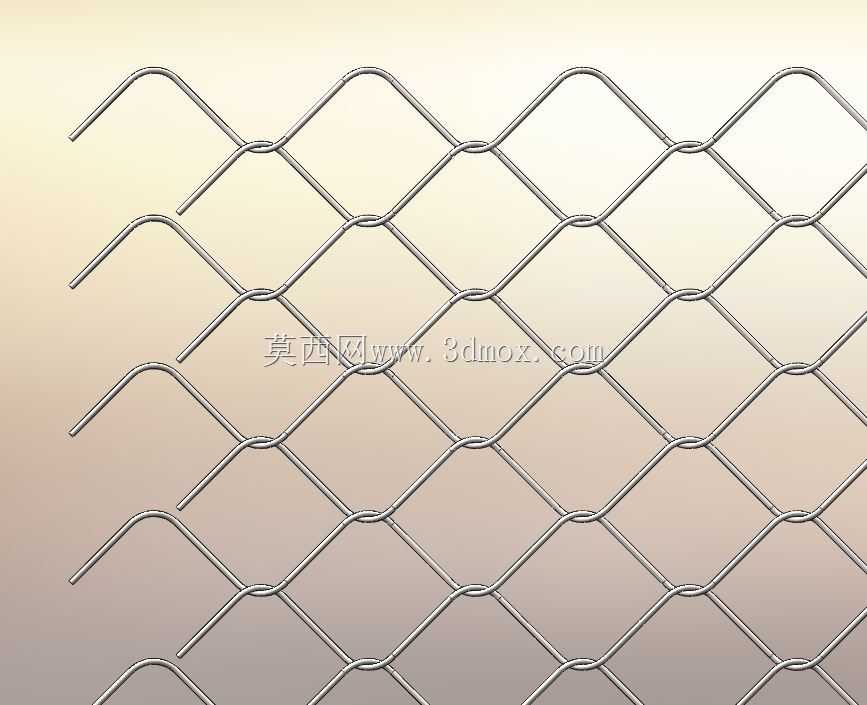

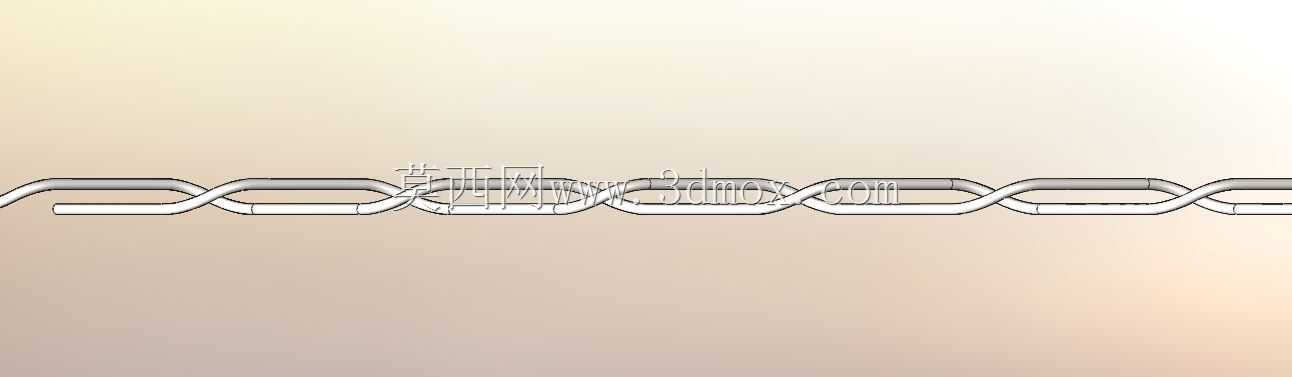

　　本次建模的勾花网采用单丝螺旋互锁编织结构，单根金属丝预先通过成型工装压制成连续的波浪弯折形态，相邻两根弯折丝的波峰与波谷相互嵌套扣合，无需额外焊接或绑扎固定，所有连接节点均为金属丝自身的互锁结构，长期户外使用不会出现节点松脱失效的问题。建模过程中优先还原了网丝的弯折曲率与互锁间隙，每段螺旋弯折的曲率半径根据网丝直径匹配设置，避免相邻丝扣合后出现过盈卡滞或间隙过大导致网孔变形的问题，网丝交叉位置的接触关系按照实际装配状态设置，还原真实网体的柔性形变特性。

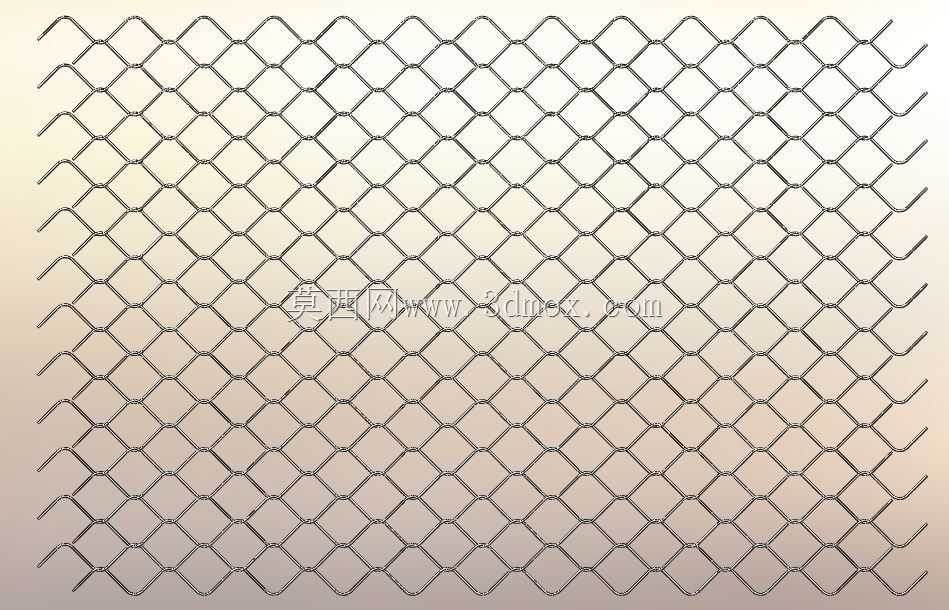

　　从结构特性来看，该款勾花网的网孔为均匀菱形结构，网孔对角线尺寸可根据实际使用需求调整，常规防护场景下选用的网孔尺寸可兼顾防护密封性与整体透风性，户外布设时可大幅降低风阻对网体的拉扯力，减少支撑立柱的受力负荷。网体边缘可根据安装需求做折边、拧边处理，建模时预留了边缘处理的结构余量，折边结构可将网体边缘的丝头弯折嵌入网身内部，避免尖锐丝头划伤安装人员或过往人员，拧边结构则是将边缘相邻丝头相互拧合固定，提升网体边缘的结构强度，防止网孔受拉后从边缘散脱。

　　安装适配层面，该勾花网的安装边界可灵活适配不同场地的尺寸需求，网体本身具备一定的延展性，安装时通过张紧构件将网体拉直固定在支撑立柱上，张紧后的网面平整紧绷，受外力冲击后可快速回弹复位，不会出现大面积凹陷变形。支撑立柱的连接位置可匹配常规的抱箍、挂钩连接件，建模时网体边缘的丝扣间距与常规连接件的安装尺寸适配，无需额外打孔即可完成固定，大幅降低现场安装的加工工作量。

　　不同于冲压成型的整板网，这款编织勾花网的单根丝材连续贯穿网面，整体受力均匀，局部受冲击时外力可通过互锁节点向周边网丝分散，不会出现局部破损后整个网面撕裂的情况，在边坡落石防护场景中，即使局部网丝被落石砸变形，周边的互锁结构依然可以维持网面的整体完整性，阻挡后续落石滑落。在球场围网场景中，网体的柔性特性可吸收球类的冲击动能，减少球类反弹的冲击力，同时不会像硬质网那样对碰撞的运动员造成硬性磕碰伤害。

　　建模过程中针对网丝的弯折应力集中位置做了曲率优化，避免弯折半径过小导致网丝冷作硬化后脆性提升，实际生产中该结构适配镀锌铁丝、包塑铁丝、不锈钢丝等多种材质，不同材质的丝材仅需调整弯折成型的进给参数即可，编织结构无需做改动，可快速适配不同防腐等级、不同强度需求的使用场景。网体的整体厚度与网丝直径直接相关，常规防护场景下选用的丝径可平衡网体重量与结构强度，安装时单人即可完成网体的拖拽与固定，无需大型吊装设备配合，适配山地、厂区等多种复杂施工场地的安装条件。

　　在养殖隔离场景中，该勾花网的菱形网孔无尖锐棱角，不会刮伤养殖动物的皮毛，同时网体的透空性可保证圈养区域的通风采光，避免密闭围挡导致的区域内闷热潮湿问题。在河道护坡场景中，网体可配合植生毯使用，网丝的互锁结构可固定植生毯与坡面土壤，雨水冲刷时网体可分散水流冲击力，减少坡面土壤流失，植物长出后根系可与网体缠绕结合，进一步提升坡面的结构稳定性。
