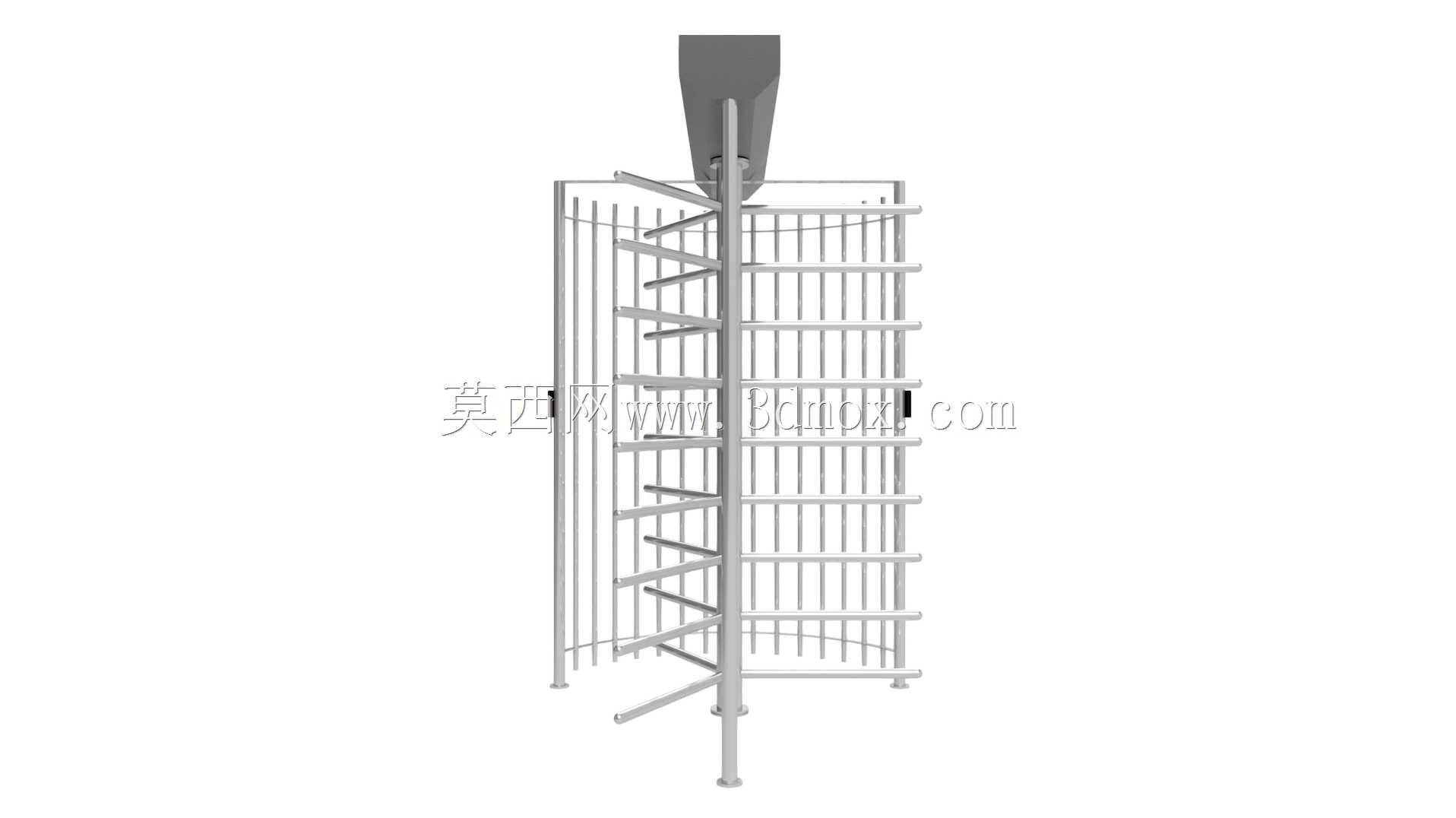

全高十字旋转闸机三维结构设计

　　本次呈现的全高十字旋转闸结构，核心应用场景集中在需要严格管控人员单向通行的封闭出入口，常见于车站出站口、厂区封闭管理通道、场馆单向检票口、监所管控区域这类需要杜绝尾随、反向闯入的场所，相比普通三辊闸、摆闸，全高结构的物理阻隔能力更强，能完全封堵人员钻爬、跨越的空隙，实现出入口的硬隔离管控。从实际使用逻辑来看，该设备的核心功能是通过单次90度旋转的机械限位，实现单人单次授权通行，未获得通行权限时，旋转栅架被锁止机构完全固定，无法被外力推动转动，有效避免无权限人员强行闯入；当授权信号触发后，锁止机构解锁，栅架可沿中心立柱单向转动，人员推动栅架转过90度后，锁止机构自动复位卡合，完成单次通行的闭环，

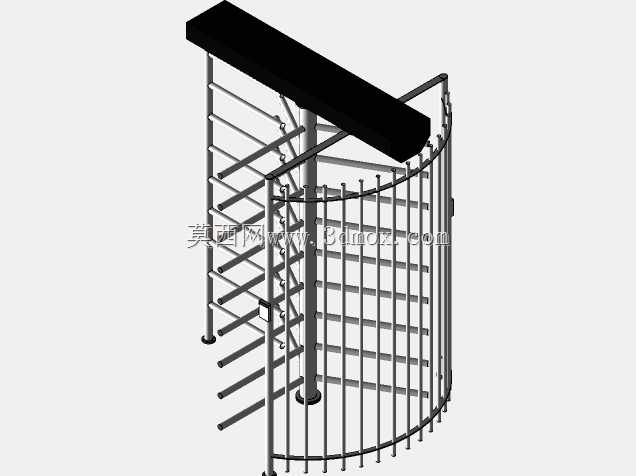

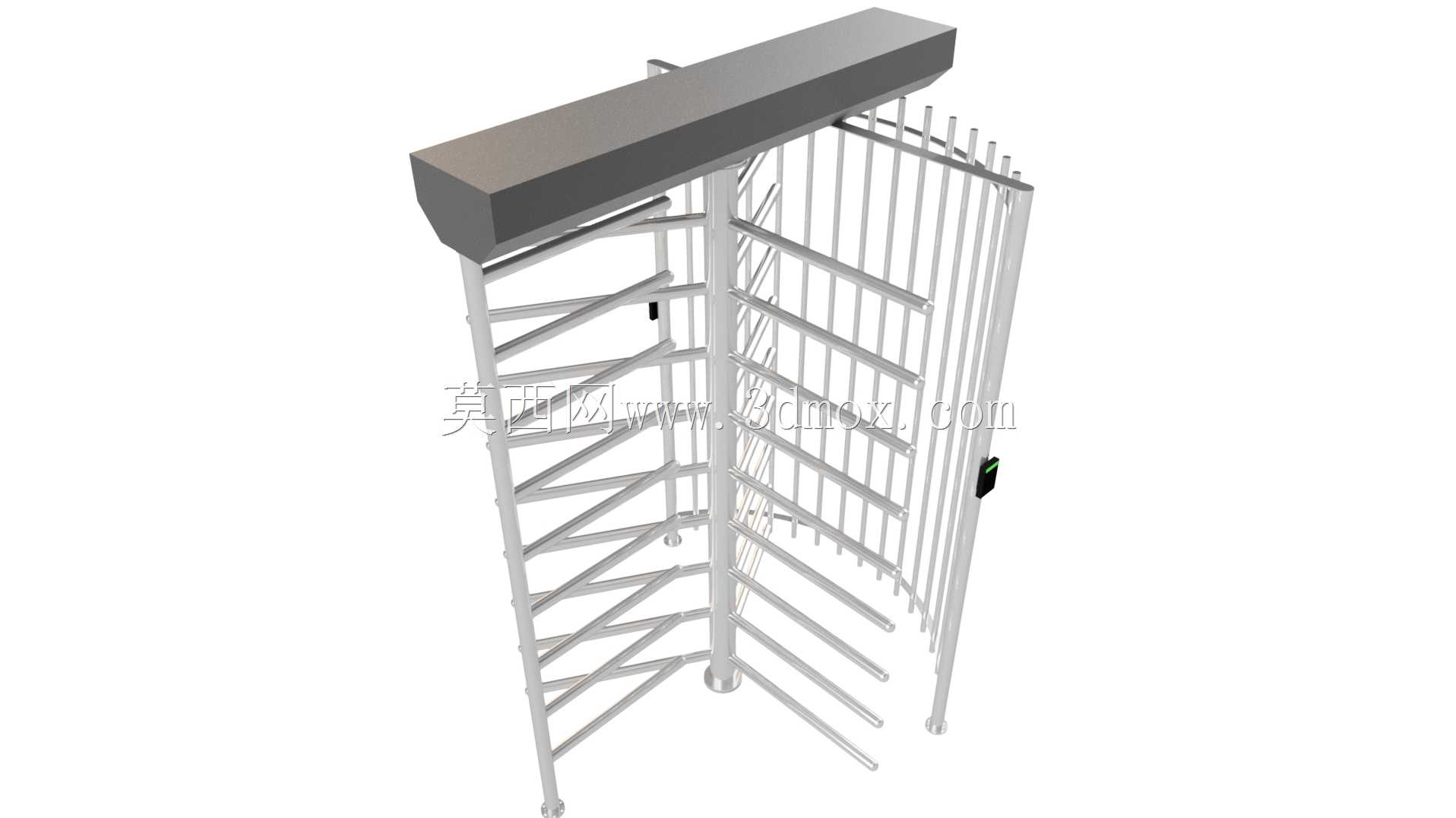

　　过程中栅架的多道横杆会形成连续的物理阻隔，全程不会出现可供两人同时通过的空隙，从机械结构层面杜绝尾随通行的可能。设计过程中首先要确定中心立柱的承载基准，中心立柱作为整个旋转栅架的受力核心，底部需要与预埋的安装底板做刚性连接，安装底板的尺寸要匹配现场混凝土地面的预埋深度，通常安装面需要高出地面完成面10-15mm，避免地面积水渗入底部轴承座；顶部的横梁箱体内部集成了锁止机构、转动轴承组以及电控模块，箱体采用折弯焊接的钣金结构，边角做圆弧过渡处理，既避免尖锐棱角磕碰通行人员，也能提升箱体的整体抗形变能力，横梁的悬挑长度需要匹配栅架的旋转半径，确保栅架转动过程中不会与箱体侧壁发生剐蹭。栅架部分采用多组放射状排布的金属圆杆作为阻隔构件，

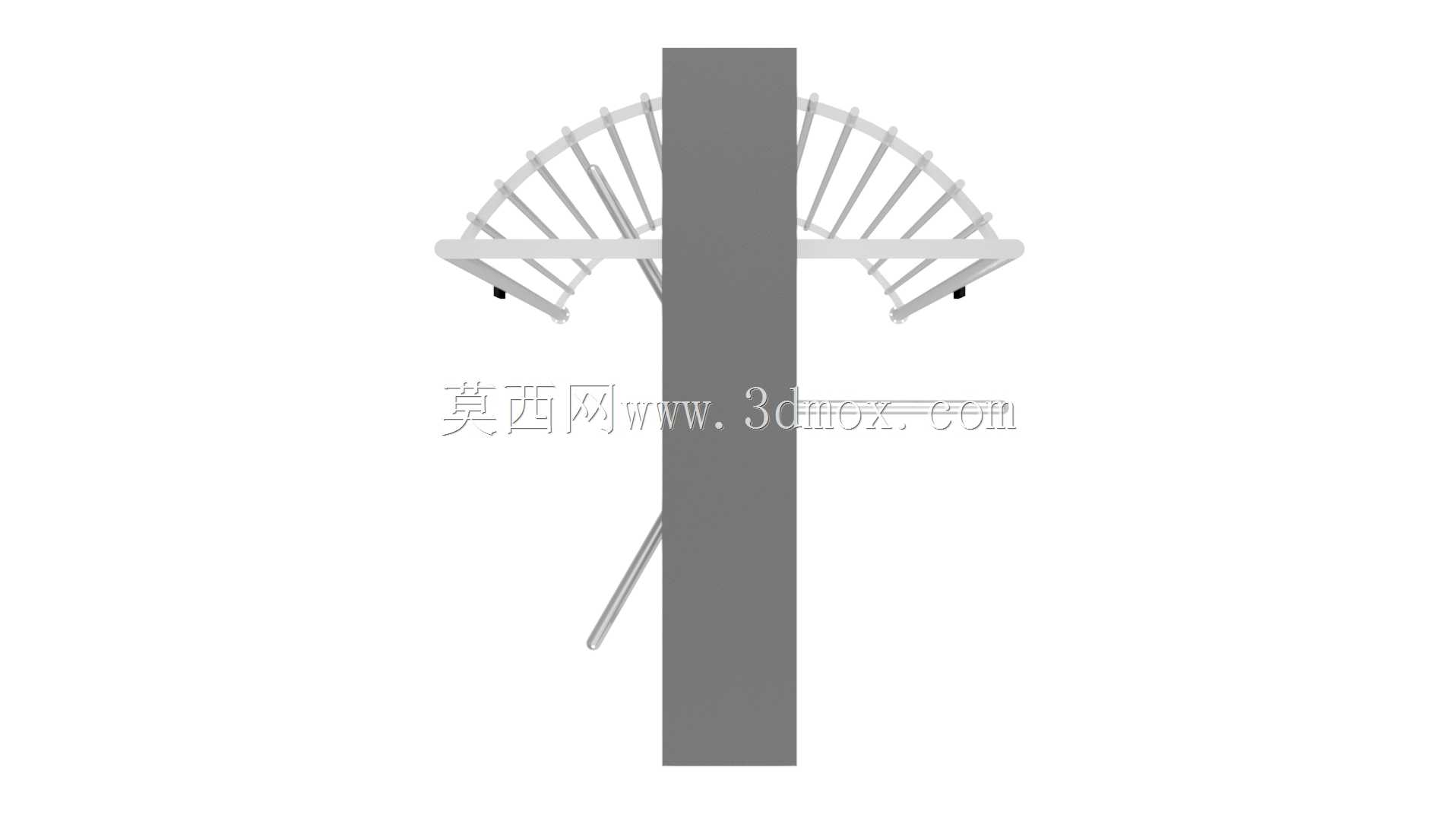

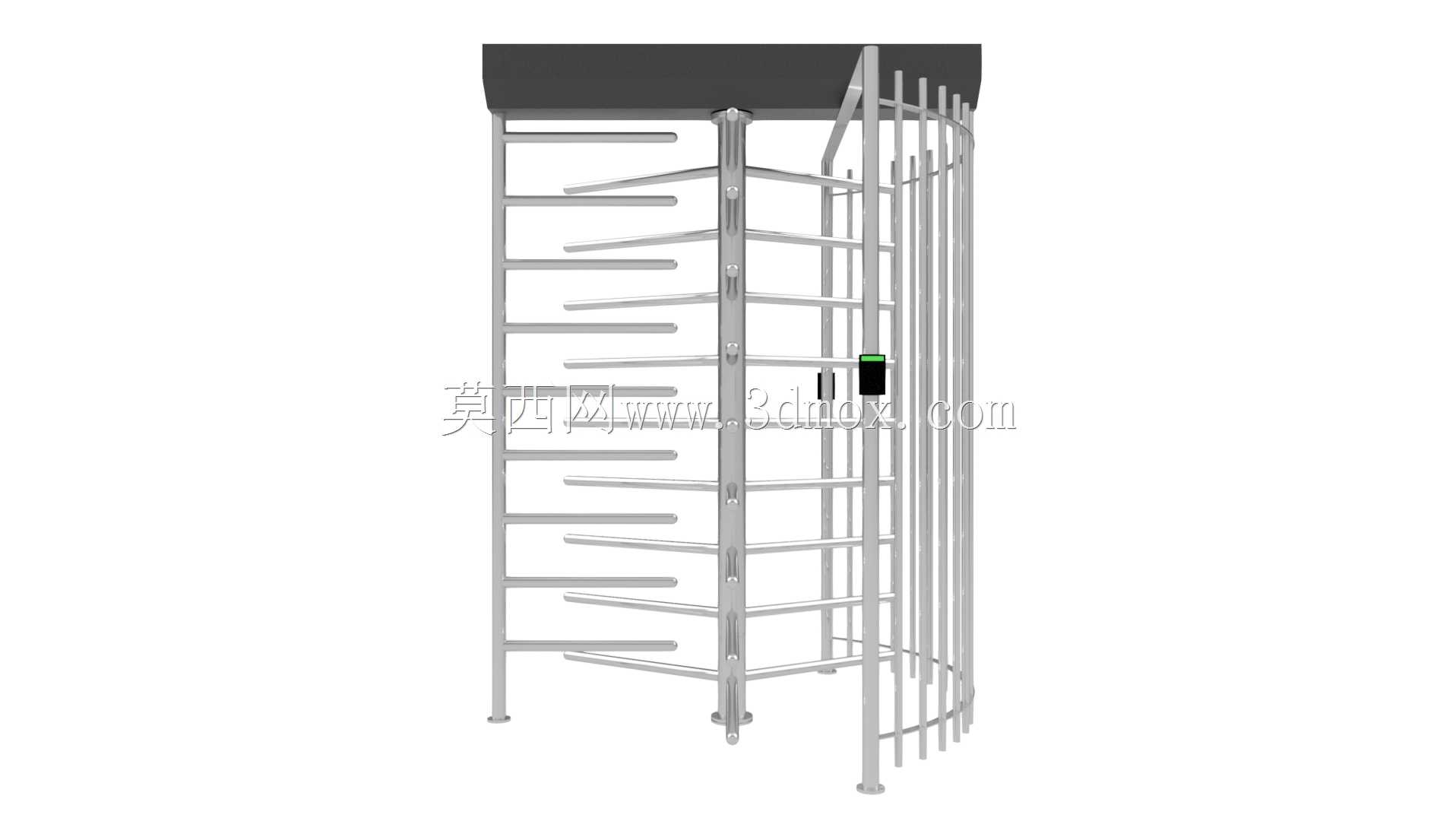

　　圆杆之间的垂直间距控制在180-200mm，既保证足够的结构强度，也避免间隙过大出现人员钻越的可能，每一组栅臂的角度严格按照90度均分，确保转动到每一个锁止位时，栅臂都能与侧边的固定立柱对齐，形成完整的封闭面；侧边的固定立柱上设置有缓冲阻尼件，当栅架转动到锁止位置时，阻尼件会吸收栅架的转动惯性，避免金属构件硬碰撞产生的噪音与结构形变，同时也能提升通行过程的顺畅度。安装边界方面，单台设备的占地宽度需要预留1400-1600mm的通道空间，旋转半径控制在650-700mm，确保单人通行时不会有局促感，同时设备两侧需要与现场墙体或者护栏做无缝衔接，衔接处的缝隙不能超过50mm，避免人员从侧边空隙绕过闸机；

　　底部的固定螺栓采用M16规格的膨胀螺栓，固定点数量不少于6个，确保设备在长期频繁转动的工况下不会出现松动偏移。结构设计上还考虑了应急状态下的解锁需求，锁止机构预留了机械解锁接口，在断电或者紧急疏散的情况下，管理人员可以通过专用钥匙手动解除锁止，让栅架可以双向自由转动，满足消防疏散的要求；转动部位的轴承采用密封型深沟球轴承，既可以承受径向与轴向的复合载荷，也能阻挡灰尘、雨水进入轴承内部，降低长期使用的维护频率，适配室外露天安装的使用场景。栅架的所有金属构件表面都做了防锈处理，焊接位置打磨平整后做喷塑覆盖，避免长期使用出现锈蚀掉漆的问题，同时圆杆的端部都做了圆滑收边处理，没有尖锐的毛刺，防止通行人员剐蹭受伤。从建模逻辑来看，整个结构采用自顶向下的设计思路，先确定中心旋转轴的基准位置，再依次排布栅臂、横杆、顶部箱体、侧边固定立柱的位置，所有转动配合的部位都预留了合理的装配间隙，避免加工误差导致装配时出现卡滞，同时各个构件的连接方式都做了模块化设计，后期维护时可以单独更换损坏的栅杆或者锁止组件，不需要整体拆解设备，降低运维的难度。
