康杜莱特流体检测传感元件三维结构

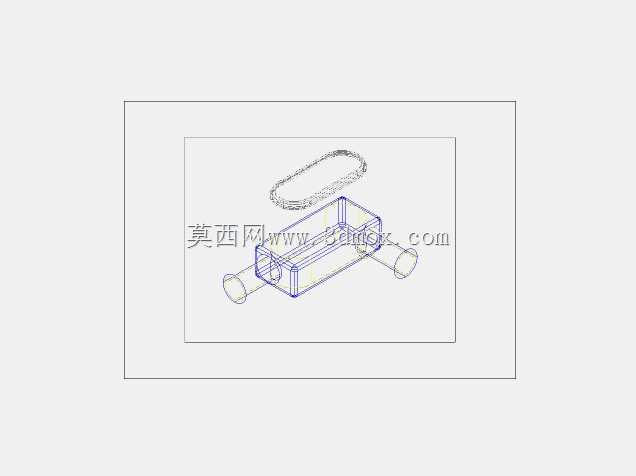

　　在工业流体管路的压力、流量参数监测场景中，这类传感元件常作为管路系统与检测变送模块的衔接载体，承担介质导流、传感探头安装定位的核心作用，区别于普通管接头的单一连通功能，其结构设计需要同时兼顾管路通径匹配、密封可靠性、探头安装位的同轴度要求，避免介质紊流对检测精度造成干扰。从结构形态来看，主体采用矩形腔体作为核心容腔，两侧延伸出同轴的圆柱管路接口，可直接对接同通径的工业金属管路或柔性耐压软管，腔体顶部设置椭圆形的密封端盖结构，用于内置传感检测芯体的安装与后期维护，端盖与腔体的配合面预留了密封槽位，可适配O型圈或平垫密封结构，满足不同压力等级管路的密封要求。设计阶段首先需要匹配目标管路的公称通径，

　　两侧接口的外径尺寸严格对应常用管路的连接公差，接口端面可根据使用场景选择外螺纹、快插或法兰连接形式，本次建模的结构采用光轴外圆基准，可根据实际安装需求二次加工连接结构，适配不同的现场安装条件。腔体内部的流道采用圆弧过渡设计，避免直角结构造成的介质滞留与压力损失，同时减少流体冲刷带来的结构磨损，延长元件在含杂质介质工况下的使用寿命。顶部的椭圆形端盖相比圆形端盖，在同等安装空间下可提供更大的芯体安装操作空间，端盖与腔体采用螺栓紧固连接，螺栓孔位沿端盖轮廓均匀分布，保证压紧力均匀作用在密封件上，避免局部密封失效导致的介质泄漏。在安装边界上，元件的整体高度需考虑管路铺设的垂直空间余量，两侧接口的同轴度公差控制在机械加工常用的IT7级范围内，

　　避免安装后出现管路别劲、密封面错位的问题，腔体底部可根据需求增设安装固定脚，通过螺栓将元件固定在设备支架或管廊架上，减少管路振动对传感检测精度的影响。实际应用中，这类元件多用于液压系统、水处理管路、化工介质输送管线的参数检测节点，相比一体式的传感变送器，这种分体式的基座结构可在不拆卸管路的情况下完成传感芯体的更换与校准，大幅降低现场维护的工作量与停机时间。建模过程中对腔体壁厚做了等强度设计，介质接触侧的壁厚根据公称压力等级计算取值，非承压的结构部位适当减薄以控制整体重量，同时避免应力集中的尖角结构，所有棱边都做了倒钝处理，既符合机械加工的工艺要求，也避免安装维护过程中划伤操作人员。流道与腔体的衔接处做了平滑过渡处理，

　　通过流体仿真验证可有效降低介质流经时的紊流噪声，同时减少压力波动对检测探头的冲击，提升检测数据的稳定性。两侧接口的长度设计充分考虑了管路连接的操作空间，预留了足够的管接头拧紧或卡箍安装的位置，不会出现安装工具无法操作的问题。顶部端盖的密封槽深度根据所选密封件的压缩比设计，保证密封件在额定压缩量下既可以实现可靠密封，又不会因为压缩量过大导致密封件过早老化失效。对于需要在腐蚀性介质工况下使用的场景，该结构的外形尺寸可直接适配防腐涂层的加工要求，所有表面都预留了均匀的涂层厚度余量，不会因为涂层加工导致配合尺寸超差。在设备选型阶段，结构工程师可直接调用该三维模型完成管路系统的装配干涉检查，验证安装空间是否满足要求，同时可根据实际工况调整接口尺寸、腔体壁厚等参数，快速生成适配不同场景的定制化结构，无需从零开始建模，大幅提升设计效率。
