瓜特康杜莱四通式传感连接基座结构

　　在工业流体参数监测的管路布设场景里，这类四通式环形连接基座是传感单元与工艺管路衔接的核心承载部件，常见于化工流体输送、实验室气路管控、小型液压试验台的测点布设环节，主要作用是为传感检测元件提供稳定的安装基准，同时实现多方向管路的汇流与分流，让介质能够顺畅流经检测区域，保证传感元件采集到的压力、流量或介质组分参数具备足够的准确性，避免因管路变径突兀、流道死角造成的参数偏差。从结构设计逻辑来看，整个部件采用中心环形腔体加四个径向延伸接口的布局，中心环形腔的内壁做了平滑过渡处理，没有突兀的直角台阶，目的是减少介质流经时的紊流产生，降低流阻对检测精度的干扰，四个径向接口沿环形腔体的周向呈90度均匀分布，能够适配四个不同方向的管路接入需求，

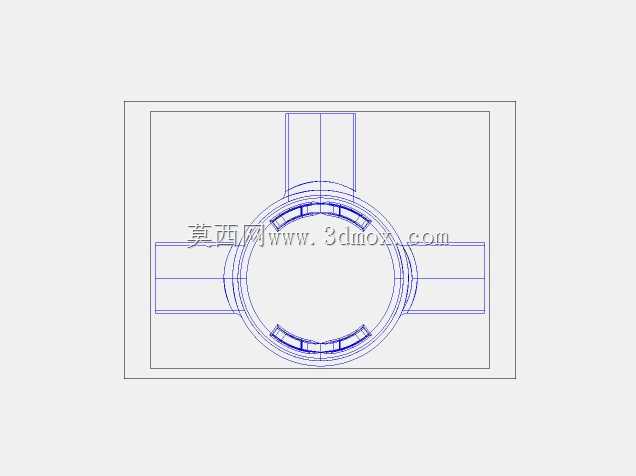

　　不管是水平方向的主管路贯通，还是垂直方向的旁通支路取源，都可以通过对应接口完成连接，不需要额外加装转接弯头，能有效缩减管路安装的空间占用。接口部分的设计充分考虑了安装密封的需求，每个接口的端部都预留了标准的密封面贴合区域，可适配平垫密封或者O型圈密封的安装形式，安装时只需要将对接管路的法兰或者快插接头与接口端面对齐，施加均匀的压紧力就能实现可靠密封，不会出现介质渗漏的问题。中心环形腔体的侧壁预留了传感元件的安装卡位，从线框结构能看到腔体内部有两处对称的限位凸台，这两处凸台的作用是对插入腔体内部的传感探头进行轴向定位，保证探头的检测端面刚好处于流道的中心区域，既不会因为探头伸入过长阻挡介质流通，

　　也不会因为探头伸入过短导致检测区域贴近管壁，采集到不具备代表性的边界流层参数。从安装边界的尺寸逻辑来看，四个径向接口的外端面到中心环形腔轴线的距离保持一致，安装时可以以中心腔体的轴线为定位基准，对接入的管路进行同轴度找正，避免因为接口错位造成的安装应力集中，长期使用下也不会因为管路应力拉扯导致基座变形或者密封失效。整个部件的壁厚设计遵循等强度原则，环形腔体的圆弧过渡区域壁厚略高于直段接口部分，能够承受管路内常规的工作压力，不会在压力波动时出现应力集中导致的开裂问题。在实际选型适配的时候，需要注意对接管路的通径要与基座接口的通径保持匹配，避免通径突变造成的流场紊乱，同时安装时要保证传感探头的插入深度与内部限位凸台的定位尺寸匹配，

　　不要强行顶推探头导致凸台变形，影响定位精度。这类结构的部件在安装完成后不需要额外的支撑固定，依靠四个方向连接的管路就能实现稳定的定位，适合在空间紧凑的设备内部测点位置使用，不需要预留额外的安装固定空间，能够有效提升管路系统的集成度。在三维建模过程中，这类结构需要重点关注环形腔体内壁的曲面顺滑度，以及径向接口与环形腔体衔接处的圆角过渡，避免出现建模时的尖角特征，否则实际加工过程中会出现应力集中点，同时也会造成流道内的介质滞留，对于洁净度要求较高的流体输送场景，滞留的介质会造成交叉污染，影响检测结果的准确性。另外四个接口的端面平面度也需要在建模时做公差约束，保证密封面的贴合精度，避免因为端面倾斜导致密封件压缩量不均匀，出现渗漏隐患。
