屏蔽型雷电空气终端接闪装置结构

　　在民用建筑、工业厂区、通信基站、易燃易爆仓储区域的直击雷防护系统中，雷电空气终端是接闪环节的核心执行部件，这款带屏蔽结构的雷电空气终端，针对传统接闪杆在复杂电磁环境下易引发二次感应雷害的痛点做了结构优化，适配对电磁兼容要求较高的安装场景，比如数据中心屋面、精密仪器厂房顶部、医疗建筑屋面等区域的直击雷防护。从结构设计逻辑来看，这款终端整体采用长杆同轴布局，最底端为圆形法兰安装基座，法兰盘上预留均匀分布的螺栓过孔，安装时可直接通过膨胀螺栓或焊接固定在屋面预埋的防雷支座上，法兰盘与杆身的衔接处做了圆弧过渡处理，避免应力集中，同时降低风阻带来的结构疲劳。杆身主体采用高强度不锈钢薄壁管材加工，兼顾抗风载强度与户外耐腐性能，

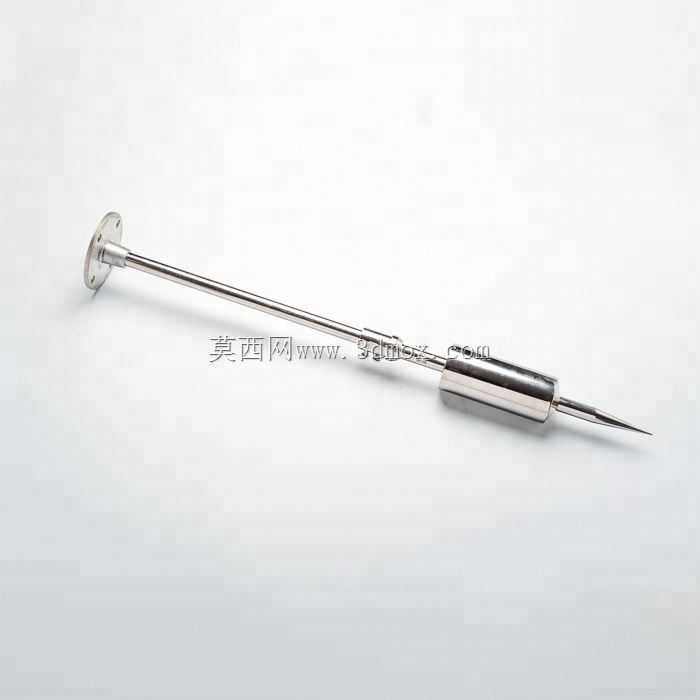

　　杆身中段设置的圆柱形屏蔽腔体是这款产品的核心设计点，腔体内部集成了阻抗匹配结构与屏蔽层，能够在接闪瞬间泄放雷电流的同时，屏蔽雷电流陡度产生的强交变电磁场，减少对周边3米范围内弱电线路、信号设备的电磁感应干扰，解决了普通接闪杆接闪时易引发周边电子设备误动作甚至击穿的问题。接闪端采用渐缩式尖锥结构，尖端做了钝化耐磨处理，既保证接闪时的尖端放电效应，能够优先引导雷电击中自身，避免保护范围内的建筑构件、设备遭受直击，同时避免长期户外使用下尖端锈蚀损耗，延长维护周期。从安装边界来看，这款终端的整体杆长适配常规屋面接闪器的安装高度要求，安装时需保证接闪尖端高出保护范围内最高物体至少30厘米，法兰基座的安装平面需保证水平度偏差不超过2度，

　　避免杆身倾斜后接闪保护范围出现偏移；屏蔽腔体的位置距离法兰基座的高度经过测算，能够避开屋面金属构件的电磁干扰区，同时保证杆身整体重心靠近安装基座，降低强风下的杆身晃动量。在实际工程选型中，这类带屏蔽功能的雷电空气终端，需要匹配对应规格的引下线，引下线与法兰基座的连接需采用双螺栓压接，保证接触电阻满足防雷规范要求，同时屏蔽腔体的接地端需单独与建筑的等电位联结端子可靠连接，才能充分发挥其电磁屏蔽的作用。不同于普通民用接闪杆，这款产品的杆身各段衔接处都采用了密封焊接工艺，户外使用时不会出现雨水渗入杆体内部导致的锈蚀、内部结构失效问题，尖锥接闪端与杆身的连接采用过盈配合加焊接的双重固定方式，能够承受沿海地区强台风、高盐雾环境下的长期使用，

　　不会出现接闪端脱落、杆身弯折的问题。在三维建模过程中，这款模型完整还原了法兰盘的螺栓孔位尺寸、屏蔽腔体的内外径参数、接闪尖端的锥度比例，结构工程师在做屋面防雷系统排布时，可以直接调用该模型进行碰撞检查，核对其与屋面通风设备、通信天线、装饰构件的安全距离，提前规避安装时出现的空间干涉问题，也可以基于该模型的安装基座尺寸，提前预制屋面防雷预埋支座，减少现场施工的调整工作量。从功能实现逻辑上，这款屏蔽型雷电空气终端并没有改变传统接闪杆的接闪原理，而是通过结构上的屏蔽设计，拓展了接闪装置的适用场景，让直击雷防护不再局限于简单的泄流，同时兼顾了周边弱电系统的电磁防护需求，在当下建筑智能化程度越来越高、精密电子设备部署越来越多的场景下，这类带屏蔽功能的接闪装置的应用占比正在逐步提升。建模时对杆身的壁厚、屏蔽腔体的内部结构都做了等比例还原，没有做简化处理，方便结构设计人员对其进行力学仿真校核，计算不同风速、不同覆冰厚度下的杆身应力、法兰基座的受力载荷，验证安装结构的可靠性，也可以基于该模型进行衍生设计，调整杆身长度、法兰盘尺寸来适配不同高度、不同安装基面的防护需求。
