西语雷电危险警示标识牌三维设计

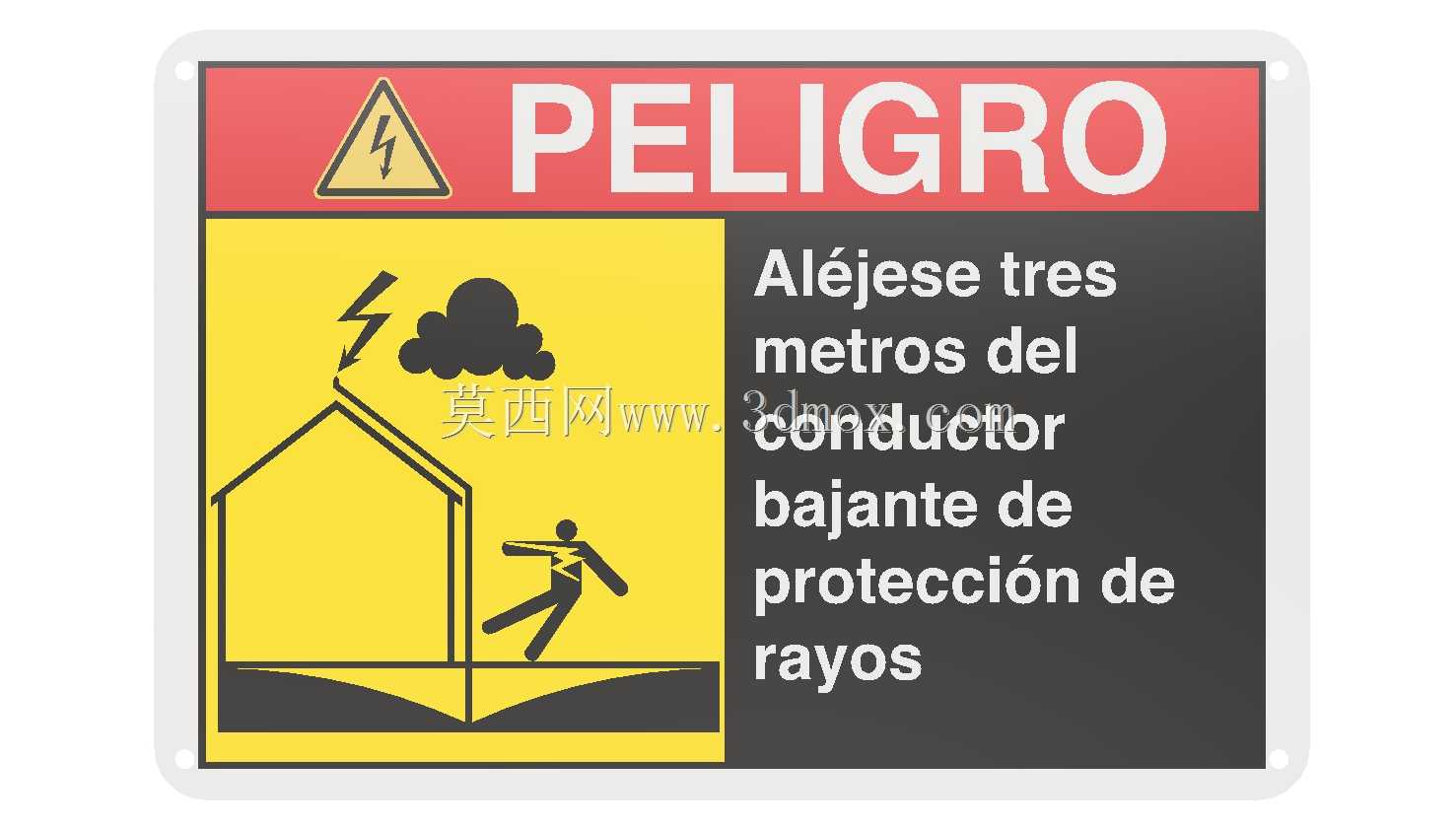

　　在户外输配电线路、变电站周边、高层建筑防雷引下线区域、露天电力设施作业现场，这类雷电危险警示标识是现场安全防护体系里必不可少的目视化部件，过往不少现场因为警示标识缺失或辨识度不足，导致无关人员误闯防雷接闪器引下线的安全距离范围，在雷暴天气下极易引发跨步电压、接触电压类的触电伤害事故，因此这类标识的设计落地，直接关系到现场作业人员与周边通行人员的人身安全。从实际使用场景出发，这类标识需要长期暴露在户外环境，要耐受强紫外线照射、暴雨冲刷、高低温交变、风沙磨损等复杂工况，所以在三维建模阶段，就需要提前考虑标识牌的安装结构、材质适配性与可视距离要求。首先说功能特性，这款标识采用西语PELIGRO作为核心危险提示头，

　　搭配国际通用的闪电警示三角符号，左侧图示清晰呈现雷电击中建筑引下线时，地面人员处于危险区域的受伤害场景，右侧文字明确提示需与防雷引下线保持三米以上的安全距离，不同文化程度、不同语言熟练度的人员都能通过图示快速识别风险，避免纯文字标识带来的理解障碍。设计思路上，建模时优先还原标识的分层结构：最上层是高耐候的工程塑料面板，表面做哑光防眩光处理，避免阳光直射时产生反光导致标识内容无法识别；红色危险头区采用高饱和度的耐候红油墨印刷，黄色警示区采用荧光黄基底，即使在阴雨天气、低光照环境下也能保持足够的可视距离；黑色图示与文字区域做了微凸的丝网印刷层，长期户外使用不会因为风沙磨损导致内容模糊。标识牌的背部设计有一体化的安装卡扣与螺栓固定孔位，

　　既可以通过抱箍固定在金属引下线杆体上，也可以通过膨胀螺栓固定在混凝土墙面、砖砌围挡上，安装孔位做了长圆孔设计，允许现场安装时有±15mm的位置调整量，降低现场安装的对位难度。外形尺寸方面，这款标识的整体外轮廓采用圆角矩形设计，避免尖锐边角在安装、维护过程中划伤作业人员，整体宽度控制在600mm，高度控制在450mm，厚度为2mm，这个尺寸是经过现场可视距离测算确定的：在距离标识15米的位置，正常视力的人员可以清晰识别顶部的危险符号，在距离8米的位置可以完整读取文字提示内容，完全覆盖户外电力设施周边的安全警示可视要求。安装边界上，建模时特意预留了标识牌与安装基面的10mm间隙，这个间隙一方面可以避免标识牌直接贴附在混凝土或金属表面，减少基面凝露、渗水对标识背部的腐蚀，另一方面可以让空气在标识背部流通，降低高温环境下标识面板的热变形量；标识牌的四个边角预留了防盗螺丝的安装位，避免户外公共区域的标识被无关人员随意拆卸、破坏。从结构细节来看，标识面板的边缘做了15度的折弯包边，既提升了面板整体的抗弯折强度，在大风工况下减少风阻带来的面板震颤，也能避免雨水顺着面板边缘流到安装固定件上，延长固定螺栓的锈蚀周期。在实际工程应用中，这类标识的安装位置有明确的要求：需要设置在防雷引下线距地面1.5m至1.8m的高度区间，也就是普通人站立时的视线平齐高度，同时在引下线周边的通道入口、围栏转角处也需要配套设置同类型标识，形成完整的警示覆盖。建模过程中，

　　我们还原了标识表面的印刷纹理、材质反光特性，甚至模拟了长期户外使用后的轻微老化质感，方便设计人员在做场站整体目视化方案时，直接将模型导入场景中做可视性校验，提前排查标识被绿植、其他设备遮挡的问题，避免现场安装后才发现可视距离不足的返工问题。不同于普通的室内安全标识，这类户外雷电警示标识的所有结构设计都围绕长期可靠性与易识别性展开，没有多余的装饰结构，每一处尺寸、每一个孔位的设计都对应现场实际的安装与使用需求，比如面板厚度选择2mm而非更薄的1.5mm，是因为在沿海强风区域，更薄的面板容易在长期风振下产生疲劳开裂，而2mm厚度的工程塑料面板可以抵御12级大风的正面冲击，同时不会因为过重增加安装杆体的负载。另外，标识上的图示比例经过反复调整，人物图标与闪电、建筑的比例完全符合人眼的视觉识别习惯，不会因为比例失调导致图示含义被误读，三米安全距离的提示文字字号比其他说明文字大两个字号，确保人员快速捕捉到核心的安全距离要求。
