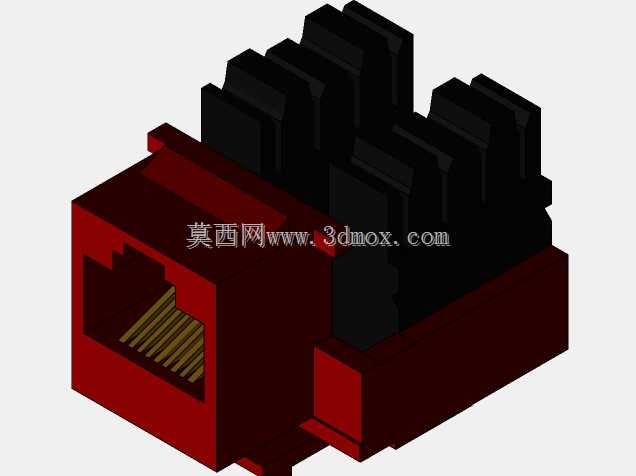

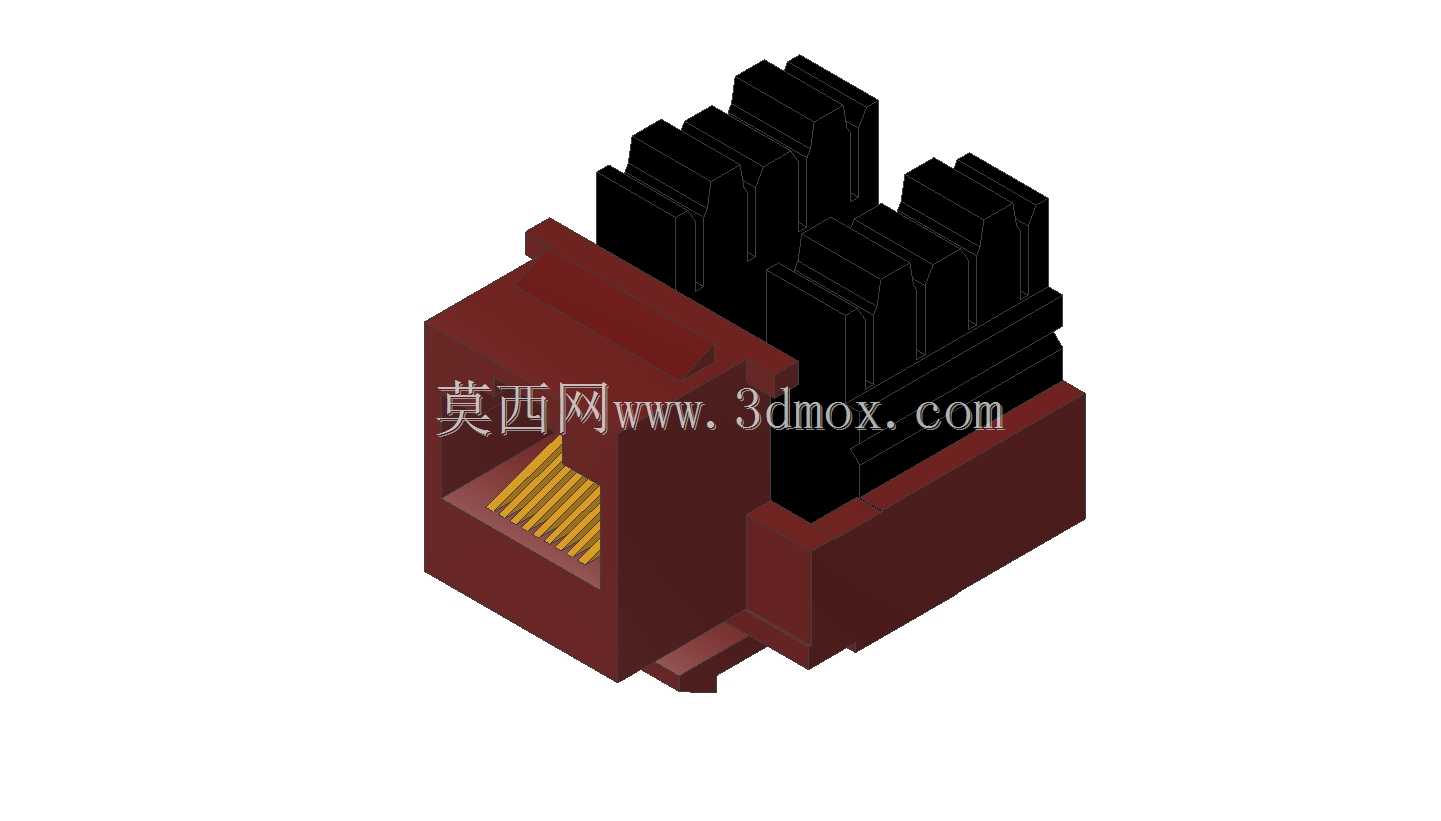

五类网络接线插座结构设计

　　在工业控制机柜布线、楼宇弱电井配线、办公网络点位布设这类场景里，五类线的端接部件是链路里最容易被忽略却直接影响导通稳定性的环节，本次呈现的这款接插部件，就是针对百兆网络链路端接需求设计的嵌入式插座结构。从实际使用场景出发，这类插座多数是嵌装在设备面板、墙面底盒或者配线架的预留安装位上，日常需要反复应对水晶头的插拔操作，同时还要兼顾布线时的线序固定、线缆抗拉扯需求，所以结构设计上没有做多余的装饰性造型，所有结构特征都围绕装配可靠性和接插稳定性展开。先看安装边界的设计，整个部件的基座采用了阶梯式的限位结构，嵌入安装位时，基座外侧的凸缘可以直接卡在面板开孔的边缘，不需要额外加装固定压片就能限制插入深度，基座侧面预留的微小卡扣凸点，

　　在推入安装位后会自动卡入面板的预留卡槽，避免日常插拔水晶头时整个插座被连带推出，安装位的适配尺寸是按照常规弱电面板的标准开孔做的匹配，不需要现场二次扩孔就能直接装配。内部的接触端区域做了分层的线序导向槽，布线时剥开的五类线线芯可以顺着导向槽直接卡入对应的接触端子位置，不需要施工人员反复核对线序位置，导向槽的深度刚好可以卡住线芯的绝缘层，就算布线时拉扯外部线缆，拉力也会被导向槽的侧壁承担，不会直接作用在接触端子上，避免长期使用后端子移位导致的接触不良。外部的插接口做了导向倒角，水晶头插入时不需要刻意对准位置，顺着倒角就能滑入接口内部，接口内部的限位弹片卡位尺寸做了公差优化，既不会因为间隙太大导致水晶头插合后松动晃荡，

　　也不会因为过盈量太大导致插拔阻力过大，日常维护时插拔水晶头的手感保持在适中的区间，不会出现拔插困难或者插合后轻易松脱的问题。基座部分采用了绝缘耐温的材质选型，相邻的接触端子之间都做了隔离筋，就算长期在机柜内部的高温环境下工作，也不会出现绝缘性能下降导致的线间串扰问题，端子区域的后部预留了线缆收纳的空腔，布线时多余的线芯余量可以盘在这个空腔里，不会因为线芯顶到基座底部导致装配时面板盖合不严。再看结构的细节处理，插座上部的端子压接区域做了多道平行的加强筋，因为压接线缆时需要用到打线工具施加垂直压力，加强筋可以提升这个区域的结构强度，避免打线时基座受力开裂，整个部件的外形没有尖锐的棱角，所有转角位置都做了小圆弧过渡，

　　装配时不会划伤施工人员的手部，也不会刮破线缆的绝缘外皮。在设备内部的布线场景里，这类插座往往需要和旁边的其他接插件并排安装，所以部件的整体宽度做了尺寸压缩，相邻插座并排安装时不会出现干涉，预留的操作间隙足够施工人员完成打线和插拔操作，就算是高密度配线的场景，也能在有限的面板空间里布置足够的网络点位。从长期使用的角度考虑，整个结构没有易损的活动部件，除了内部的金属接触端子外，其余结构都是一体化的基座设计，没有多余的拼接缝隙，日常环境里的灰尘、潮气不容易进入到接触端子区域，能降低长期使用后的接触氧化概率，适配百兆网络的传输需求，不管是工业现场的设备联网，还是办公区域的网络点位布设，都能满足稳定导通的使用要求。
