卡贾跨接式断路器接线盒结构设计

　　在低压配电回路的现场布线作业里，这类跨接式接线结构常出现在小型断路器的旁侧接线工位，用来承接多组导线的分线、跨接与防护需求，避免明敷导线直接裸露在柜体或墙面安装位，降低施工阶段导线绝缘层被金属棱边割破、后期运维阶段误碰带电端的风险。从实际使用场景来看，这类结构既可以适配民用建筑墙面暗装的配电点位，也能在工业现场的小型设备控制箱内作为分线转接载体，承接不同线径的控制回路与动力回路导线跨接，不需要额外在断路器本体上堆叠过多接线端子，减少端子排的占用空间，让柜内布线的走线弧度更规整，降低导线弯折应力集中导致的线芯断裂隐患。

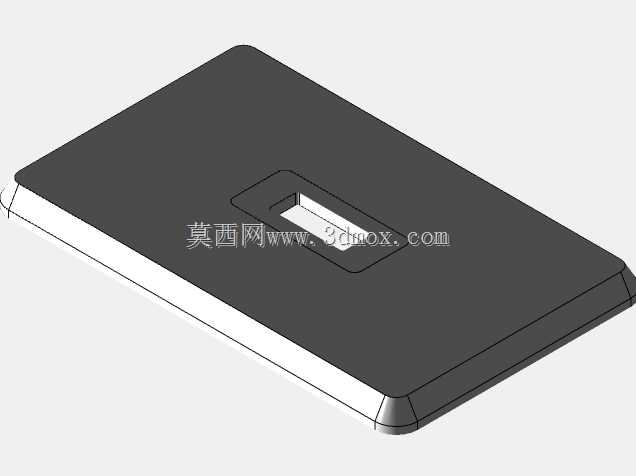

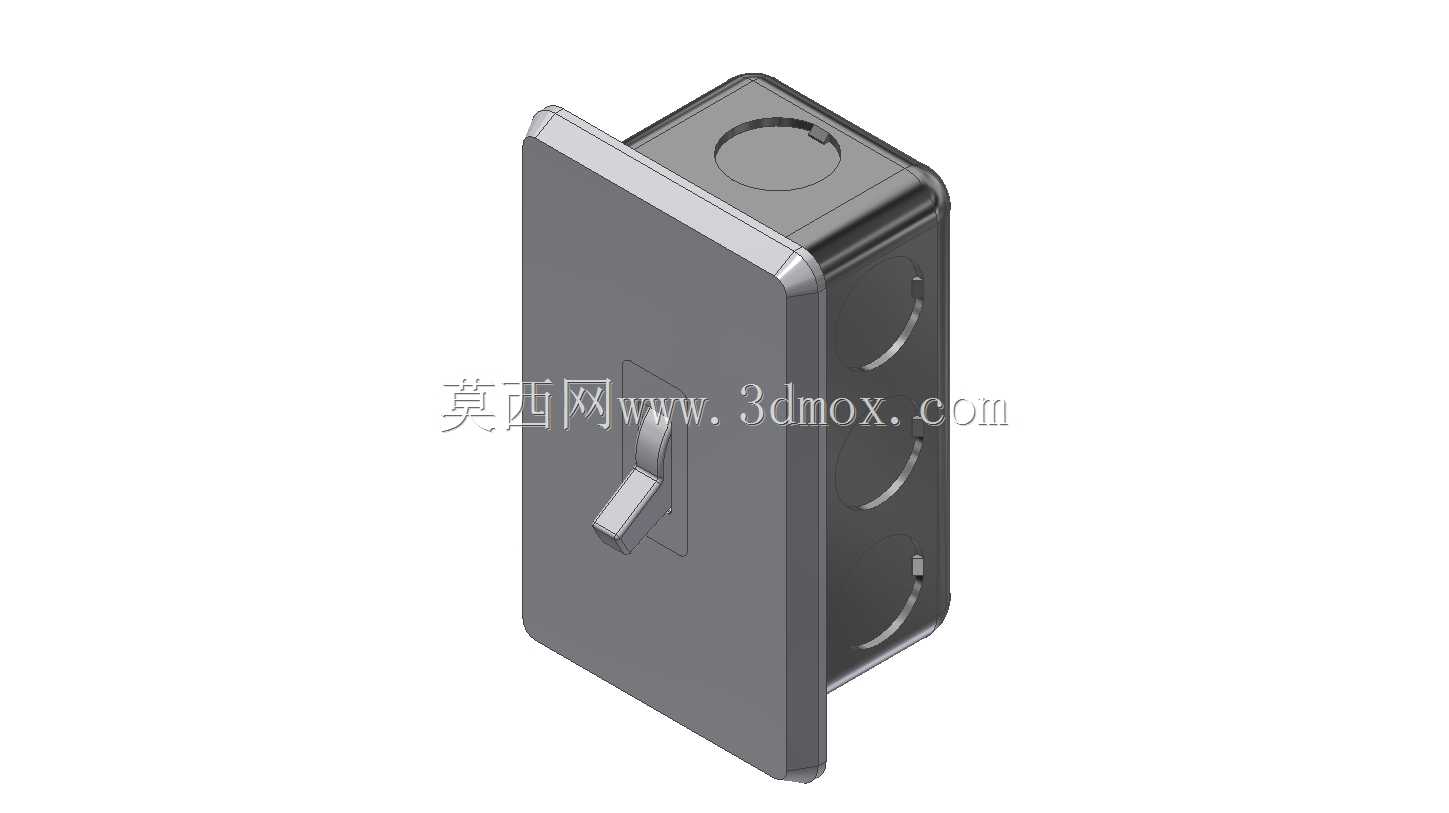

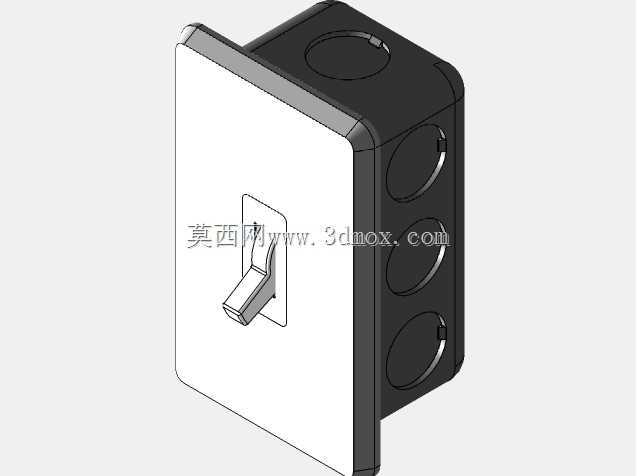

　　从功能特性上看，该结构采用盒体与盖板分体扣合的设计，盒体侧壁预留了多组圆形穿线孔位，不同方向的进线可以直接从对应孔位穿入盒内完成接线，不需要在现场额外对盒体进行开孔作业，孔位的边缘做了卷边钝化处理，穿线时不会刮伤导线的PVC绝缘层，即使是多股软线穿入，也不会出现线芯被孔边刮散的问题。盖板侧边做了斜切收边的倒角处理，和盒体扣合后没有突出的锐边，安装在墙面时不会出现磕碰划伤的问题，盖板上预留的拨杆让位槽刚好适配断路器操作手柄的活动行程，扣合盖板后不会影响断路器的正常分合闸操作，操作手柄的活动间隙控制在合理范围，不会出现盖板蹭到手柄导致分闸卡滞的情况。

　　设计阶段首先要考虑的是安装边界的适配性，盒体的整体厚度控制在常规86型暗装底盒的兼容尺寸范围内，不需要额外扩大墙面的预埋开孔尺寸，替换原有常规接线盒时可以直接适配已有的预埋点位，降低改造施工的工作量。盒体内部的容线空间经过核算，可以容纳3组4平方毫米的铜芯导线完成跨接接线，接线完成后导线的弯曲半径满足配电施工规范要求，不会因为盒内空间过于局促导致导线被过度挤压，造成绝缘层破损、接触电阻过大的问题。盒体的边角采用小圆角过渡，没有尖锐的直角结构，注塑成型时可以减少应力集中点，避免安装受力时出现边角开裂的问题，同时在运输和搬运过程中也不容易因为磕碰造成盒体缺损。

　　在安装适配性上，盒体背部预留了对应常规安装孔位的固定点，可以直接用自攻螺丝固定在暗装底盒的固定柱上，也可以通过膨胀螺丝直接固定在墙面明装点位，固定点的位置做了沉台设计，螺丝锁紧后螺丝头不会突出盒体内壁，不会刮蹭到盒内的导线绝缘层。盖板和盒体的扣合结构采用侧边嵌入式卡扣，不需要额外使用螺丝固定盖板，后期运维需要检查接线时，直接撬开盖板即可完成操作，不需要反复拆装螺丝，提升运维效率，卡扣的扣合量经过反复验证，正常扣合后不会因为日常的开关操作震动出现盖板脱落的问题，同时拆卸时不需要使用过大的力度，不会因为撬盖板导致盒体边缘破损。

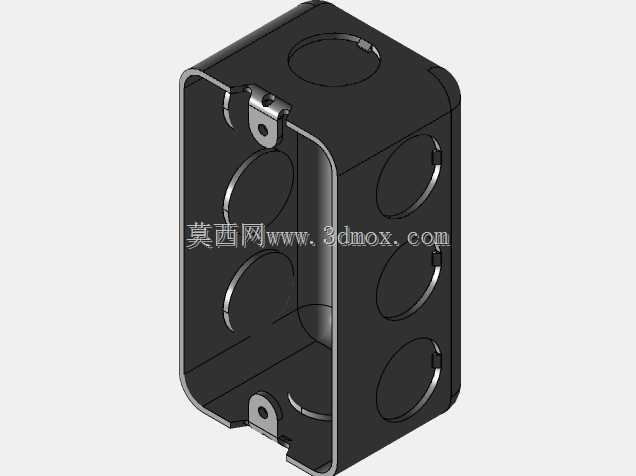

　　从结构细节来看，穿线孔位的位置分布兼顾了不同方向的进线需求，侧面的三个孔位分别对应水平方向、斜下方向的进线，顶部的孔位适配竖向走线上引的回路，施工时可以根据实际走线方向选择对应的孔位穿线，不需要对导线进行大角度的弯折，让柜内或墙面的走线更顺直。盒体内部没有多余的加强筋凸起占用容线空间，所有加强筋都布置在盒体的外壁边缘，既保证了盒体的整体结构强度，在受到侧面挤压时不会出现明显变形，又不会影响盒内的导线排布，接线时可以更灵活地调整导线的位置，保证接线端子处的导线连接牢固，没有多余的应力拉扯接线端。

　　这类结构在实际选型时，需要匹配对应断路器的安装尺寸，确保盖板的让位槽和操作手柄的位置完全对正，避免出现手柄活动受阻的问题，同时要根据接入的导线线径和数量确认盒体的容线空间是否满足需求，避免导线过多导致盒体扣合时挤压导线，留下安全隐患。建模阶段需要重点关注扣合位置的配合公差，卡扣的尺寸要兼顾扣合牢固度和拆卸便利性，穿线孔的直径要匹配常规的导线护线套尺寸，方便后期加装护线套进一步提升导线防护等级，盖板的斜切角度要和盒体边缘完全贴合，避免扣合后出现明显的缝隙，导致灰尘、水汽进入盒内影响接线可靠性。
