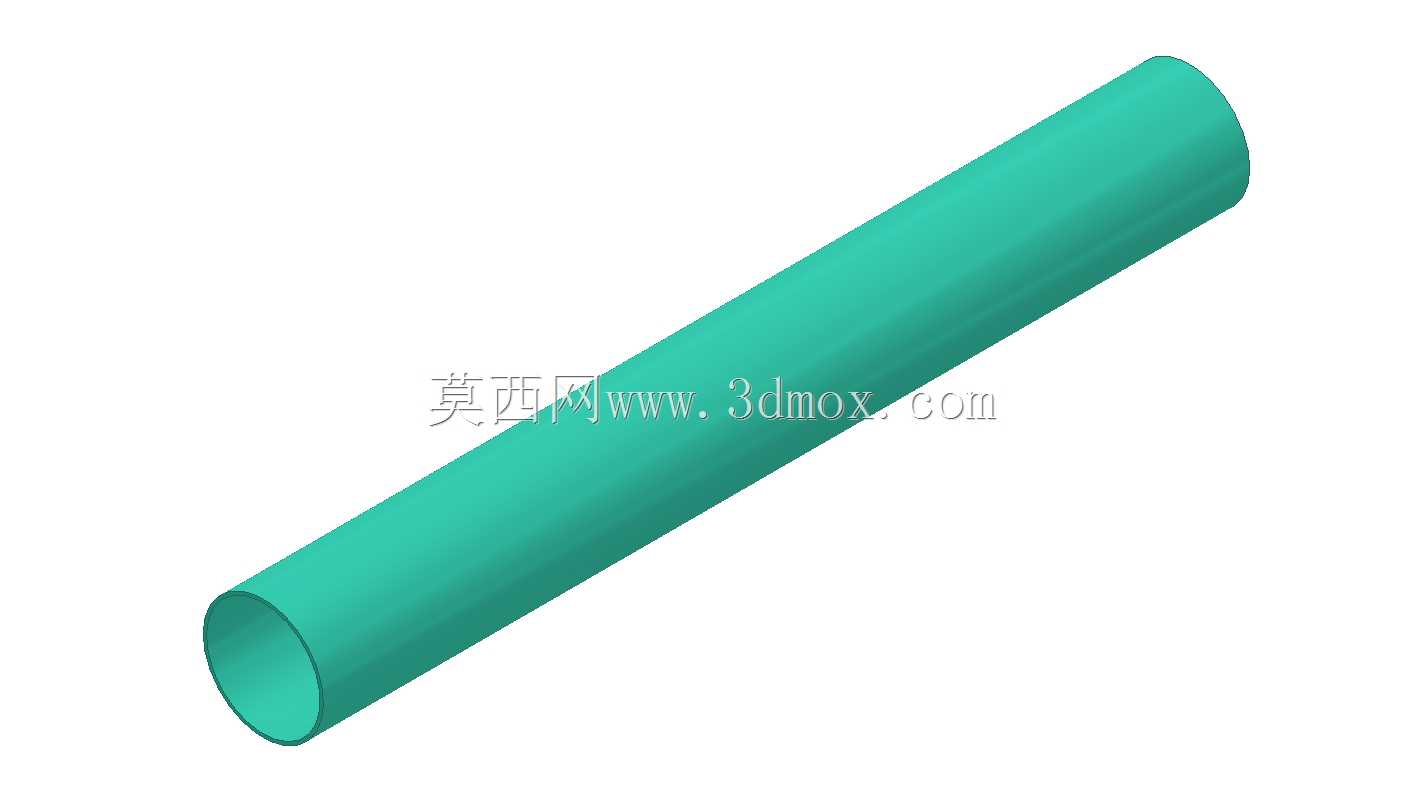

PVC材质直型流体输送导管结构

　　在民用给排水、低压流体输送、电气线路防护、小型化工介质输送等场景中，这类直型PVC导管是管路系统里最基础也最常用的基础构件，很多刚入行的结构设计人员容易忽略这类基础管件的建模细节，觉得就是简单的拉伸圆筒，但实际落地应用里，尺寸公差、壁厚均匀性、端面平整度这些细节，直接决定了现场安装的适配性和长期使用的可靠性。从实际使用场景来看，这类直导管主要承担直线段的介质导通作用，既可以作为给排水系统里的输水段，也能在电气布线场景里作为线缆的防护套管，还能在小型实验装置、传感设备的气路连接中作为低压气路的导通管路，不同应用场景下对壁厚、内径尺寸的要求差异较大，比如给排水场景需要承受一定的静水压力，壁厚会根据公称直径对应国标要求做加厚处理，

　　而电气防护场景只需要满足线缆穿设的空间需求，壁厚可以做的更薄以降低成本。做这类导管的三维建模时，首先要明确的是安装边界条件：导管的两端是直接和同规格的直接头、弯头、三通等管件做承插连接，所以外径尺寸必须严格匹配对应管件的承口内径公差，通常外径的公差要控制在正负0.2mm以内，否则现场安装时要么插不进承口，要么间隙过大导致粘接后出现渗漏问题。建模的核心思路是优先保证通径的一致性，内孔的圆柱度要控制在合理范围，不能出现拉伸过程中内孔偏心的问题，一旦壁厚不均，在承受内压或者外部冲击的时候，薄壁侧很容易出现开裂泄漏。外形上采用等径直圆筒结构，没有额外的凸起或者异形结构，一方面是为了降低挤出成型的生产难度，PVC管材大多采用连续挤出工艺生产，等径结构可以保证挤出过程中料流稳定，成型后的管材尺寸一致性好；另一方面直筒结构在现场排布时可以根据实际长度需求随意裁切，不需要考虑异形结构的避让问题，施工灵活性更高。从尺寸设计的细节来看，导管的端面需要做平直处理，不能有斜口或者毛边，否则承插时无法插到管件承口的定位台阶处，会导致连接长度不足，受压时容易脱开。很多新手建模时容易忽略端面的倒角细节，实际生产中，导管的端部通常会做一个小角度的外倒角，角度大概在15度到30度之间，倒角的作用一是在承插安装时可以起到导向作用，更容易插入管件承口，二是可以避免端部的锋利边缘刮伤安装人员，或者在穿线缆时刮破线缆的绝缘层。壁厚的选择要结合使用场景的压力等级来定，比如常压排水场景，

　　壁厚满足环刚度要求即可，不需要过厚；如果是有压输水场景，壁厚要根据公称压力计算，保证长期承受内压时不会出现蠕变开裂。另外，这类PVC导管的内壁要保证光滑，建模时不要在内壁添加多余的结构，光滑的内壁可以降低流体输送的阻力，减少介质残留，在作为线缆防护管时，也能减小穿线时的摩擦力，方便线缆穿设。在管路系统的排布设计中，这类直导管是组成管路走向的基础单元，设计时要提前计算好每一段的长度，结合弯头、三通等配件的安装尺寸，预留出承插连接的插入长度，避免出现长度不够或者过长需要裁切过多的问题。和金属导管相比，PVC材质的导管重量更轻，耐腐蚀性能更好，在输送弱酸碱介质或者在潮湿环境下使用时，不会像金属管那样容易生锈腐蚀，使用寿命更长，而且安装时不需要做焊接或者防锈处理，只需要用专用粘接剂就可以完成连接，施工效率更高。建模过程中还要注意材质的收缩率问题，PVC材料在挤出成型后会有一定的冷却收缩，所以建模时的尺寸要结合材料的收缩率做适当补偿，保证生产出来的成品尺寸在公差范围内。另外，虽然是简单的直筒结构，建模时也要做好参数化设计，把外径、内径、长度、倒角尺寸都设置成可调整的参数，这样在面对不同公称直径、不同长度需求的场景时，只需要修改参数就可以快速生成对应规格的模型，不需要重新绘制，能大幅提升设计效率。在实际的设备装配中，这类导管通常会配合管卡做固定，建模时也要考虑管卡的安装空间，导管的外壁要保证圆柱度，不能有局部凸起，否则管卡无法牢固抱紧导管，

　　长期使用会出现管路松动移位的问题。对于输送流体的场景，还要考虑管路的热胀冷缩量，PVC材料的线膨胀系数比金属大，所以在长距离排布时，要预留一定的伸缩余量，这部分虽然是安装时的考量，但在建模做管路装配模拟时，也要把伸缩间隙考虑进去，避免模拟时出现干涉问题。很多人觉得这类基础管件的建模没有技术含量，但实际上越是基础的通用配件，尺寸的标准化程度要求越高，因为这类配件的使用量极大，一旦尺寸出现偏差，会导致大批量的安装适配问题，造成的成本损失远大于复杂异形零件的尺寸偏差。所以在建模时，每一个尺寸都要对应相关的行业标准，不能随意设定，比如常用的PVC电工套管、给排水管都有对应的国家标准，外径、壁厚、公差都有明确的规定，建模时要严格遵循标准要求，保证模型可以直接对接生产和安装需求。
