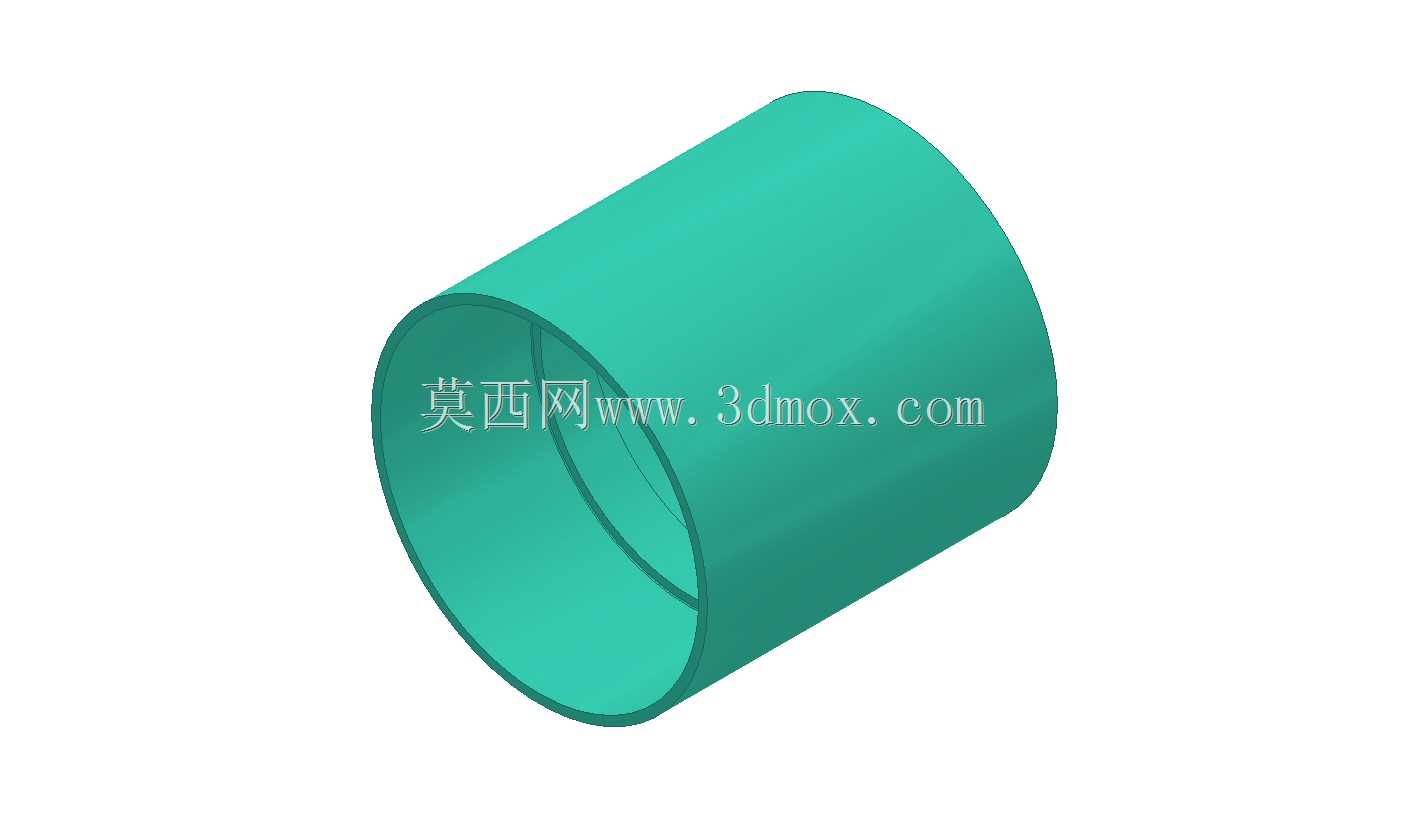

PVC管道直通连接接头结构设计

　　在民用给排水、化工流体输送、农田灌溉、实验室气路水路布设等场景中，PVC材质的管路连接部件是管路系统中用量极大的基础配件，这类直通式管接头主要用于同管径PVC管道的直线对接，无需改变管路走向，可快速实现两段管道的密封连通，是管路铺设中最基础的连接单元。从结构设计角度看，该接头采用等径直通的筒体结构，整体为空心圆柱形态，内壁加工有与对应规格PVC管外径匹配的承插深度，两端承口的内径公差严格控制在PVC管材的插接适配范围内，既保证管道插入后不会出现径向晃动，又不会因过盈量过大导致管材插接时出现开裂。设计时优先考虑了PVC材质的成型特性，筒体壁厚均匀，避免注塑成型时出现缩痕、应力集中等缺陷，接头两端的承口端部做了微小的倒角处理，

　　既方便现场施工时管道的快速插入对位，也能去除注塑飞边，避免安装时割伤施工人员或损坏配套的密封胶圈。这类直通接头在实际应用中，多数配套PVC粘接剂使用，承插面的粗糙度设计在合理区间，既保证粘接剂能够均匀附着在管壁与接头内壁之间，又不会因表面过于光滑导致粘接强度不足，部分承压要求较高的场景下，也可在承口处加装橡胶密封圈实现密封，此时接头内壁会预留密封圈的安装槽位，保证密封圈受压后均匀形变，实现无渗漏连接。从安装边界来看，该接头的外径尺寸略大于配套PVC管材的外径，安装时需要预留的操作空间仅需满足接头径向的安装余量即可，轴向安装长度为两倍承插深度加上筒体中间段的长度，在管路排布时，两段待连接管道的端部切口需要保证平整，垂直于管道轴线，

　　插入接头时需标记插入深度，避免管道插接过浅导致连接强度不足，或是插接过深顶到接头内部的限位台阶导致管路应力集中。在流体输送过程中，接头的内壁与管道内壁保持齐平，不会出现突兀的变径或者凸起，最大程度降低管路内部的流体阻力，避免介质在接头处形成涡流造成压降，也减少了介质中固体杂质在接头位置的沉积风险，针对不同的输送介质，PVC材质本身具备优异的耐酸碱腐蚀性能，可适配多数弱酸碱流体、生活用水、灌溉用水的输送需求，不会像金属接头那样长期使用后出现锈蚀、结垢等问题。设计过程中还需要考虑接头的承压能力，筒体壁厚的计算需要结合PVC材料的抗拉强度、管路的额定工作压力做强度校核，保证在额定压力下长期工作不会出现胀裂、蠕变变形等问题，

　　接头中间的筒体段没有多余的结构凸起，既方便生产时的脱模，也便于现场安装时的握持操作，部分大规格的该类接头还会在筒体外部增加加强筋结构，提升整体的抗外压能力，避免安装时外力挤压导致接头变形。在实际的管路改造、维修场景中，这类直通接头也可用于破损管道的快速修补，只需将破损段管道切除，使用两个该类接头搭配一段短管即可完成修复，无需更换整段管道，大幅降低维修成本与施工时间，针对不同的使用温度场景，PVC材质的配方也会做对应调整，保证在常规的-10℃到60℃的工作温度范围内，接头的物理性能保持稳定，不会出现低温脆裂或是高温软化的问题。建模过程中，需要严格控制承口的圆柱度公差，保证承口与管材的同轴度，避免安装后管道出现偏斜导致管路应力集中，接头两端的倒角角度通常取15度到30度之间，倒角深度控制在1到2毫米，既起到导向作用，也不会削弱承口端部的结构强度，内壁的限位台阶高度与管材壁厚保持一致，保证管道插入后内壁齐平，不会出现介质流动的台阶阻碍。
