六英寸PVC坎帕纳式管路连接接头结构

　　在民用给排水、化工介质输送、农田灌溉管网的布设作业中，管路接头是决定管线密封可靠性与安装效率的核心配件，这款六英寸规格的PVC材质坎帕纳式接头，主要用于同公称直径PVC管线的端部对接，适配低压流体输送场景下的快速装配需求。从实际工况适配来看，这类接头常应用在室外埋地给排水管线、室内排污支管、低压化工废液输送管路的接驳位置，相比传统胶粘直连的接头结构，坎帕纳式的扩口承插结构能预留一定的管路热胀冷缩位移量，避免温度变化导致的管材应力集中开裂问题，尤其适配昼夜温差较大的室外露天布设场景。

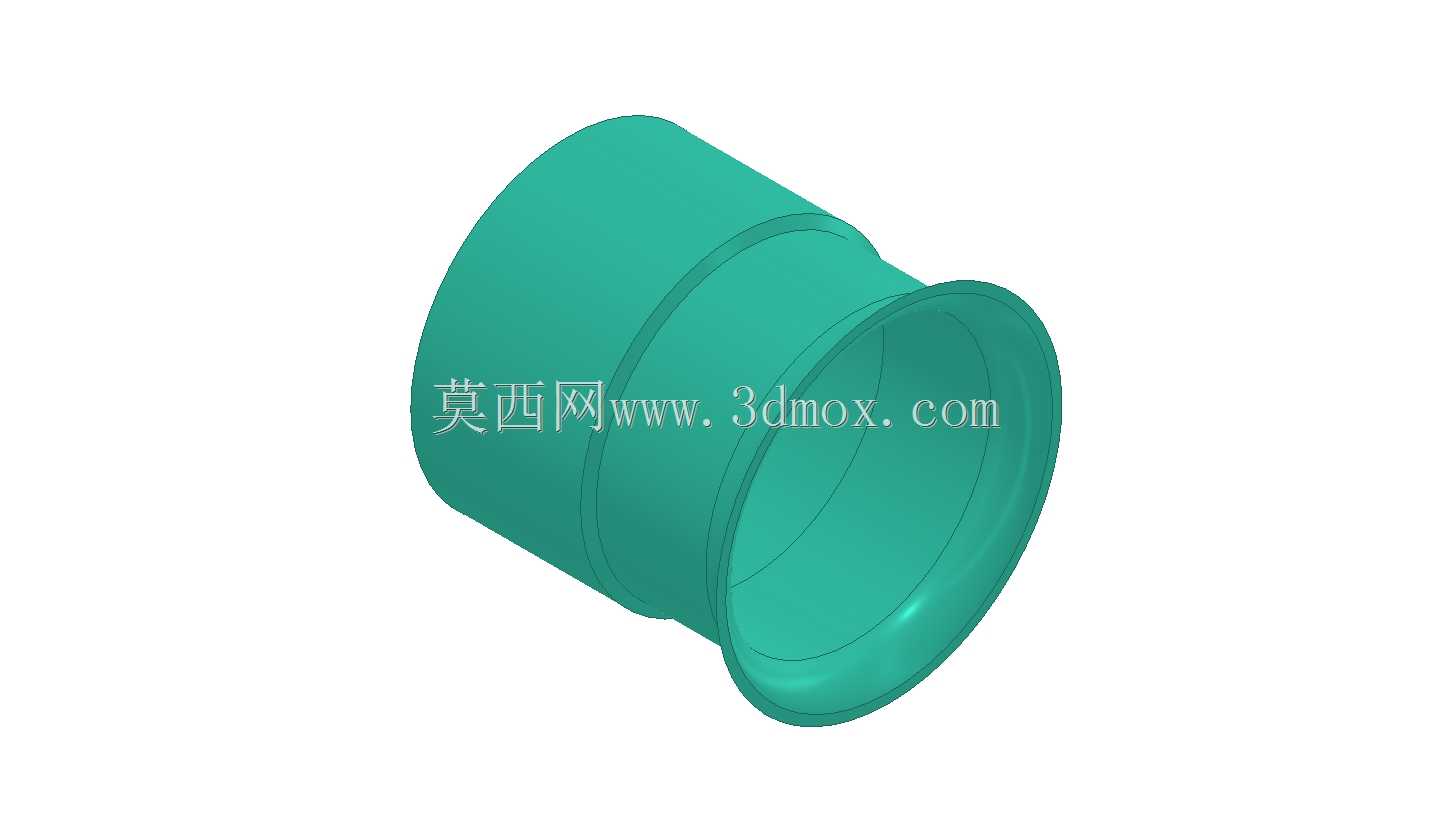

　　从结构设计逻辑来看，接头整体采用等径变阶的筒状结构，一端为带扩口承插槽的承接端，内槽尺寸与六英寸PVC管材的外径做公差匹配，承插深度按照管材公称直径的1.2倍设计，既保证粘接面的有效接触面积，又避免插入过深导致的管材端部顶死、应力集中问题；另一端为与管材外径一致的插接端，可直接插入同规格其他接头的承口内，实现管线的连续延伸。接头外壁设置有两道环形加强筋，位置分别对应承插槽的根部与中部，一方面提升承插部位的径向刚度，避免安装时敲击受力导致承口开裂，另一方面也能作为安装定位标识，施工时可通过加强筋位置判断管材插入深度是否达标，无需额外做标记线，提升现场装配效率。

　　材质选用硬质聚氯乙烯，也就是UPVC材质，本身具备良好的耐酸碱腐蚀性能，适配pH值在4-10之间的流体输送场景，材料本身的摩擦系数低，流体通过时的阻力损失比同规格金属接头低15%左右，同时材质重量仅为同规格铸铁接头的1/6，现场搬运、安装无需大型吊装设备，单人即可完成对位装配，大幅降低管网施工的人力成本。接头的内壁做了平滑过渡处理，承插槽与直筒段的衔接位置做了R3的圆角过渡，避免流体在变径位置形成涡流，减少管路输送过程中的压损，同时也能避免杂质在衔接位置沉积堵塞管路，尤其适配排污、废水输送这类含固体杂质的流体场景。

　　从安装边界尺寸来看，接头总长度为182mm，承口端最大外径为180mm，直筒段外径为160mm，对应六英寸PVC管材的标准外径尺寸，承插槽的内径公差控制在+0.2mm到+0.35mm之间，既保证管材能顺利插入，又能在涂覆PVC专用粘接剂后形成足够的密封挤压力，避免渗漏。安装时需注意，承插装配前要将管材端部做倒角处理，倒角角度为15度，避免插入时刮掉粘接剂形成密封间隙，同时要将粘接面的油污、水分擦拭干净，保证粘接强度。这类接头的工作压力上限为0.6MPa，完全满足民用给排水、低压灌溉、排污管路的压力需求，正常使用工况下的使用寿命可达50年以上，相比传统金属接头不存在锈蚀、结垢的问题，长期使用不会出现管路通径缩小、输送效率下降的问题。

　　在三维建模过程中，这类管件的建模重点在于承插槽的公差配合与加强筋的位置校准，建模时需先确定管材的标准外径尺寸，再反向推导承口的内径、深度参数，加强筋的凸起高度设置为5mm，宽度为8mm，既保证足够的加强效果，又不会因为筋位过高导致安装时与周边管线、固定管卡产生干涉。接头的端部做了1mm的圆角处理，避免安装、搬运过程中锐边划伤施工人员，同时也能减少应力集中，提升接头的抗冲击性能，在受到外部磕碰时不易出现崩裂问题。
