PVC外螺纹穿线盒接头结构设计

　　这类PVC外螺纹穿线盒接头，主要应用在建筑电气布线、工业低压配电线路敷设、户外弱电管线布设场景中，作为穿线盒与硬质PVC穿线管之间的过渡连接部件，解决穿线盒预留接口与线管外径不匹配、硬管直接对接密封不足的问题。在实际工程现场，这类接头往往要适配不同壁厚的PVC穿线管，同时要满足盒体接口处的线缆防护要求，避免线缆穿入盒体时被接口锐边割破绝缘层，还要兼顾一定的防尘、防溅能力，适配室内干燥环境与户外有少量淋水的布线场景。

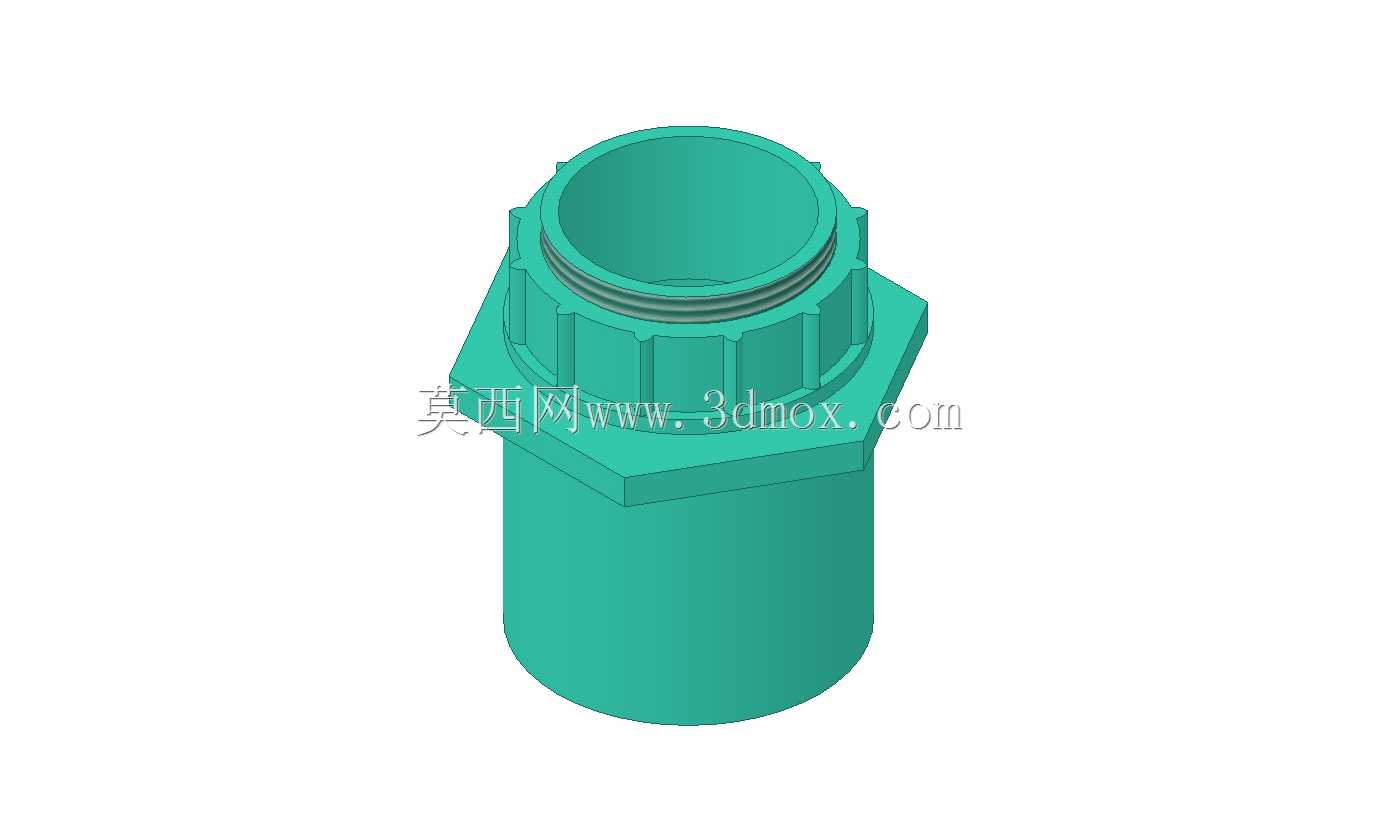

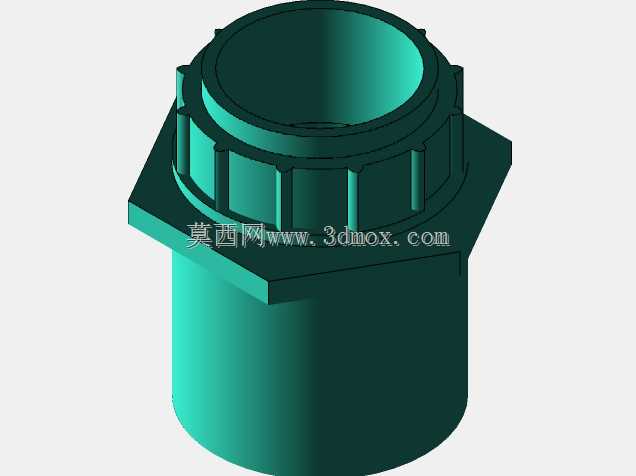

　　从结构设计逻辑来看，接头整体采用一体注塑成型的结构，没有额外拼接部件，避免了拼接缝隙带来的密封隐患。上端的外螺纹段是和穿线盒预留内螺纹接口配合的部位，螺纹牙型采用适配PVC材质的圆弧形牙型，而非金属接头常用的尖角三角牙，一方面是降低注塑成型时的脱模难度，减少螺纹处的应力集中，避免安装旋拧时螺纹崩裂；另一方面，PVC材质本身刚性低于金属，圆弧形牙型在旋合时能获得更大的接触面积，提升连接后的抗拔脱能力，不需要额外生料带辅助就能实现基础的密封效果。螺纹段下方设计了外六角的拧动受力位，这个六角结构的对边尺寸是按照常用电工安装扳手的尺寸匹配设计的，现场安装时不需要定制工具，用普通活动扳手或者呆扳手就能施加足够的拧紧力矩，同时六角结构的根部做了圆弧过渡，避免注塑时此处出现缩痕，也能降低安装拧动时的应力开裂风险。

　　六角结构下方是光滑的圆柱承插段，这个部位是用来插入PVC穿线管内部的，承插段的外径公差按照对应规格PVC穿线管的内径公差做了匹配设计，插入后能实现紧配合，配合PVC胶水粘接后，能保证线管与接头之间的连接强度，避免管线敷设完成后受外力拉扯出现脱节。承插段的端部做了15度的倒角引导，现场安装时不需要对线管端部做额外的扩口处理，就能顺利将线管套入承插段，降低现场施工的操作难度。接头的内部通孔做了全通径设计，内壁没有台阶、凸起等结构，穿线时线缆能顺利通过接头内部，不会出现卡线、刮破线缆绝缘皮的问题，通孔的边缘都做了R0.5以上的圆角处理，即使线缆在穿拉过程中与孔壁摩擦，也不会损伤线缆外层。

　　从安装边界尺寸来看，这类接头的外六角对边尺寸比上端螺纹的大径大4mm左右，既保证了拧动时的受力面积，又不会因为尺寸过大导致相邻盒体接口的接头出现安装干涉，适配市面上绝大多数标准尺寸的PVC穿线盒预留孔位。承插段的长度按照对应规格线管的最小插入深度要求设计，保证粘接后有足够的粘接面积，满足管线的抗拉力要求。接头整体的轴向总长度控制在合理范围，不会因为过长导致盒体内部预留的线缆空间被过多占用，也不会因为过短导致线管插入后粘接长度不足。在材质选择上，采用硬质UPVC材质，具备良好的绝缘性能与耐老化性能，在-15℃到60℃的环境温度范围内都能保持足够的结构强度，不会出现低温脆裂、高温软化的问题，同时材质本身具备良好的阻燃性能，符合电气布线的防火要求。

　　在实际建模过程中，这类零件的建模重点在于螺纹段的牙型参数匹配与六角部位的过渡处理，很多新手建模时容易直接套用金属螺纹的牙型参数，导致实际生产时螺纹处出现填充不足、脱模困难的问题，同时六角与圆柱段的过渡如果采用直角过渡，不仅注塑时容易产生应力集中，安装时拧动力矩稍大就会在过渡处出现开裂。另外承插段的外径公差需要严格匹配对应线管的内径，尺寸过大则现场安装时线管难以套入，尺寸过小则粘接后连接强度不足，容易出现渗漏或者脱节的问题。内部通孔的同轴度也是建模时需要注意的要点，要保证螺纹段、六角段、承插段的内孔保持同轴，避免穿线时出现卡滞。这类接头虽然是小尺寸的管路配件，但在整个电气布线系统中起到的作用十分关键，一旦接头出现开裂、脱节，会导致线缆失去防护，在潮湿环境下容易出现绝缘下降、短路等安全隐患，因此结构设计时每一处尺寸的设定都要结合现场安装的实际工况与材质的成型特性来确定，不能照搬金属接头的结构参数。
