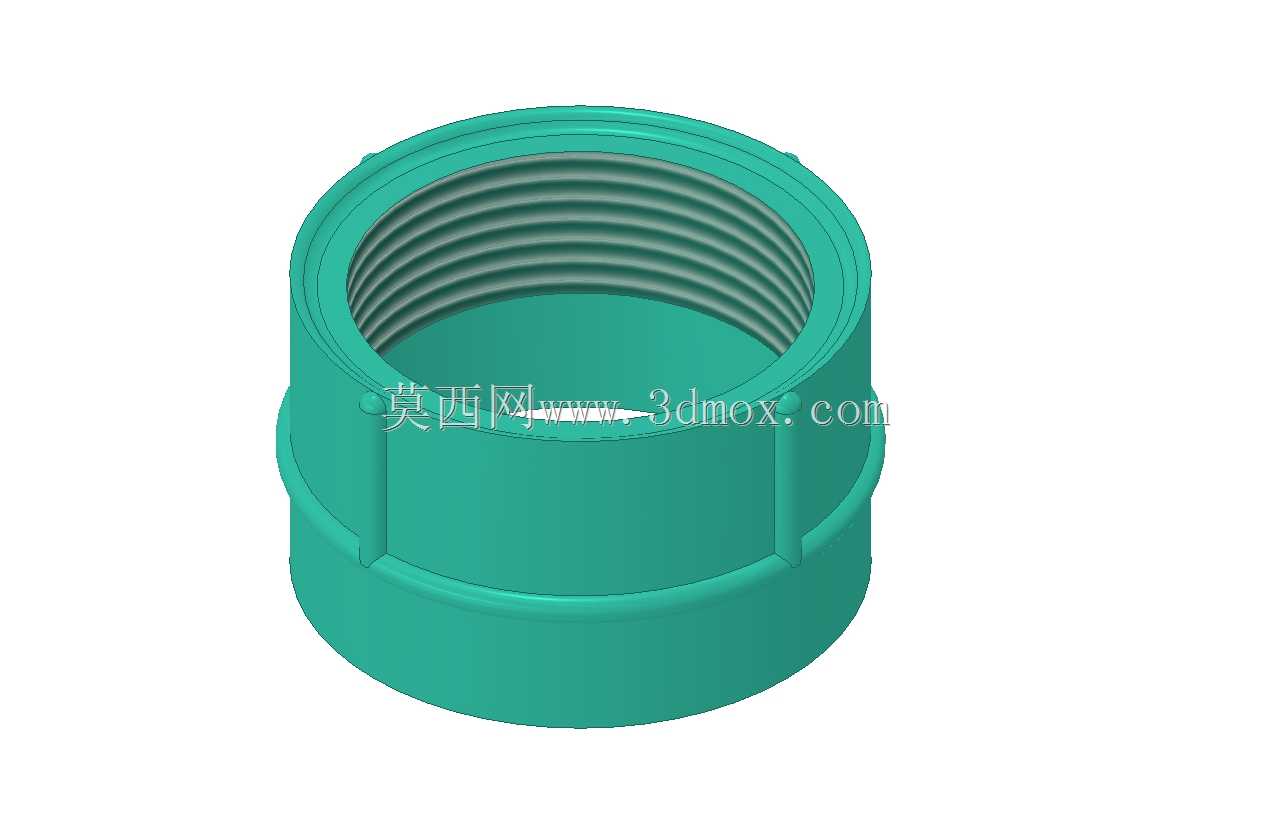

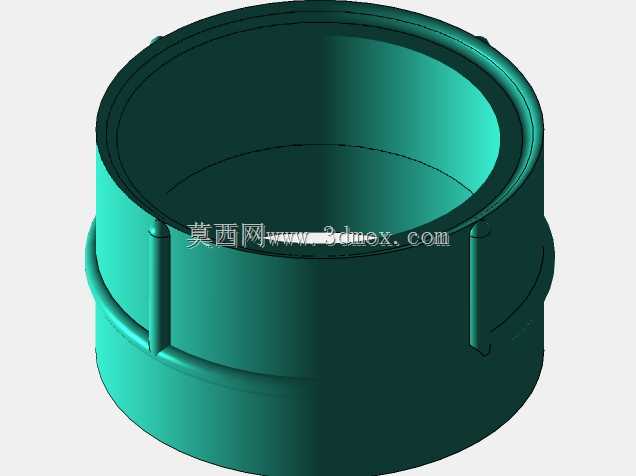

PVC内丝直接双内螺纹接头结构设计

　　在民用给排水、低压流体输送、家装水电改造、小型灌溉管路布设等场景中，塑料螺纹接头是管路对接转向、端口衔接的核心基础配件，本次建模的双内丝PVC接头，主要用于两端带外螺纹的PVC管路、塑料阀门、仪表接头的同径对接，无需额外粘接工序，通过螺纹旋合即可完成密封连接，大幅降低现场施工的操作门槛，也方便后期管路拆解维护。从实际工程使用反馈来看，这类双内丝接头常被用在户内给水支路末端与水龙头、角阀的衔接，或是户外灌溉系统中PVC主管与分支管路的螺纹对接段，部分低压气动回路、化工弱酸弱碱流体输送支路也会选用同结构的改性PVC接头，适配常温下无强腐蚀的流体输送需求。设计这款接头时，首先要匹配对应公称通径的PVC管螺纹标准，

　　内螺纹采用55度密封管螺纹的牙型设计，牙顶与牙底预留合理的配合间隙，既保证旋合时的顺畅度，也能在缠绕生料带后形成足够的密封比压，避免流体渗漏。接头主体采用等径圆筒结构，中段设置一圈凸起的加强筋环，这一结构并非装饰设计，而是考虑到PVC材料的刚性特性，当两端螺纹旋紧时，加强筋可以分散螺纹段传递的扭转载荷，避免筒壁因扭矩过大出现开裂变形，同时也能给管钳提供夹持受力面，施工时不会因为夹持力过大夹裂筒壁。接头两端的螺纹段长度做了差异化匹配，靠近端口处做了15度的导向倒角，方便外螺纹件快速对准旋入，倒角边缘做了R0.5的圆角处理，去除注塑成型后的飞边毛刺，避免安装时划伤施工人员，也防止生料带被锐边刮断影响密封效果。从安装边界来看，

　　接头的最大外径比同通径PVC管材外径大12mm左右，安装时需要预留足够的扳手操作空间，两端螺纹的有效旋合长度不小于8个螺距，保证连接后的抗拉拔能力满足1.0MPa工作压力下的使用要求。建模过程中，螺纹段采用螺旋扫描切除的方式生成真实牙型，而非贴图示意，方便后续做有限元受力分析时，准确模拟螺纹啮合处的应力分布，筒壁厚度根据公称压力等级做了匹配，常温下1.0MPa工作压力对应的筒壁厚度不小于3.2mm，加强筋处的壁厚比筒壁厚1.5mm，保证夹持和受扭时的结构强度。接头的内外表面均做了光滑过渡处理，没有明显的棱角与凹陷，一方面是适配注塑成型的脱模需求，减少注塑件的应力集中点，另一方面也能降低流体流经接头时的局部阻力，

　　减少管路系统的压力损失。在实际选型搭配时，这款接头可以直接匹配同规格的PVC外丝直接、外丝球阀、外丝水质传感器等配件，不需要额外的转换接头，在紧凑的管路布设空间中，相比粘接式接头，螺纹连接的方式可以灵活调整安装角度，不需要等待胶水固化，安装完成后即可进行试压测试，大幅提升施工效率。针对户外使用场景，建模时也考虑了材料的抗紫外线老化特性，结构上没有过薄的壁厚区域，避免长期日晒后出现材料脆化开裂的问题，螺纹段的牙型厚度做了加强处理，即使经过多次拆装，螺纹也不会出现滑牙失效的情况。
