带透明防护盖四孔接线导管盒结构

　　这款带侧向导管的四工位接线防护结构，常应用在户外工业传感回路、现场仪表分支接线、低压配电末端转接场景中，核心作用是为裸露的接线端子提供物理防护，同时通过侧出的导管接口规整走线路径，避免线缆受外力拉扯、粉尘侵入或是液体泼溅导致的接线松动、短路故障。从实际工程使用场景来看，这类结构多部署在车间设备旁的立柱、户外管廊支架、碳酸盐类工况的现场检测点位旁，因为这类场景往往存在少量腐蚀性飞沫、日常清洁冲水、线缆排布杂乱的问题，普通明装接线盒没有上掀式透明防护盖，日常巡检时无法直接观察内部端子接线状态，每次查线都要拆卸盒盖，不仅效率低，反复拆装还会导致盒盖密封胶条磨损，降低防护等级。设计这款结构时，首先考虑的是现场操作的便利性，

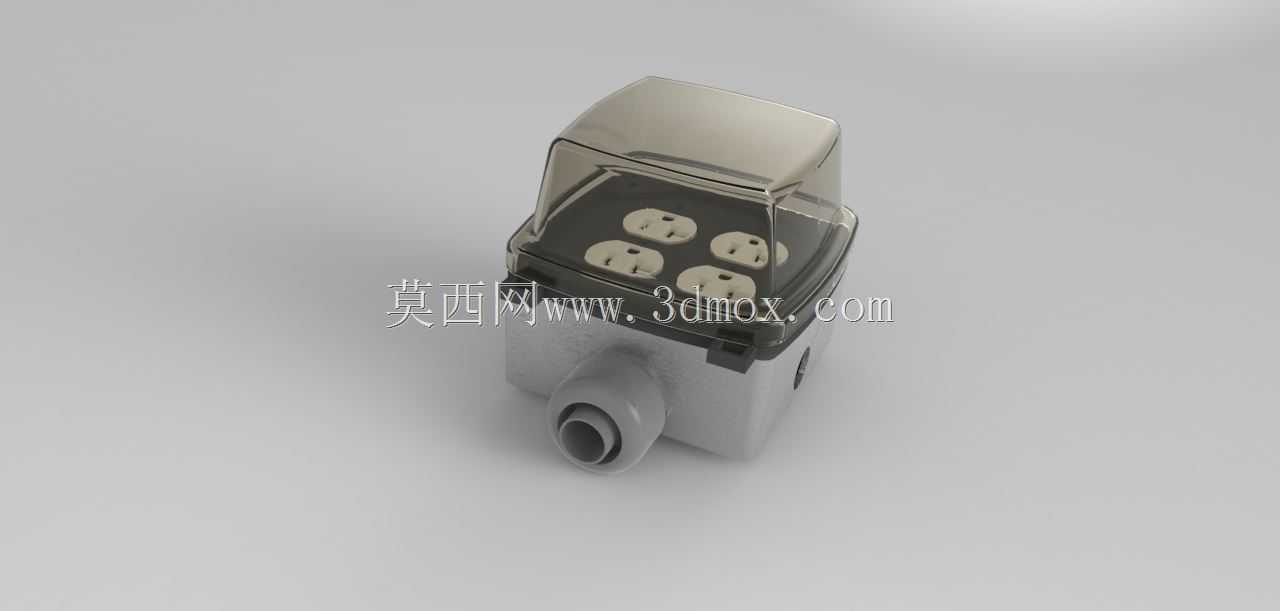

　　上半部分采用高透耐冲击的透明罩体，不需要拆卸部件就能直接观察内部四个插座式接线端子的插接状态、是否有积尘或是氧化变色的痕迹，透明罩和下方基座的连接采用侧边卡扣式结构，不需要额外工具就能掀开罩体进行接线操作，扣合后罩体边缘和基座的贴合面做了一圈限位凸台，能阻挡大部分飞溅的液体和粉尘进入内部。下方的基座采用方体结构，四个方向都预留了导管接口的安装位，出厂时默认开通单侧的导管接口，其余三个方位的接口是薄壁预留结构，现场施工时可以根据实际走线方向敲开对应位置的薄壁，安装适配规格的线缆导管，不需要额外开孔，大幅减少现场施工的工作量。基座内部的四个接线端子采用标准美规插座式结构，适配常规的多股软线或是单股硬线插接，端子之间做了隔离筋，

　　避免不同回路的线缆误碰导致短路，端子的固定座和基座一体成型，不需要额外螺丝固定，减少装配零件数量的同时，也避免长期使用后螺丝松动导致的端子移位。从安装边界来看，整体外形为4英寸见方的方体结构，安装孔位设置在基座内部的四个角，固定时需要先将基座通过螺丝固定在安装面，再完成接线后扣合透明罩，安装孔的间距适配常规的明装接线盒固定点位，不需要重新在墙面或是支架上打孔，能直接替换同规格的老旧接线盒。侧出的导管接口采用标准外螺纹结构，适配同规格的金属或是塑料柔性导管，导管和接口连接后可以通过锁母固定，线缆从导管内部穿入盒体接在端子上，整个走线路径完全封闭，能避免线缆被现场的尖锐部件割破绝缘层。在结构强度设计上，基座采用耐冲击的工程塑料材质，

　　能承受日常的轻微碰撞不会开裂，透明罩体采用添加了抗紫外线成分的透明材质，长期在户外光照环境下使用也不会出现发黄变脆的问题，保持良好的观察视野。实际选型使用时，需要注意安装面的平整度，如果安装面凹凸不平，固定基座时不要过度拧紧螺丝，避免基座受力变形导致透明罩扣合后出现缝隙，影响防护效果；如果是在腐蚀较强的场景使用，可以在透明罩和基座的贴合面额外加装一圈密封胶条，进一步提升防护等级。这类接线结构相比传统的金属接线盒，自重更轻，不会生锈，绝缘性能更好，不需要做接地处理，安装效率更高，同时透明观察窗的设计能大幅降低日常巡检的工作量，运维人员在巡检路线上就能直接观察接线状态，不需要逐个开盖检查，尤其适合点位分布较散的现场传感回路使用。在三维建模过程中，需要重点关注透明罩和基座的配合间隙，卡扣结构的变形量要控制在塑料材质的弹性形变范围内，保证扣合时顺畅，长期使用不会出现卡扣断裂的问题；导管接口的螺纹尺寸要符合通用标准，保证现场安装时能和常规导管配件适配；内部端子的隔离筋高度要足够，避免不同回路的线缆端头误触，同时要预留足够的接线空间，方便施工人员在盒内完成线缆的弯折和插接操作，不会因为空间过小导致线缆绝缘层被挤压破损。
