75度直型密封紧固连接件结构设计

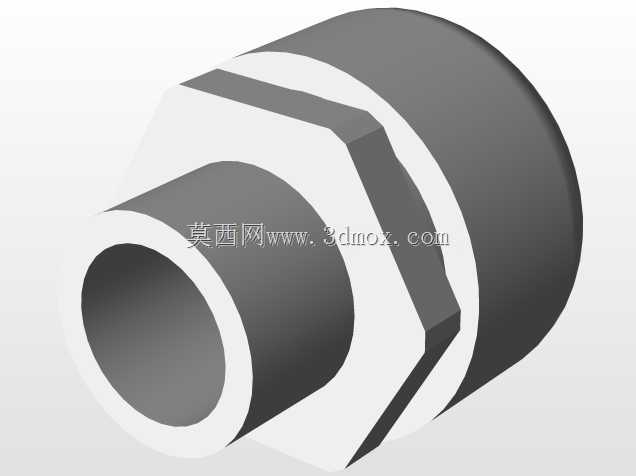

　　在流体输送管路、气动控制回路、小型液压支路的装配场景中，这类带六角夹持位的75度直型密封件是解决管路对接处介质渗漏问题的常用基础零件，日常设备运维、非标自动化气路搭建、小型液压试验台装配中都能见到它的应用。不同于常规平垫类密封件仅靠端面压合实现密封的结构，这款零件采用了一体式的结构设计，中部的六角结构完全适配标准开口扳手、活动扳手的夹持尺寸，安装时不需要额外搭配卡箍或者紧固件，直接通过扳手拧动即可完成装配，能有效减少装配环节的零件数量，降低现场装配的出错概率。从结构设计逻辑来看，这款密封件的75度直面密封角度是经过实际工况验证的取值，这个角度既可以保证装配时密封面与对接接头的锥面能够实现足够宽度的线性接触压合，

　　又不会因为角度过小导致装配时需要的拧紧力矩过大，造成对接接头的螺纹滑牙或者密封件本体被挤压开裂。零件的内孔为通径设计，内壁做了等径处理，不会在介质流通时产生额外的节流阻力，不管是压缩空气、低压液压油还是常温清水类介质，都可以顺畅通过，不会在密封件位置产生紊流或者压降。零件的外形尺寸边界控制得十分紧凑，六角对边尺寸与两端圆柱段的外径差控制在合理范围，在密集排布的阀岛安装位、多管路并排的设备走线槽区域，不会因为零件外形过大干涉相邻管路的装配，两端圆柱段的长度也做了适配性设计，插入对接接头的深度刚好满足密封压合的行程要求，不会出现插入过深顶到接头内部流道、或者插入过浅导致密封压合量不足的问题。在实际选型使用时，

　　需要注意对接接头的密封锥面角度要与该零件的75度密封面匹配，不能与60度或者90度锥面的接头混用，否则会出现密封面接触面积不足，承压后出现渗漏的问题。零件的密封面位置做了高精度的成型处理，表面没有合模线、凹坑或者毛刺，装配时不需要额外缠绕生料带或者涂抹密封胶，依靠金属面之间的压合形变即可实现密封，后期维护拆卸时也不会有密封胶残留清理的麻烦，适合需要频繁拆装检修的试验设备管路场景。从安装适配性来看，这款密封件可以适配公制细牙螺纹的常规管路接头，也可以搭配卡套式接头的前置密封位使用，在低压工况下（1.6MPa以内的气动回路、1MPa以内的液压回路）可以实现零渗漏的密封效果，不需要额外增加密封补偿结构。设计这类零件的三维模型时，

　　需要重点把控几个核心尺寸的公差：首先是75度密封面的角度公差，需要控制在正负0.5度以内，角度偏差过大会直接导致密封面接触不良；其次是六角夹持位的对边尺寸公差，要符合标准紧固件的公差要求，保证扳手可以顺畅夹持，不会出现打滑拧圆角的问题；最后是内孔与外圆柱面的同轴度，同轴度偏差过大会导致装配后密封面偏斜，局部压合量不足出现渗漏。在实际的设备装配场景中，这类密封件经常被用在传感器的引压管接口、小型电磁阀的进出气口、气动执行元件的管路对接位置，相比传统的橡胶密封圈，这种金属材质的密封件耐温范围更广，不会因为长期接触油类介质出现溶胀老化，也不会在低温环境下失去弹性导致密封失效，使用寿命是普通橡胶密封件的数倍，适合在工况相对稳定、不需要频繁更换密封件的工业设备中长期使用。
