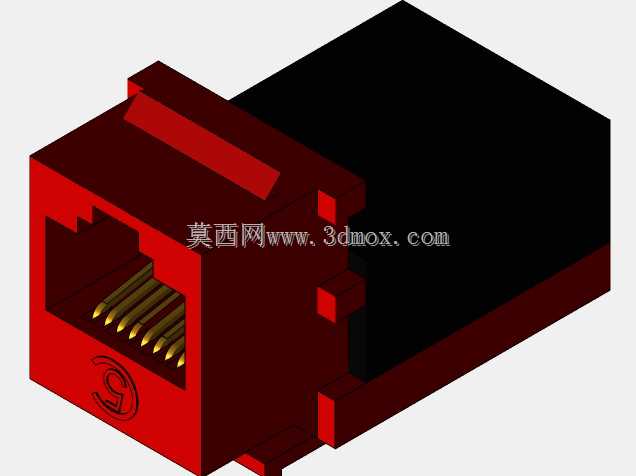

红色CAT5无工具IDC Keystone网络插孔结构

　　在综合布线、机柜配线架、桌面网络面板、工业控制通讯柜的布线场景中，这类无工具型CAT5等级Keystone插孔是非常常用的接插部件，日常做弱电施工、设备通讯端口扩展时，不需要额外准备打线刀这类专用压接工具，就能完成网线端接，大幅提升现场布线的作业效率，也降低了施工人员的工具携带负担。从结构设计来看，这款插孔采用红色阻燃工程塑料作为外壳主体，前端是标准RJ45插接口，内部集成8根平行排列的镀金接触插针，插针的排布角度、伸出长度完全遵循CAT5类链路的传输性能要求，保证水晶头插入后每根线芯的接触压力均匀，避免因接触不良导致的回波损耗、插入损耗超标，满足百兆以太网的稳定传输需求。外壳侧面设计了对称的弹性卡扣结构，

　　这是Keystone类模块的标准安装结构，卡扣的凸起高度、倒角尺寸完全匹配通用Keystone面板、配线架的安装开孔尺寸，安装时只需要将模块从面板正面推入开孔，卡扣就会自动卡入开孔边缘的限位槽，不需要额外螺丝固定，拆卸时只需要按压两侧卡扣就能将模块从面板中推出，后期维护更换非常方便。后端的IDC接线部分采用无工具压接结构，线序卡槽按照T568B、T568A两种通用线序做了清晰的色标标识，施工时只需要将剥好外皮的双绞线按照色标放入对应卡槽，合上后端的压接盖就能通过卡槽内部的刺破式刀片刺穿线芯绝缘层，完成电气连接，相比传统打线式模块，对施工人员的技能要求更低，也能避免打线力度不当导致的线芯断裂、接触不良问题。从安装边界尺寸来看，

　　这款模块的整体外形尺寸完全遵循标准Keystone模块的行业通用规范，前端接口的突出高度、模块主体的长宽尺寸都和市面上同规格Keystone面板、配线架的开孔完全兼容，不会出现安装后和周边模块干涉、面板盖无法闭合的问题；外壳上的加强筋结构分布在卡扣根部、接口边缘这些受力集中的位置，在多次插拔水晶头、反复拆装模块的过程中，不会出现外壳开裂、卡扣断裂的问题，能满足长期使用的结构强度要求。在实际选型应用中，这类红色的Keystone插孔常被用来标识特定的网络链路，比如工业控制网段、语音链路、备用链路，和常规蓝色、灰色的网络模块做视觉区分，方便后期运维时快速识别链路类型，避免误插误操作；外壳材料选用的是满足UL94-V0阻燃等级的工程塑料，

　　在机柜内部密闭、设备发热的环境下，也能满足消防安全要求，不会因为局部过热出现外壳变形、燃烧的风险。内部的接触插针采用镀金处理，镀层厚度满足行业标准要求，在长期使用过程中能抗氧化、防腐蚀，避免接触电阻升高导致的网络传输不稳定，即使在湿度较高的工业现场环境，也能保证长期可靠的电气连接。接线端的IDC刀片采用锡青铜材质，硬度和弹性经过匹配设计，压接时既能轻松刺穿线芯的PVC绝缘层，又能对线芯形成足够的握持力，避免网线受拉力时线芯从卡槽中脱出，保证链路连接的稳定性。整个模块的结构设计没有多余的零部件，装配工序简单，零部件的公差配合经过优化，批量生产时的装配效率高，也能有效控制生产成本，同时兼顾了使用性能和安装便利性，不管是商用办公布线、家庭网络面板安装，还是工业控制柜内部的通讯端口扩展，都能很好地适配使用需求。
