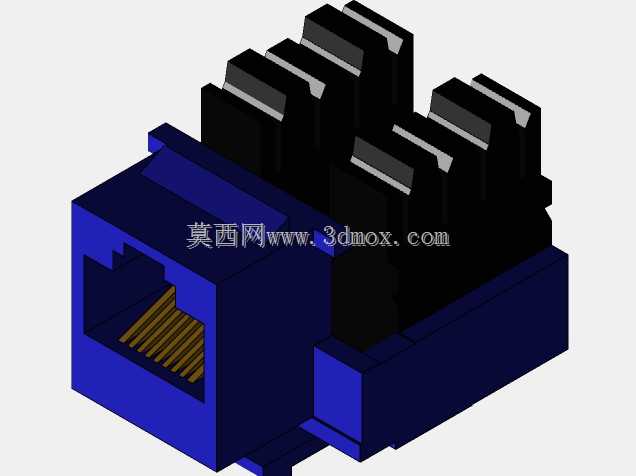

蓝色五类网络通讯接插连接座结构

　　在工业控制机柜布线、办公网络配线架、家用弱电箱集成以及嵌入式通讯设备的板端连接场景里，这类五类网络接插座是实现双绞线链路物理端接的核心基础部件，日常接触到的以太网有线连接，从交换机端口到终端设备的板载接口，很多场景都会用到同结构的接插元件。从实际使用的功能逻辑来看，这款接插座承担的是物理层的信号导通与链路固定作用，前端的RJ45标准开口完全匹配五类水晶头的插入尺寸，内部的镀金接触弹片按照线序排布，水晶头插入后弹片发生弹性形变，和水晶头的金片形成可靠的面接触，保证差分信号传输过程中的接触电阻稳定，避免因为接触不良导致的丢包、回波损耗超标等问题。从结构设计的思路上拆解，这款接插座采用分体式组合结构，

　　主体的蓝色绝缘基座采用阻燃工程塑料注塑成型，材料本身具备足够的介电强度，能够满足相邻触点之间的绝缘耐压要求，同时塑料基座的卡扣结构直接和后方的IDC卡接模块配合，不需要额外的紧固件就能完成整体装配，生产环节的组装效率很高。后方并排布置的多组卡接端子是用来端接五类双绞线的线芯，不需要专用打线工具就能把单股铜线压入卡接刀口，刀口会自动刺破线芯的绝缘层形成电气连接，现场布线的时候操作门槛很低，适合批量布线施工的场景。关于安装边界的尺寸控制，这款接插座的整体外形完全遵循标准Keystone接口的安装尺寸规范，基座的卡扣间距、突出面板的高度、后方的走线预留空间都和通用的配线架模块位、面板安装孔完全兼容，

　　不需要额外修改安装孔位就能直接替换同规格的其他模块。安装的时候只需要把基座对准安装位的卡扣槽推入，听到卡扣卡入的声响就完成了固定，后期维护更换的时候只需要按压卡扣就能把模块取出，不需要拆卸整个配线架或者面板。在结构细节的处理上，基座前端的导向斜面做了圆角过渡，水晶头插入的时候能够顺着斜面自动对准触点位置，避免硬插导致的弹片变形；内部的弹片根部做了加强筋结构，能够承受至少上千次的插拔循环而不发生塑性形变，保证长期使用的接触可靠性；基座底部的定位柱能够在PCB焊接安装的时候和板上的定位孔配合，过波峰焊的时候不会发生偏移，保证焊接引脚的位置精度。实际选型的时候需要注意，这类接插座的卡接端子适配的是单股实心铜线，

　　也就是常规五类网线的线芯规格，如果用多股软线压接的话，接触可靠性会下降，不适合长期固定的布线场景；另外蓝色的外壳配色是五类模块的通用识别色，现场布线的时候可以通过颜色快速区分链路等级，和六类、三类的模块做视觉区分，减少施工时候的错装概率。从三维建模的角度来看，这个模型完整还原了产品的所有装配细节，包括弹片的倾斜角度、卡接端子的刀口间隙、基座的卡扣形变位置，在做设备整机的布线干涉检查的时候，可以直接把这个模型调入装配体，模拟水晶头插入后的空间占用，避免设计的时候出现接口和周边结构件干涉，导致水晶头无法完全插入的问题；同时模型也还原了安装卡扣的具体尺寸，在设计面板或者配线架的安装孔的时候，可以直接参考模型的尺寸做孔位设计，不需要反复测量实物样品，能够缩短结构设计的周期。
