110mm规格管道间隔垫片结构设计

　　在民用给排水、市政管线布设、工业流体输送管路系统中，多根并行排布的110mm口径导管常因安装间距控制不当、长期运行受外力扰动出现管体位移、接口错位、管壁摩擦损耗等问题，这类间隔垫片正是为解决并行管路排布的间距管控、支撑定位需求开发的结构件。从实际工程应用场景来看，这类垫片多用于同层多管并行的管廊支架安装、建筑同层排水管路布设、工业设备旁侧并行管线固定工位，替代传统的现场切割塑料垫块、手工绑扎定位的粗放施工方式，能保证每根110mm导管的安装间距统一，避免管体之间直接接触产生的摩擦异响，同时也能给管路热胀冷缩预留合理的形变间隙，减少接口处的应力集中。从产品功能特性来看，该垫片采用一体式框架结构，整体为对称式排布设计，

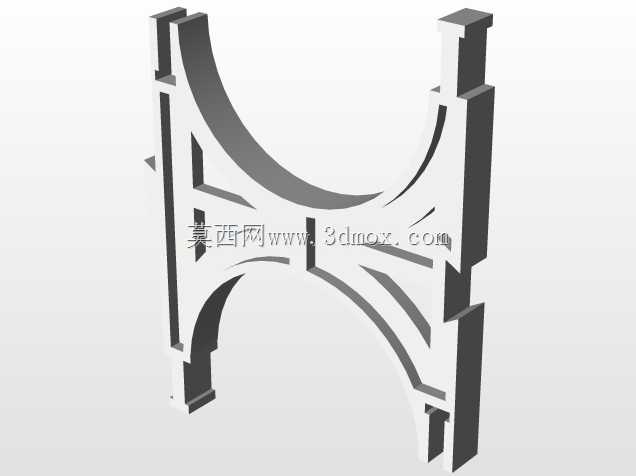

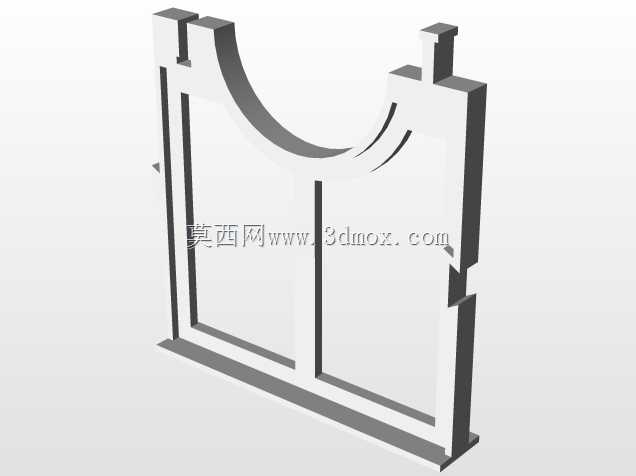

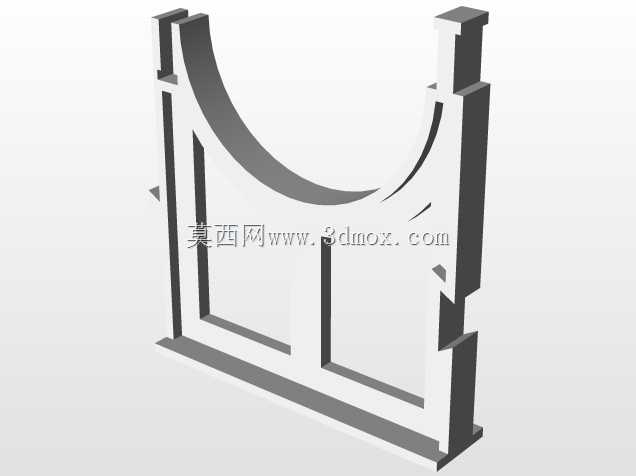

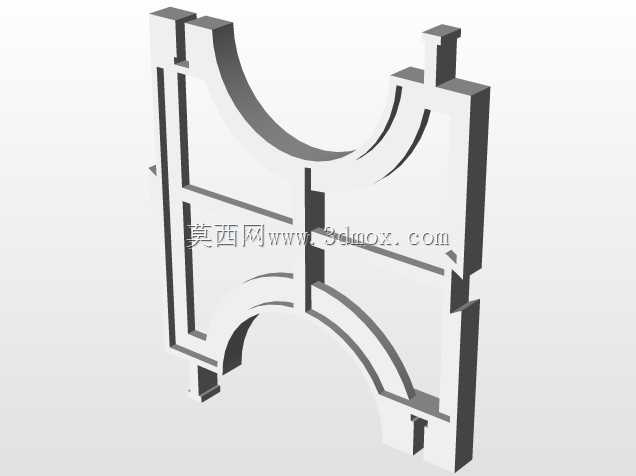

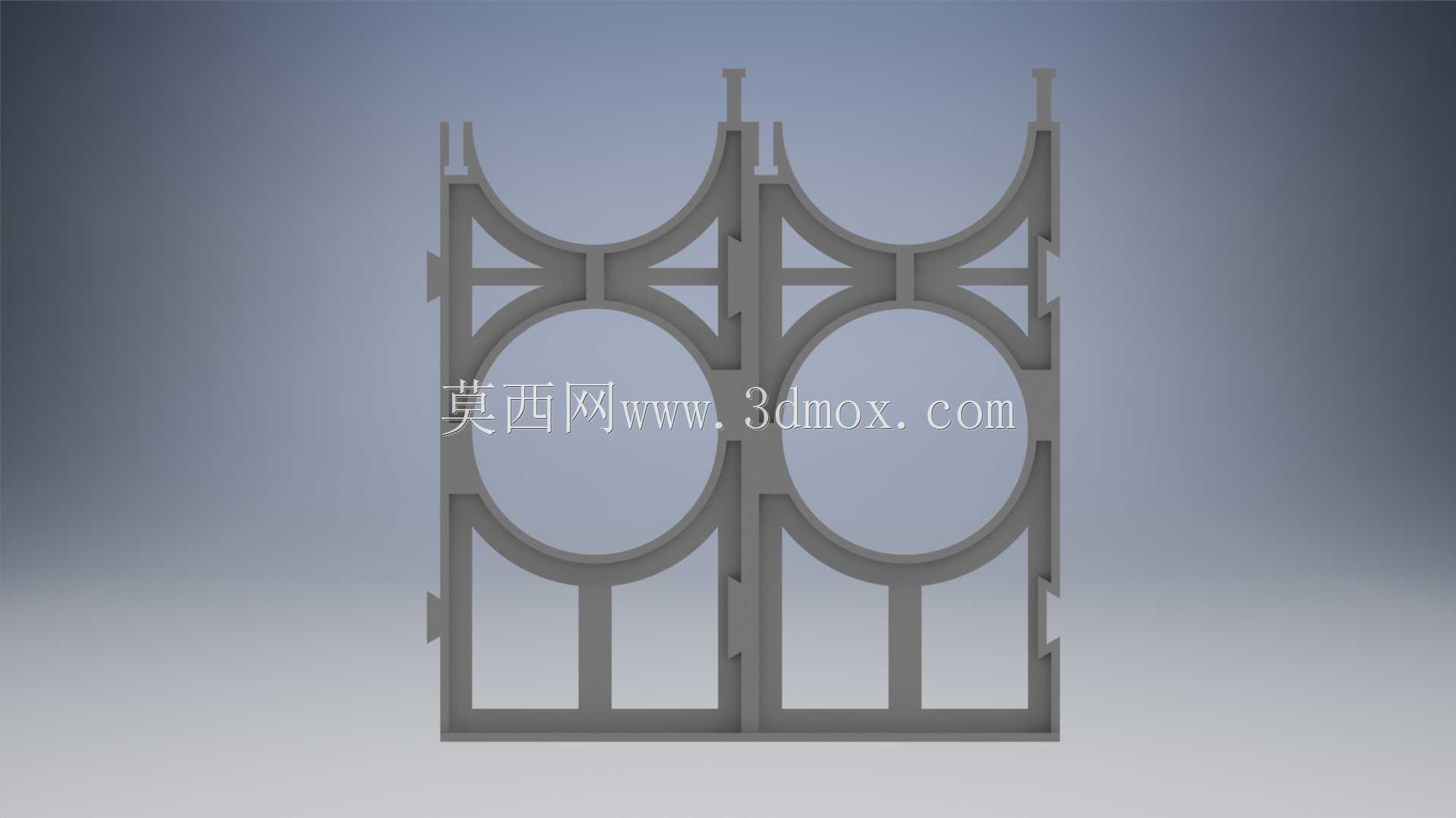

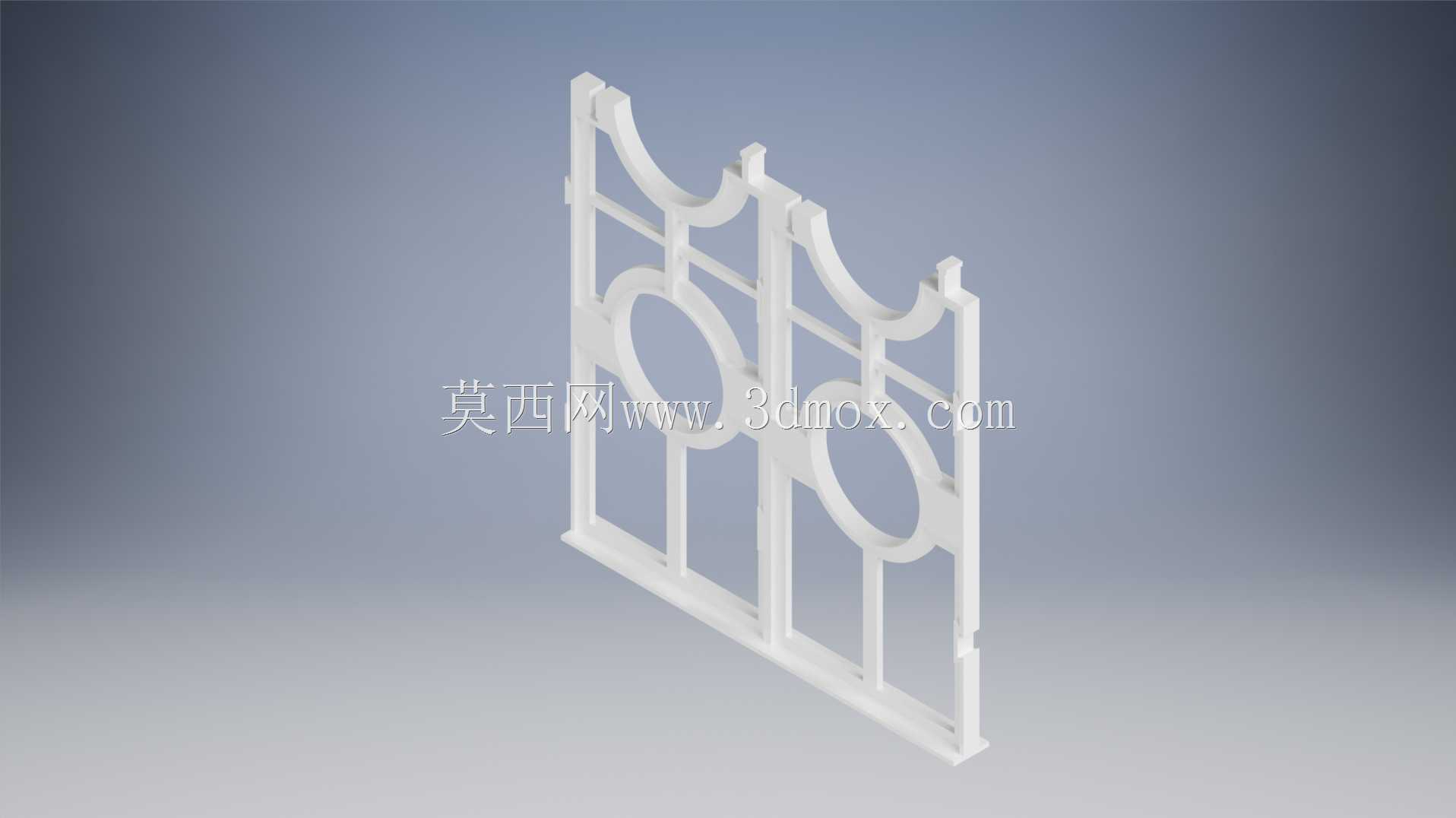

　　单片结构可同时适配两根110mm外径导管的卡位需求，上部的弧形卡口与导管外壁弧度完全匹配，卡入后不会出现径向滑动，框架式的镂空结构一方面降低了零件自身重量，减少管路挂载的额外负载，另一方面也能避免积水积尘，在潮湿管路布设场景中减少锈蚀、霉菌附着的概率。设计过程中首先明确了适配导管的外径公差范围，110mm口径PVC、PE类给排水导管的外径公差通常控制在±0.3mm以内，因此卡口的内径尺寸设置为110.4mm，既保证卡装时的顺畅度，又不会出现间隙过大导致的管体晃动。框架的筋板厚度经过受力核算，单筋厚度设置为3mm，纵向连接筋与横向支撑筋形成网格化受力结构，当管体充水带压运行产生小幅振动时，筋板结构可将振动力均匀分散到整个垫片平面，

　　避免局部应力集中导致的筋板断裂。安装边界方面，该垫片的整体厚度为12mm，即卡装后两根并行导管之间的净间距为12mm，该间距既满足管路保温层包覆的最小空间要求，也能给后期管路检修、接口紧固预留足够的操作空间，垫片的整体外轮廓尺寸适配常规的100mm宽度管廊支架托臂，安装时无需额外裁切支架，可直接将垫片放置在托臂上，再将导管卡入对应卡口即可完成定位，不需要额外的紧固件辅助固定，大幅提升现场安装效率。从结构细节来看，垫片的卡口边缘做了1mm的圆角导边处理，避免卡装过程中尖锐边缘划伤导管外壁的防腐层或保温层，框架的四个边角也做了圆弧过渡，减少安装过程中对施工人员的剐蹭风险。不同于传统的单个圆形垫片，

　　这种连体式多卡位设计可以减少管路排布时的零件数量，避免施工过程中出现零件遗漏、间距不一致的问题，尤其在长距离多管并行的布设场景中，每间隔1.5m放置一片该垫片，即可保证整段管路的排布平直度，减少后期管路运维的调整工作量。在建模过程中，优先采用参数化草图驱动整体结构，先绘制单片卡位的轮廓草图，再通过对称约束完成双卡位的框架搭建，筋板的排布遵循力流传递路径，从卡口受力点到框架底部支撑面设置连续的传力筋，避免出现力流中断导致的结构薄弱点，同时对所有的连接转角处做了R2的圆角处理，减少注塑成型过程中的应力集中问题，也提升零件的抗冲击性能。实际选型过程中，需要确认适配导管的实际外径尺寸，若为金属类110mm导管，因外壁公差与塑料导管存在差异，可对应调整卡口的内径尺寸，但整体框架结构、筋板布局、安装边界尺寸可保持通用，无需做大幅修改。这类垫片虽然属于管路系统中的小型辅件，但对管路长期运行的稳定性有直接影响，合理的间距控制可以减少管体之间的摩擦损耗，降低接口渗漏的概率，同时也能提升管路排布的规整度，方便后期的运维检修。
