西门子SCALANCE XB205-3工业交换机结构设计

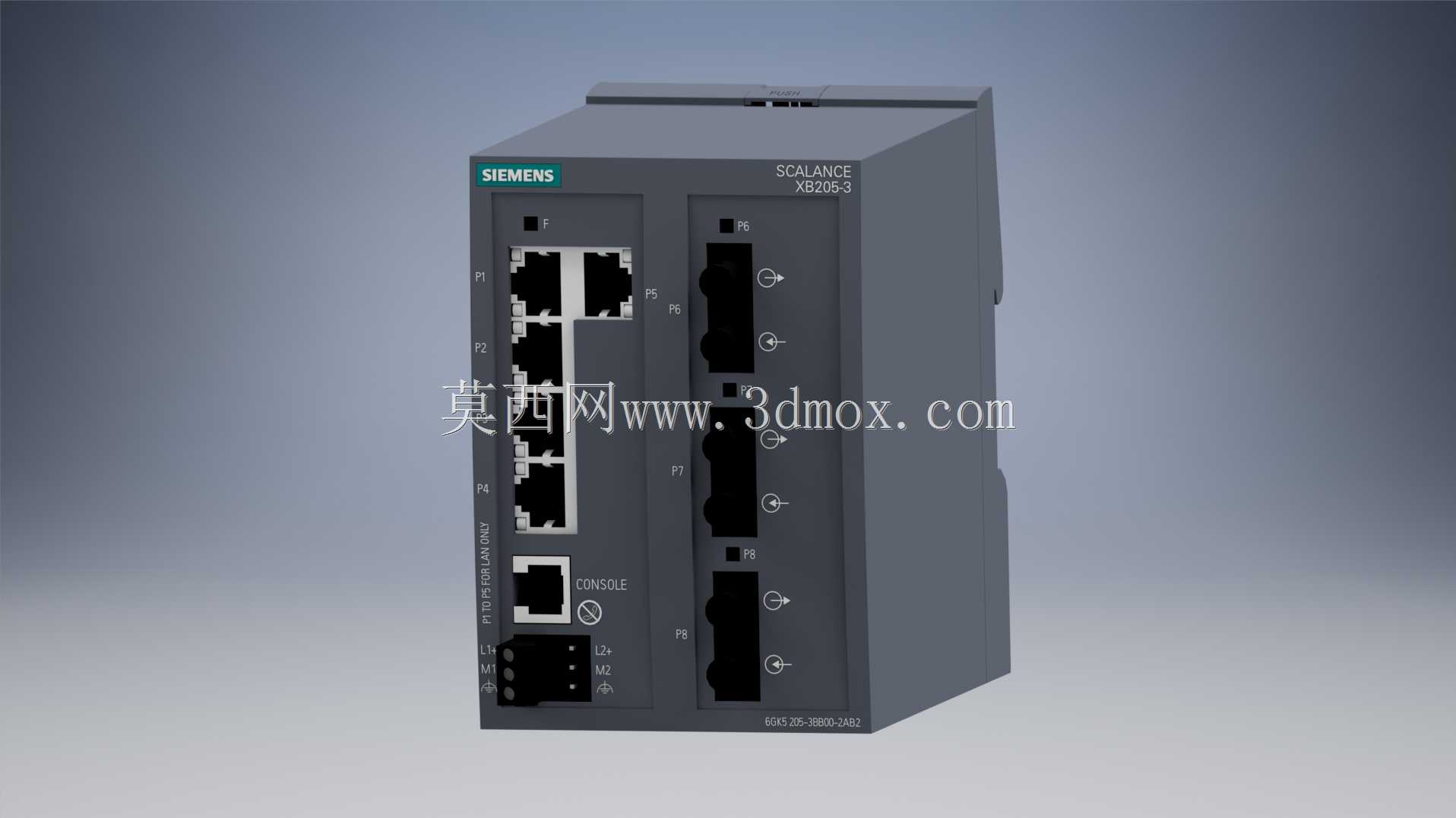

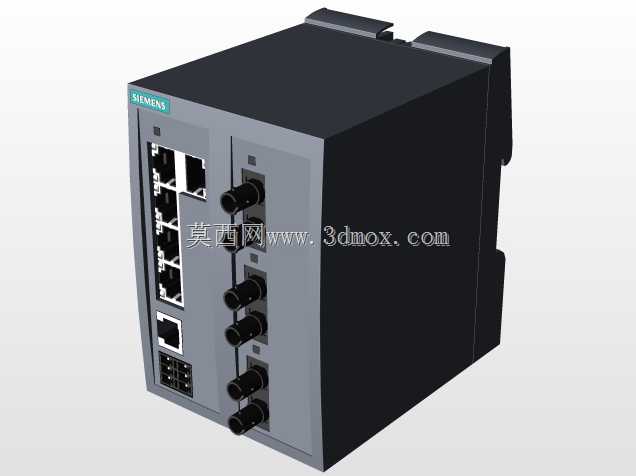

　　在工业自动化现场的网络搭建场景中，这类非管理型工业以太网交换机是现场层网络拓扑的核心连接节点，承担着PLC、分布式IO站、人机界面、变频器等现场设备的数据交互中转功能，适配车间复杂的电磁干扰环境，相比商用交换机具备更强的环境耐受能力。从结构设计来看，这款设备采用标准DIN导轨安装的壳体形式，整体为深灰色阻燃工程塑料外壳，壳体表面做了细微的磨砂纹理处理，既可以避免现场运维时留下指纹污渍，也能提升壳体的抗刮擦性能，长期在车间多尘、有轻微油污的环境下使用也能保持外观整洁。设备正面的接口布局经过了实际运维场景的优化，左侧排布5个RJ45以太网电口，每个电口旁都设置了独立的链路状态指示灯，运维人员在现场排查网络故障时，

　　不需要连接上位机就能直接通过灯的亮灭、闪烁频率判断端口的连接状态、数据传输情况，大幅降低现场排障的时间成本；右侧排布3个光纤接口，支持长距离的光纤通讯传输，适合车间跨区域、跨工段的网络布线，避免长距离铜缆传输带来的信号衰减、电磁干扰问题，电口与光口分区排布的设计，也能避免布线时光纤跳线与网线相互缠绕，方便后期的线缆整理与维护。设备正面下方设置了独立的Console配置口，旁侧配有状态标识，方便初期组网时的设备调试操作，壳体侧面设计了一体化的导轨卡扣结构，不需要额外的安装附件，就能直接卡装在标准35mmDIN导轨上，和柜内的断路器、继电器、PLC等元件并排安装，适配常规的电气柜安装空间，安装时只需要对准导轨按压即可完成固定，

　　拆卸时用一字螺丝刀撬动卡扣解锁就能快速取下，不需要复杂的操作步骤，适配现场快速改造、设备更换的需求。从安装边界尺寸来看，设备的整体宽度控制在多口交换机的紧凑尺寸区间，在电气柜内安装时，上下预留出接线的线缆弯曲半径空间即可，左右不需要额外预留过大的散热间隙，壳体两侧设计了隐藏式的散热通风格栅，格栅的开孔方向做了防尘倾斜设计，既可以保证设备长时间运行时的内部热量散出，又能避免车间内的金属粉尘、切削碎屑直接落入设备内部，降低设备故障概率。设备的接口防护等级适配柜内安装场景，所有接口的插拔寿命都满足工业现场多次调试、更换线缆的使用需求，RJ45接口带有金属屏蔽层，和设备壳体的接地结构连通，能有效抑制现场伺服电机、变频器运行时产生的电磁干扰，

　　保证数据传输的稳定性，不会因为现场的强电磁干扰出现丢包、断连的问题。在实际的产线组网应用中，这类交换机通常安装在电气柜的导轨中部位置，靠近柜内的PLC主站，电口用来连接柜内的本地IO模块、触摸屏、变频器等近距离设备，光口用来连接车间其他工段的远程IO站、上位机监控系统，实现整个产线的以太网数据互通，紧凑的结构设计不会占用过多的柜内空间，即使是小型的壁挂式电气柜也能顺利安装。设备的壳体边角都做了圆弧过渡处理，没有尖锐的棱角，避免现场安装运维时划伤操作人员，正面的品牌标识、接口标识都采用激光蚀刻工艺，不会因为长时间使用出现标识磨损脱落的问题，即使在设备使用多年后，运维人员也能清晰识别每个接口的功能。从三维建模的角度来看，这款设备的结构特征清晰，壳体的分型面、卡扣结构、接口的沉台深度、指示灯的位置都做了精准的还原，在做电气柜三维布局设计时，可以直接导入模型进行排布，提前核对安装空间、线缆弯曲半径，避免现场安装时出现空间干涉、线缆长度不足的问题，提升电气柜设计的准确率，减少现场安装的整改工作量。
