五类以太网RJ45水晶头线框结构设计

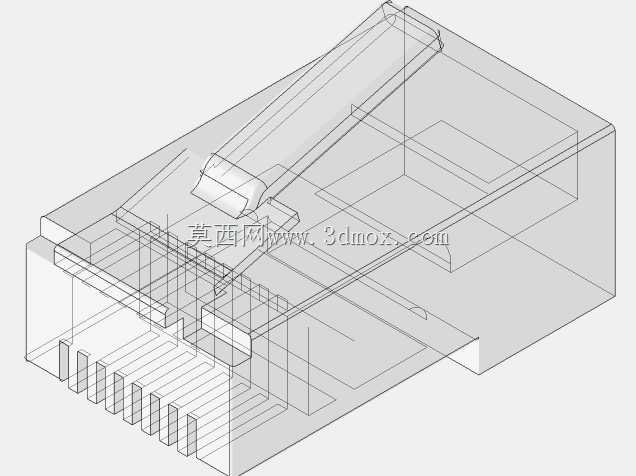

　　做弱电布线、工控设备网口对接的工程师，对五类RJ45水晶头再熟悉不过，这个线框模型把水晶头的内部腔体、插针排布、卡扣弹片的结构都做了完整还原，没有做多余的外观美化，完全是结构层面的线框呈现，能直接看清各个部件的空间位置关系。日常做设备面板网口开孔、布线端接工装设计的时候，经常需要参考水晶头的实际外形尺寸，很多新手建模时容易忽略插针的伸出长度、弹片的翘起高度，导致做出来的网口座要么插不到位，要么卡扣卡紧后拔插力不符合要求，这个模型把这些容易出错的边界尺寸都做了准确还原。从实际应用场景来说，五类水晶头主要用于百兆以太网的链路连接，不管是工控机柜里的交换机端接、车间设备的以太网通讯布线，还是办公区域的网络点位部署，都离不开这个小零件，

　　别看它尺寸不大，结构设计上的细节直接影响网络连接的稳定性。设计这类接插件的时候，首先要考虑的是插针与网线线芯的压接位置，8根插针的平行度、间距公差必须控制在很小的范围内，不然压接后容易出现线芯错位、接触不良的问题，模型里能看到插针是从前端插接面一直延伸到后端的线芯压接槽，每根插针的位置都和标准五类线的线序排布一一对应。然后是外壳的腔体结构，水晶头的塑料外壳要给网线外皮的压接固定留出足够空间，后端的压线翼片压合后要能牢牢咬住网线外皮，避免使用过程中线缆被拉扯时线芯和插针脱开，模型里把腔体内部的加强筋位置也做了呈现，这些加强筋一方面是增加外壳的结构强度，另一方面是在插接头插入网口座时起到导向定位的作用，避免插针偏斜。还有顶部的弹性卡扣，

　　这个结构是很多建模者容易做不准的地方，卡扣的倾斜角度、根部的壁厚、按压位置的凸起高度，直接决定了插拔时的手感和卡接的牢固度，卡扣太薄容易断裂，太厚则按不动、拔插困难，模型里的卡扣结构完全按照实际量产件的比例还原，弹片的形变空间也留得符合实际使用情况。从安装边界来看，水晶头插入标准RJ45网口后，外露部分的长度、最大宽度都有通用规范，做设备面板开孔、防尘盖设计、布线理线架排布的时候，都要参考这些尺寸，比如相邻两个网口的间距如果留得太小，插水晶头的时候手指没有按压卡扣的空间，后期维护拔插会非常麻烦，这个模型的外形轮廓完全符合通用安装尺寸要求，能直接用来做装配干涉检查。另外，水晶头前端的插接面倒角也很重要，倒角角度不对的话，

　　插入网口时容易蹭到网口内部的接触弹片，长期使用会造成弹片变形、接触失效，模型里前端的导向倒角做的和实际零件一致，能直观看到插接时的导入角度。很多刚接触接插件建模的工程师，容易把水晶头做成实心的外观件，忽略内部的腔体、插针槽、卡扣根部的让位结构，这个线框模型刚好把内部的所有结构都展示出来，不管是用来做接插件的结构优化参考，还是做布线系统的装配模拟，都能提供准确的结构参照。在做工业现场的布线三维仿真时，把这个水晶头模型装配到网线末端，能真实模拟网线插入交换机、PLC网口模块后的空间占用情况，提前排查布线时和周边线槽、设备部件的干涉问题，避免现场施工时才发现空间不足的问题。还有做水晶头压接工装的设计时，也可以参考这个模型的压接槽位置、压线翼片的位置，来设计压接模具的顶针位置和压合行程，确保压接时插针能准确刺破线芯绝缘层、压线翼片能牢牢固定网线外皮，不会出现压接过度压碎外壳、或者压接不到位接触不良的问题。
