可调式工业补光反射镜安装结构设计

　　这套反射镜安装结构，最初是针对机器视觉检测工位的补光需求做的适配设计，在自动化产线的外观检测、尺寸识别环节，单一光源往往会因为工件表面弧度、材质反光特性出现局部阴影，导致视觉系统误判，这套带多维度调节功能的反射镜组件，就是用来改变光路走向，把主光源的光线反射到工件的背光面、结构死角位置，消除检测盲区。

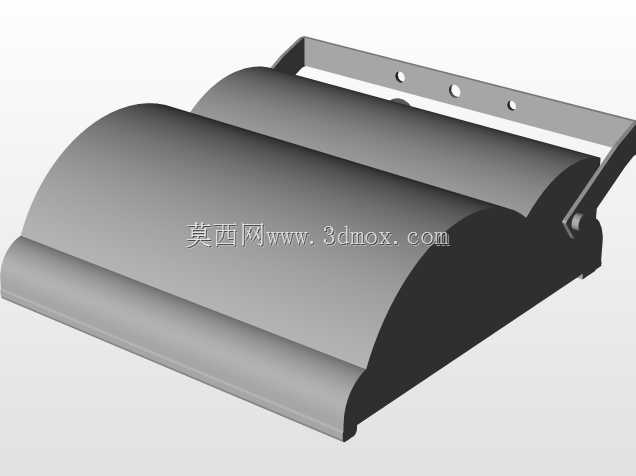

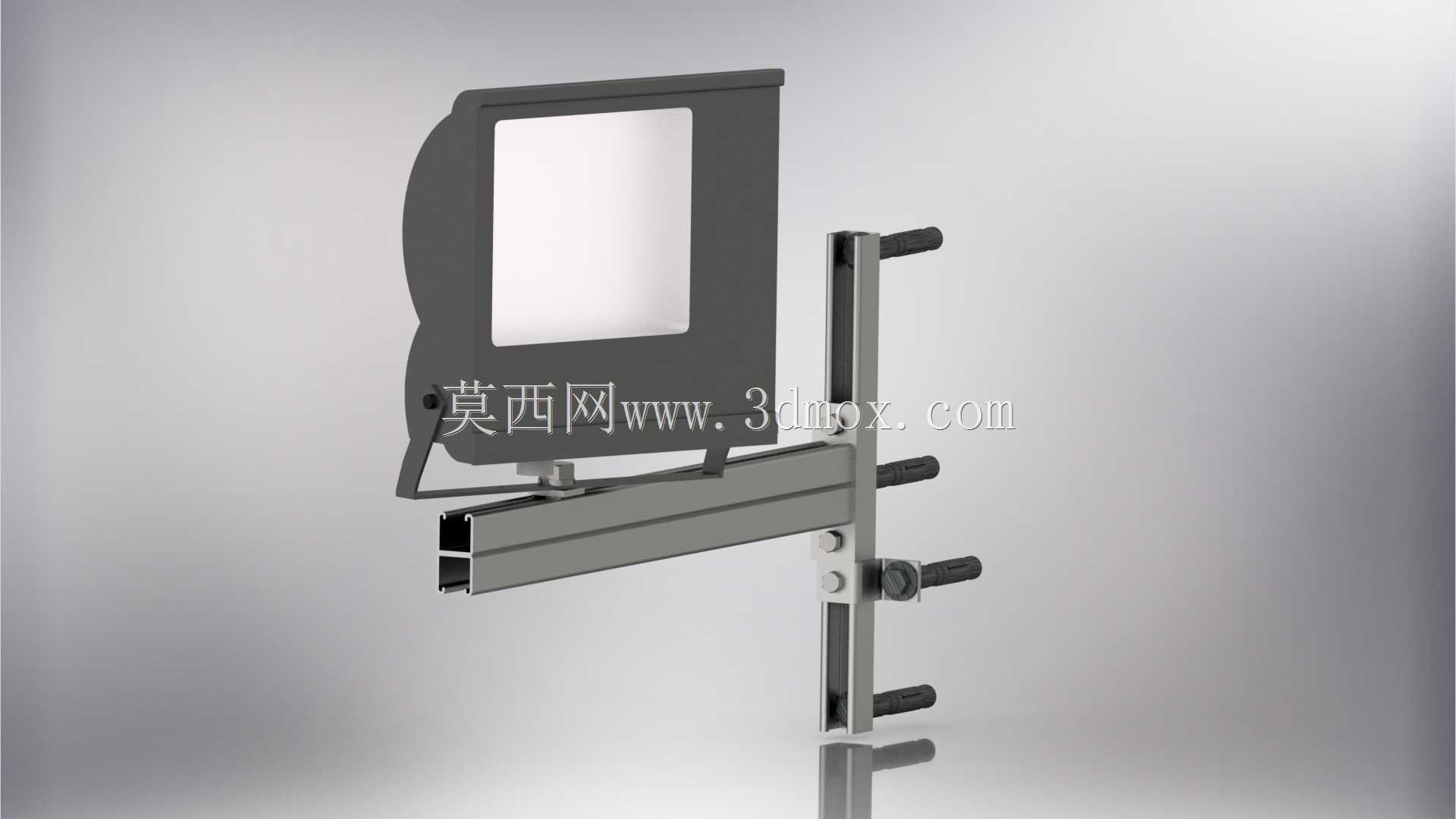

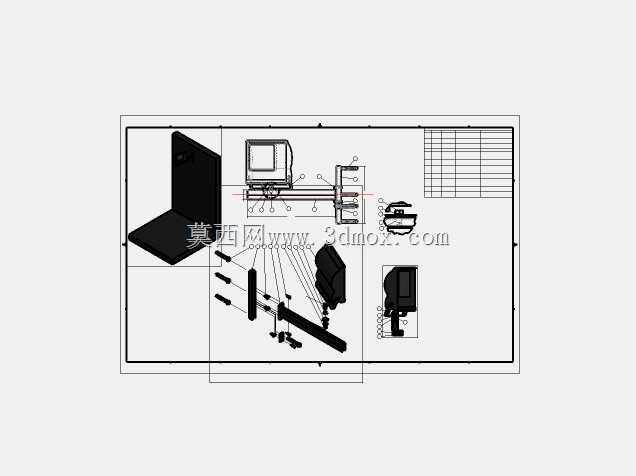

　　从结构组成来看，整套部件分为反射镜承载主体、型材安装横梁、多节点锁紧调节机构三个核心部分。反射镜承载框采用半包式结构，边框做了加厚处理，既可以卡住方形反射镜片，避免设备运行过程中镜片受震动移位，边框内侧预留的缓冲槽能抵消型材热胀冷缩带来的应力，防止镜片受挤压碎裂。承载框和横梁连接的位置设置了第一处旋转调节轴，松开轴端的锁紧旋钮，就能带动反射镜在垂直平面内做0到90度的俯仰角度调整，调整到位后拧紧旋钮，靠旋钮端面的防滑齿垫和型材端面的摩擦力锁止角度，不会因为产线长期运行的震动出现角度偏移。

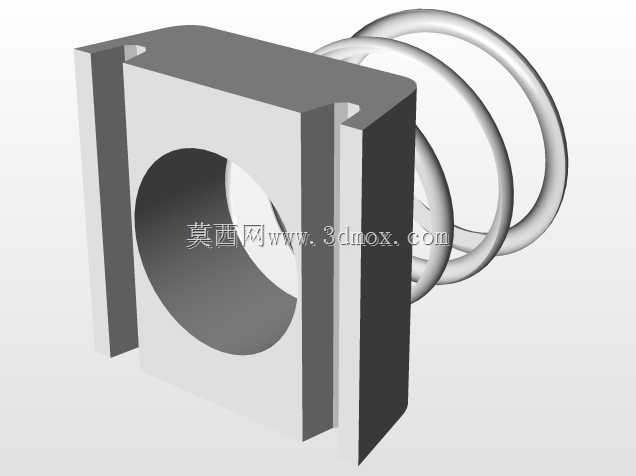

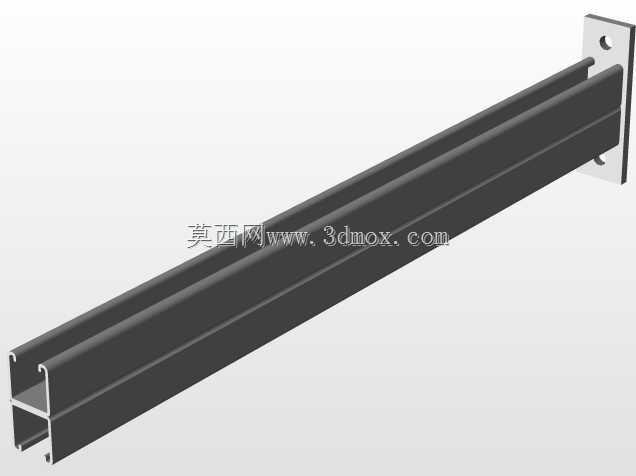

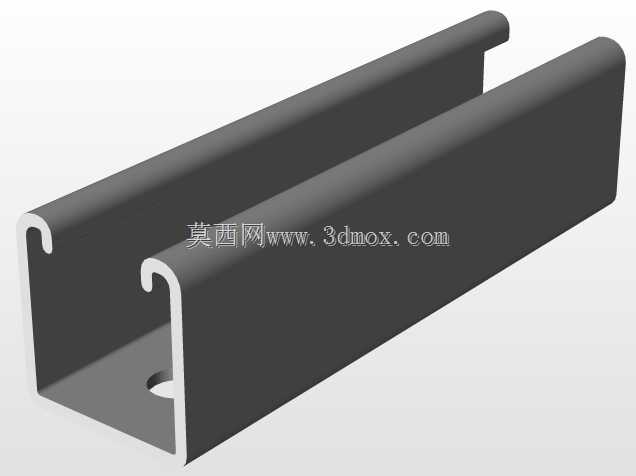

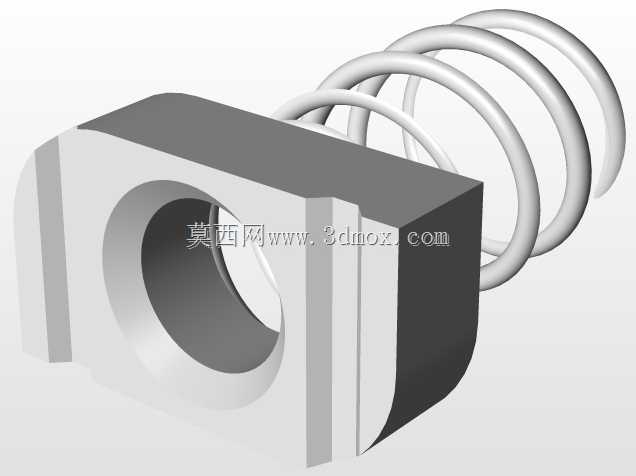

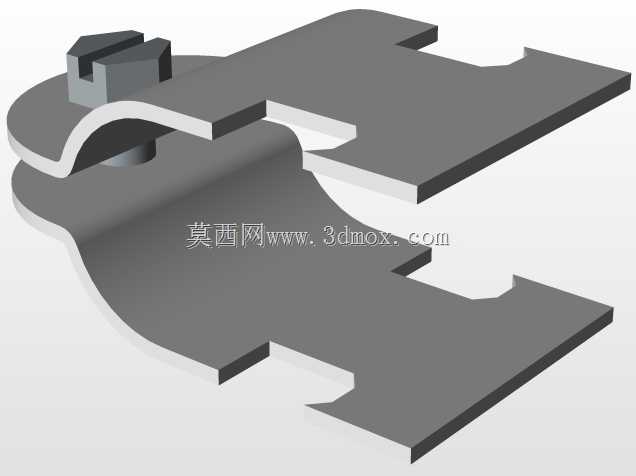

　　安装横梁采用标准工业铝型材加工，型材本身的槽道可以兼容市面上大部分工业设备的安装接口，不需要额外做转接件加工。横梁上配套的夹持固定机构是这套结构的核心设计点，夹持座通过T型螺栓卡在铝型材的槽内，可以沿着型材长度方向任意滑动调整位置，适配不同宽度的检测工位；夹持座上设置了三处调节旋钮，分别对应垂直方向的高度调整、水平方向的进深调整、以及反射镜整体的水平旋转调整，每个调节轴都做了阻尼设计，调整过程中不会出现松垮滑落的情况，锁紧后能承受常规工业环境下的震动冲击，不会出现位置漂移。

　　实际安装使用的时候，不需要对现有产线做大规模改造，只需要把夹持座卡在设备的型材框架或者光源安装支架上，先大致固定横梁的水平位置，再根据视觉相机的拍摄角度、光源的照射方向，依次调整反射镜的俯仰角度、水平旋转角度、前后进深位置，直到相机画面里的工件所有检测面都没有明显阴影，光线均匀度满足视觉算法的识别要求即可。这套结构的安装边界兼容性很强，夹持座的开口尺寸适配20到40规格的工业铝型材，不管是轻型的桌面式检测设备，还是重型的流水线在线检测工位，都能直接安装使用；反射镜的有效反光区域尺寸经过测算，能覆盖300*300mm范围内的工件补光需求，常规的电子元器件检测、五金零件尺寸检测、包装外观检测场景都能适配。

　　设计过程中特意规避了复杂的传动结构，所有调节节点都采用手动旋钮锁紧，不需要额外工具就能完成角度调整，后期维护的时候，如果反射镜片出现磨损、刮花，只需要拆开承载框的压条就能快速更换镜片，不需要整套结构拆除，能减少产线的停机维护时间。结构件的材质选择上，承载框和夹持座都采用硬质铝合金材质，表面做阳极氧化处理，长期在工业车间的多尘、轻微油污环境下使用也不会出现锈蚀，整体重量控制在合理范围，不会给安装支架带来过大的负载。和市面上常见的固定角度反射镜支架相比，这套多维度可调的结构不需要针对每个工位单独定制安装支架，同一套结构可以适配不同的工位布局，能减少设计人员的重复建模工作量，也能降低加工件的种类，方便车间备件管理。在光路设计验证阶段，这套结构的调节精度能达到1度以内，调整后的光路偏移量控制在毫米级，完全能满足工业视觉检测的补光精度要求，不会因为反射角度偏差导致补光区域错位。
