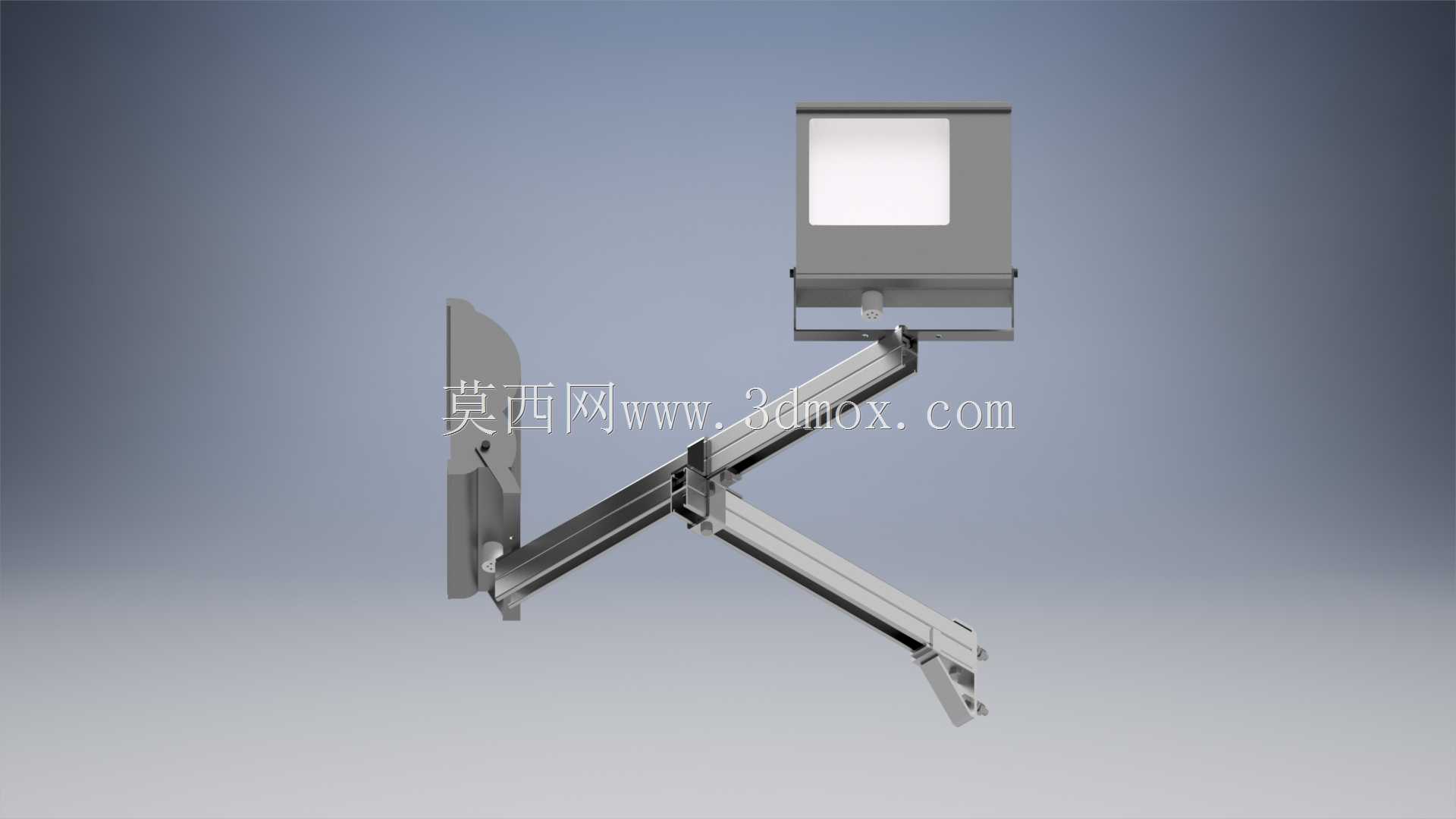

门廊式可调反光镜安装支架结构

　　这套壁挂式反光照明安装结构，主要适配户外门廊、厂区通道、设备巡检区域的定向补光场景，核心作用是通过可调节的多段臂结构，将反光镜与配套灯体固定在墙面基座上，实现照射角度、伸出距离的灵活调整，解决固定安装式照明无法覆盖异形作业区域、光线反射角度受限的问题。从实际使用场景来看，这类结构常被用在物流装卸口的边角区域、厂区设备旁的巡检通道、户外廊架的转角位置，这些区域往往存在建筑立柱遮挡、墙面安装位置受限的问题，常规直装式灯具无法将光线投射到需要的作业面，而带多段铰接臂的安装结构，可以根据现场的遮挡情况调整伸展长度与俯仰角度，配合反光镜将光线定向反射到作业区域，避免出现照明暗区。

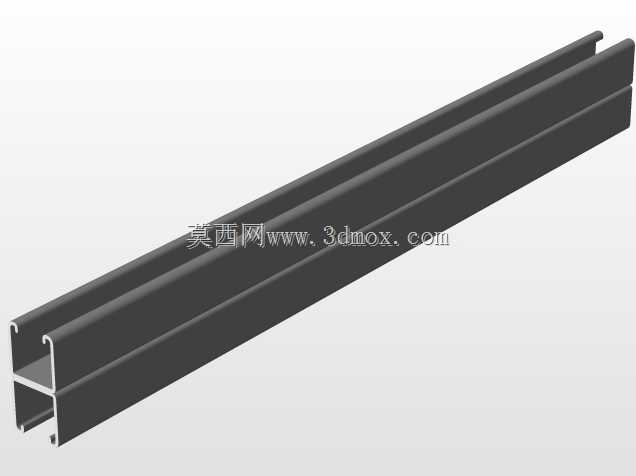

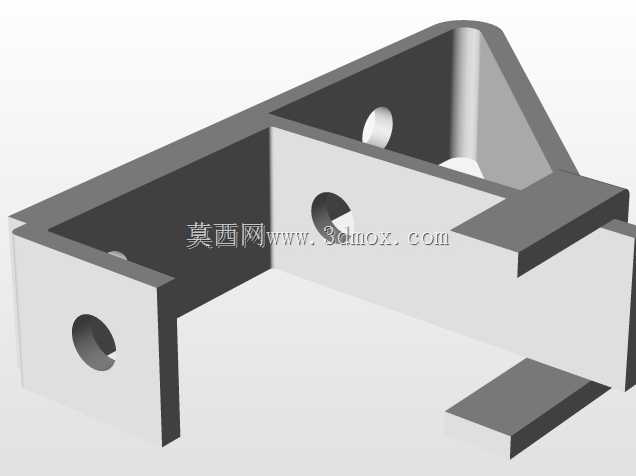

　　从结构设计逻辑来看，整个组件分为墙面固定基座、两段交叉铰接的支撑臂、灯体安装座、反光镜固定位四个核心部分。墙面基座采用壁挂式安装，预留的安装孔位适配常规膨胀螺栓固定，基座与第一段支撑臂之间采用铰接连接，支持水平方向180度范围内的转动调整；两段支撑臂之间同样采用铰接轴连接，支持竖直平面内的角度调整，臂体采用挤压铝型材材质，截面为带加强筋的槽型结构，在保证整体结构强度的同时控制自重，避免长期户外使用出现臂体下垂变形的问题。第二段支撑臂的末端连接灯体安装座，安装座与臂体之间设置有阻尼转轴，支持灯体与反光镜的俯仰角度微调，调整到位后依靠转轴的阻尼保持角度稳定，无需额外锁止件即可满足常规户外风载下的姿态保持需求。

　　关于安装边界与尺寸适配，这套结构的墙面安装基座尺寸控制在常规壁挂件的合理范围内，安装时距离地面的建议高度为2.5米至3.5米，适配大部分户外门廊、通道的层高要求；两段支撑臂完全伸展时，灯体与反光镜距离墙面的最大伸出距离可覆盖1.2米至1.5米的范围，完全收回时贴墙距离不超过15厘米，可适配狭窄通道的安装需求，避免突出结构对通行造成阻碍。反光镜的安装位采用卡槽式固定结构，适配方形反光镜片的安装，镜片边缘设置有挡边结构，避免户外使用时镜片因振动出现滑脱，同时挡边可对镜片边缘起到保护作用，减少外力磕碰造成的镜片破损。

　　在功能特性上，这套结构的铰接部位均采用耐磨衬套，减少长期转动调整带来的磨损，保证调整过程的顺畅度，同时避免铰接部位出现旷量，导致灯体与反光镜在使用过程中出现角度偏移。臂体表面采用阳极氧化处理，适配户外多雨、多尘的使用环境，避免长期使用出现锈蚀问题，减少后期维护的工作量。反光镜的角度可独立于灯体进行微调，在灯体位置固定后，可单独调整反光镜的反射角度，将光线精准投射到需要照明的作业面，相比常规一体式灯具，光线调整的灵活性更高，尤其适配需要精准定向补光的作业场景，比如设备仪表的读数区域、装卸货的点位标识区域、通道转角的警示区域，都可以通过调整反光镜角度，实现光线的精准覆盖。

　　从建模实现的角度来看，这套结构的各个铰接部位都保留了实际的装配间隙，支撑臂的型材截面、铰接轴的直径、安装孔的位置都按照实际五金件的通用尺寸进行设计，可直接用于后续的工程出图、结构验证，也可作为同类可调壁挂安装结构的设计参考，在调整臂长、安装座尺寸后，可适配不同重量的灯体、监控设备、传感器等外置组件的安装需求。
