电机配套齿轮减速传动装置结构设计

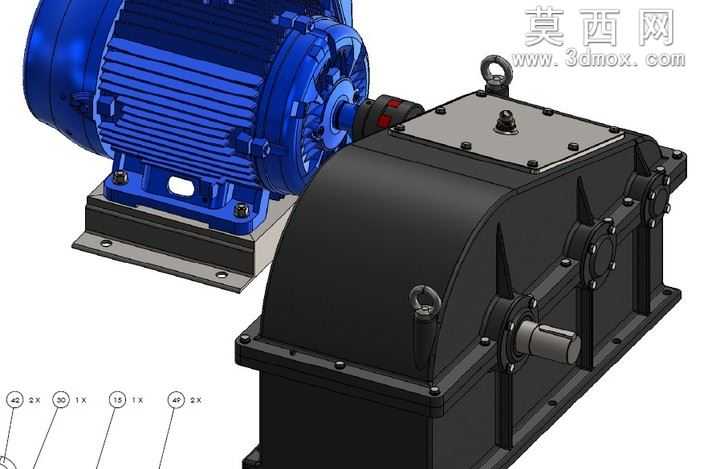

本作品为电机配套的齿轮减速传动装置三维建模成果，建模过程中严格遵循机械设计规范，对整体结构进行1:1比例还原，完整呈现减速装置与驱动电机的装配关系。建模阶段首先搭建整体装配基准，以输入轴、输出轴的轴心线为核心定位基准，依次完成箱体、各级齿轮轴、轴承端盖、吊环、油塞、连接螺栓等零部件的参数化建模，每个零件的尺寸均经过严谨校核，确保装配时无干涉问题。材质渲染环节针对不同部件做了区分处理：驱动电机部分采用金属蓝烤漆材质，还原工业电机的漆面质感，散热筋结构做了细微的凹凸纹理处理，增强真实感；减速箱箱体采用铸铁哑光黑材质，表面添加轻微的铸造颗粒质感，贴合实际工业铸件的视觉效果；传动轴、齿轮等内部传动件采用光亮钢材材质，金属反光效果自然，螺栓、吊环等标准件做了镀锌钝化的金属质感处理，不同材质的区分让整体模型层次分明。结构设计上采用多级圆柱齿轮传动布局，箱体为剖分式结构，上下箱盖通过螺栓紧固，便于内部齿轮组件的装配与后期维护；输入轴通过联轴器与电机输出端连接，传动过程中通过各级齿轮的齿数差实现减速增扭，输出轴端伸出箱体用于连接负载；箱体顶部设置通气帽，平衡箱体内外气压，避免运转时油温升高导致内部压力过大，侧面设置油位检测相关结构，底部设置放油螺塞，满足日常使用的维护需求。建模过程中对所有配合面做了公差适配设计，轴承安装位、轴肩定位结构均符合机械设计标准，齿轮的齿形参数经过准确计算，确保传动啮合的精度，整体模型既还原了实物的外观细节，也完整呈现了内部的传动逻辑与装配关系，可用于机械结构教学、传动方案演示、产品选型参考等场景。
