硬齿面减速机中间传动齿轮轴

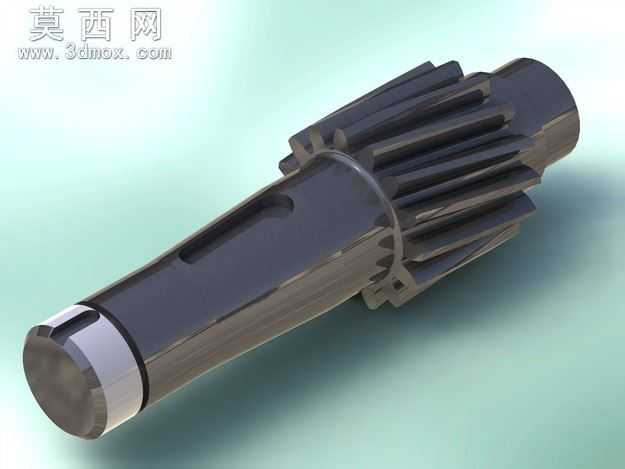

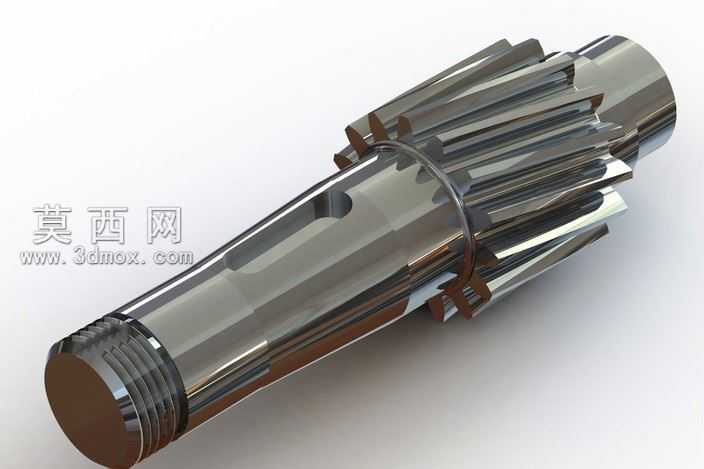

本模型为硬齿面减速机配套的中间传动齿轮轴，采用三维参数化建模方式完成整体结构设计，建模过程中严格遵循机械传动设计规范，对齿轮轴各段结构进行精准尺寸约束。首先完成轴体基础轮廓的草绘绘制，通过拉伸、旋转等基础特征命令生成轴的主体毛坯结构，随后针对轴上的渐开线圆柱齿轮部分，采用参数化齿轮生成逻辑，精准还原齿廓渐开线曲线、齿顶圆、齿根圆以及齿向修形的细节结构，保证齿轮啮合的理论精度。轴体上依次设计有轴承安装轴段、齿轮定位轴肩、螺纹锁紧段以及键槽结构，各轴段的过渡圆角、退刀槽、砂轮越程槽等工艺结构均按照机械加工工艺要求进行还原，避免应力集中问题的同时兼顾实际加工可行性。材质渲染阶段采用合金钢金属材质，模拟硬齿面齿轮经过渗碳淬火处理后的金属光泽与表面质感，对齿面部分做细微的磨削纹理处理，轴身加工面呈现均匀的金属反光效果，螺纹段还原螺纹牙型的细节结构，定位轴肩处做倒角细节渲染，整体视觉效果贴近真实工业零件的实物状态。设计过程中重点考量齿轮轴在减速机内部的传动受力特性，齿轮部分与轴体采用一体化结构设计，相比装配式齿轮轴具备更高的传动刚度与同轴度，能够承受更大的重载冲击载荷，适配硬齿面减速机大传动扭矩、高传动效率的使用需求。各轴段的直径、长度尺寸均经过强度校核，轴承安装位的尺寸公差配合、齿轮啮合的中心距参数均按照减速机的整体装配要求进行匹配设计，保证该齿轮轴装入减速机箱体后，能够与各级传动齿轮精准啮合，与轴承、密封件等标准件完美适配，整体结构紧凑合理，既满足传动性能要求，也兼顾了装配与后期维护的便利性。
