SKF剖分式轴承座密封环适配结构

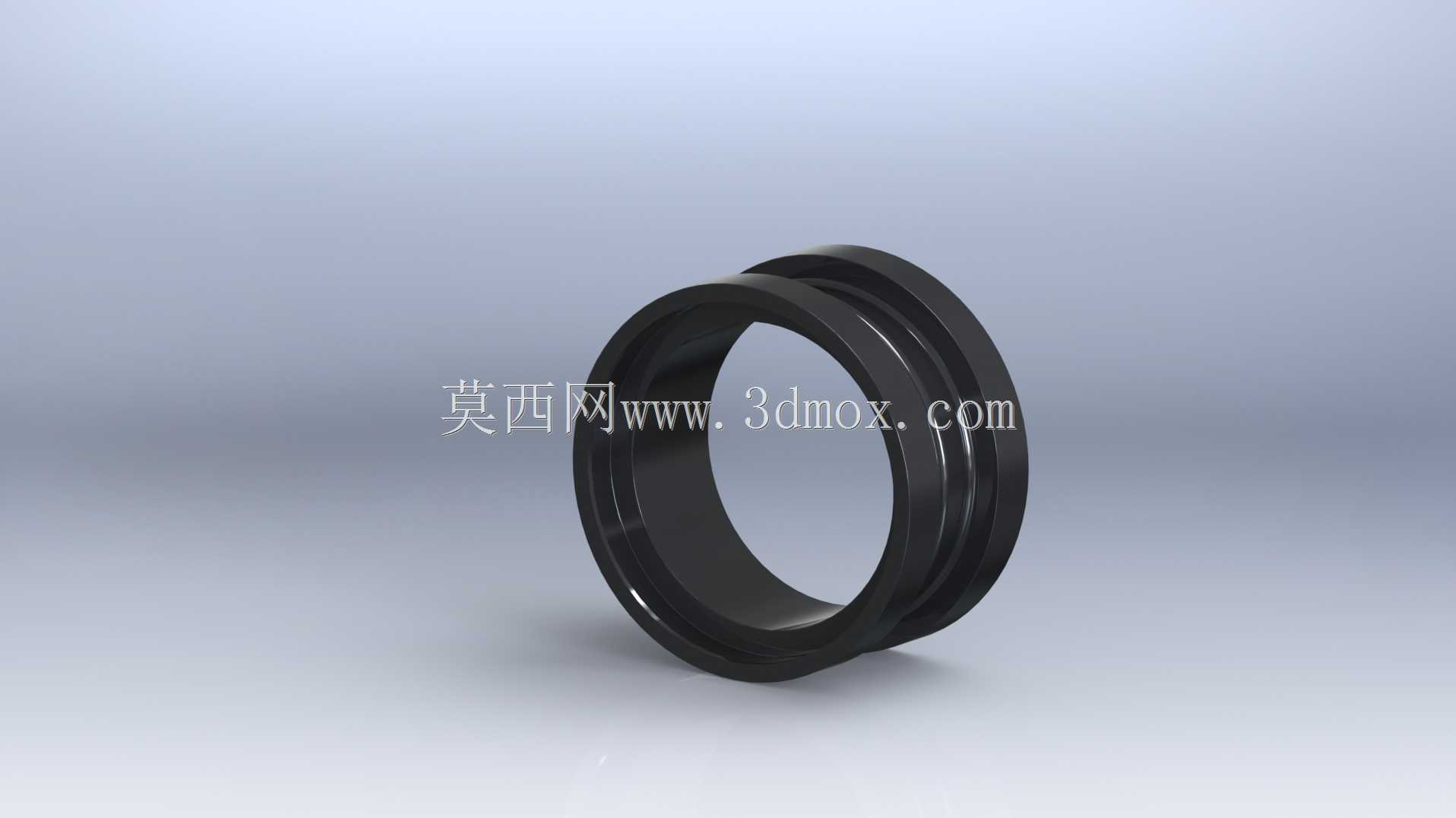

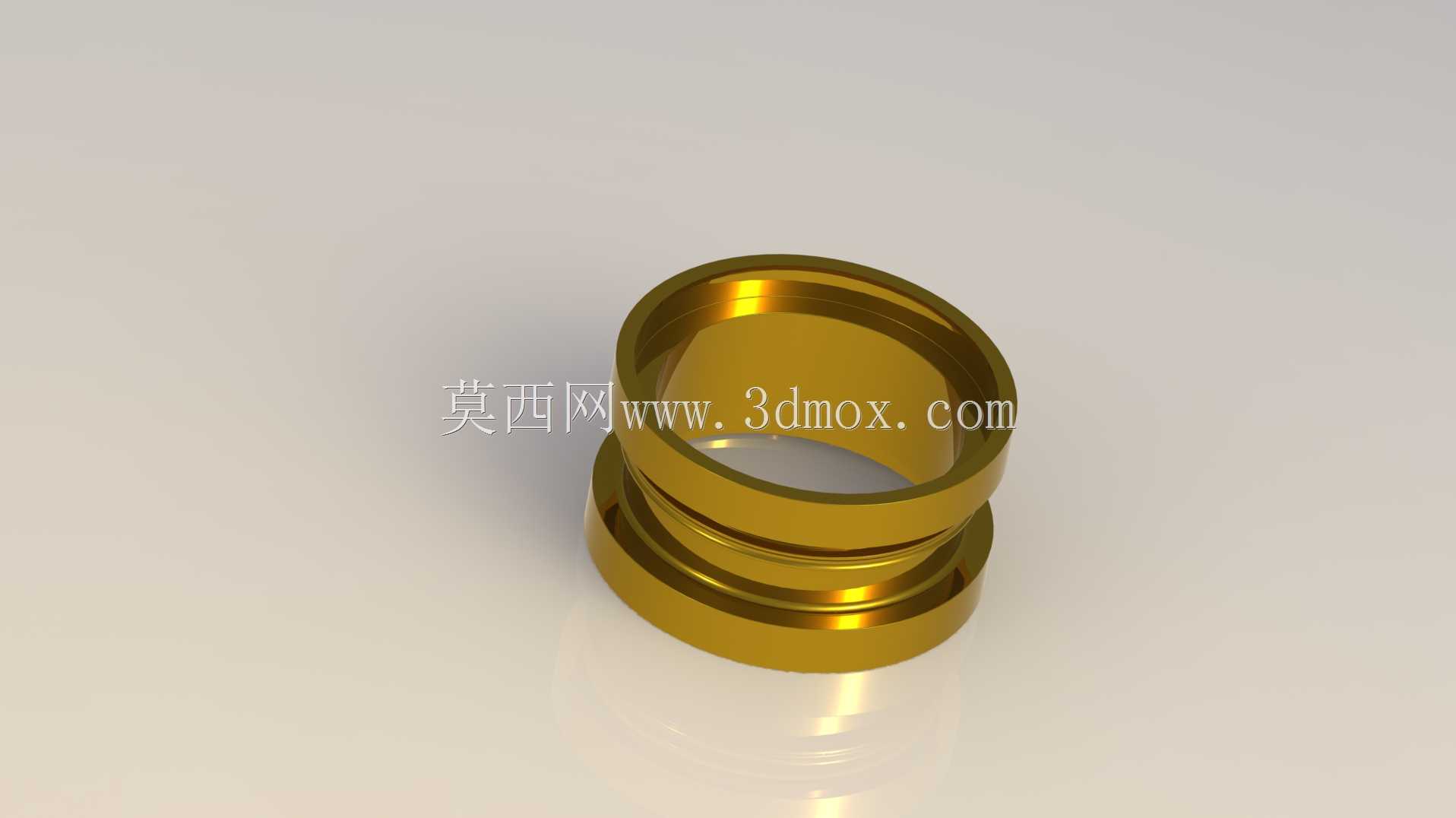

　　在带式输送机、矿山破碎设备、大型风机这类长周期运行的重载传动场景中，剖分式轴承座的密封配套件一直是影响运维周期的核心细节，很多现场运维反馈轴承座提前失效，往往不是轴承本身的载荷问题，而是密封结构适配不到位，导致粉尘、浆液侵入轴承滚道造成磨粒磨损。这次拆解建模的SNH系列轴承座配套密封环，就是针对这类重载开式传动场景做的适配结构。

　　从实际安装边界来看，这个密封环是直接卡装在轴承座两端的密封槽内，和穿过轴承座的轴径形成过盈配合，外圈的多道凸缘结构刚好嵌入轴承座本体的环形凹槽，不需要额外打胶或者加装紧固件，安装的时候只需要把上下半环分别扣在轴上，对准轴承座的槽位推入即可，和剖分式轴承座的拆装逻辑完全匹配，不需要在检修的时候拆下联轴器或者端侧的传动轮，能大幅缩短现场运维的停机时间。

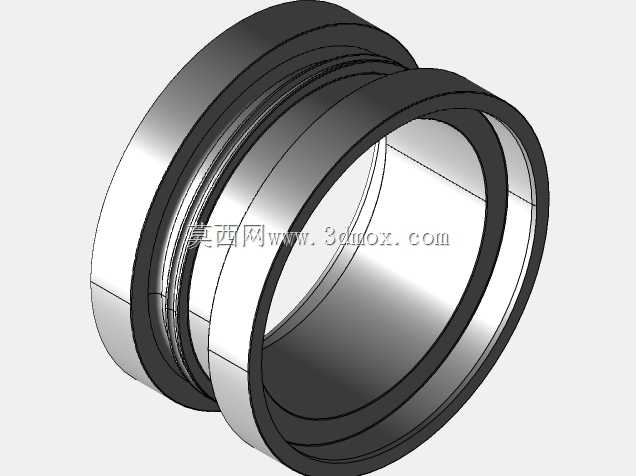

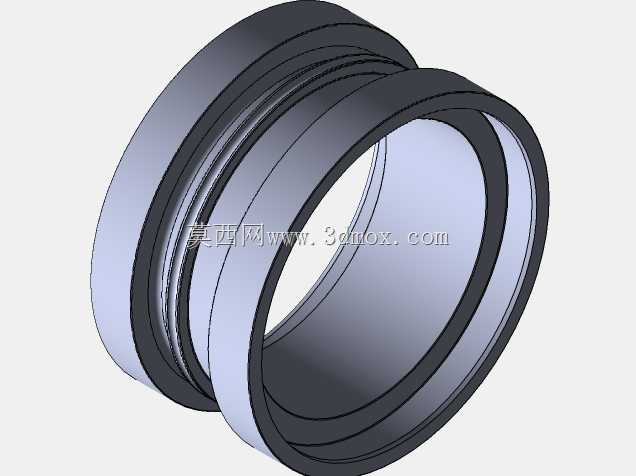

　　设计上没有采用常规的单唇口密封结构，而是做了三层环形凸棱的结构，最外侧的凸棱是第一道防尘屏障，能阻挡大颗粒的矿石碎屑、粉尘直接接触密封唇口，中间的环形槽可以预留存储润滑脂的空间，在运维人员定期注脂的时候，多余的润滑脂会填充在这个槽内，形成脂封结构进一步阻挡外界杂质侵入，最内侧的凸棱是和轴径直接接触的密封面，接触压力做了梯度设计，不会因为过盈量太大造成轴颈的磨损，也不会因为压力不足出现渗油的问题。

　　从尺寸适配性来说，这个密封环是专门匹配SNH516-613系列的剖分式轴承座，对应的轴承内径适配范围覆盖80mm到120mm的常用轴径，安装的时候不需要对轴承座或者轴做二次加工，密封环的轴向宽度刚好和轴承座两端的密封槽深度匹配，装入之后不会出现轴向窜动，也不会和轴承外圈的端面发生摩擦。在实际设备运行中，这个密封环能适应-20℃到80℃的工作环境，不管是北方冬季的室外输送设备，还是南方水泥厂、洗煤厂的高湿高粉尘场景，都能保持稳定的密封性能，不会因为温度变化出现橡胶硬化收缩导致密封失效的问题。

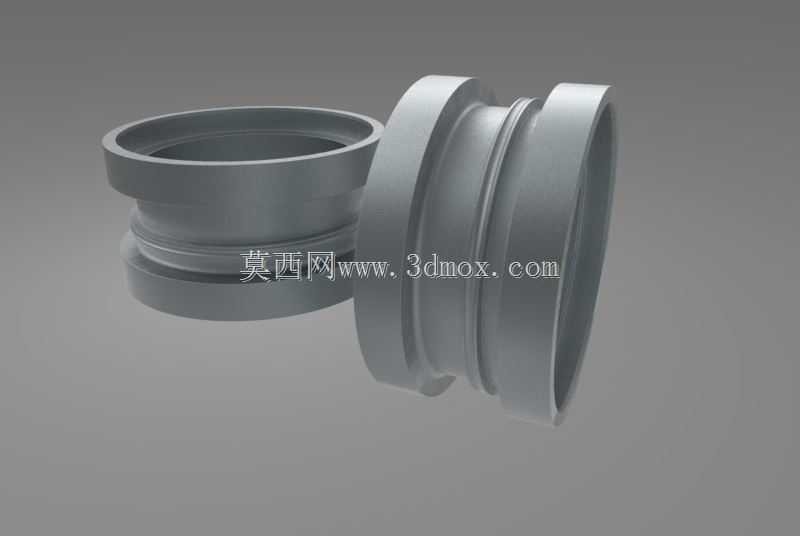

　　很多结构设计人员在选型剖分式轴承座配套密封的时候，往往只关注内径尺寸是否匹配轴径，忽略了密封环和轴承座槽位的配合公差，导致安装之后出现密封环随轴转动、磨坏轴承座端面的问题，这个结构的外圈凸缘做了0.2mm的过盈设计，装入槽位之后能和轴承座保持相对静止，只有内侧的密封唇和轴径做滑动接触，既保证了密封效果，也降低了运转过程中的摩擦阻力，不会额外增加传动系统的功率损耗。在三维建模过程中，特意把每一道凸棱的圆角、槽位的倒角都做了1:1还原，方便设计人员在做整机装配的时候直接调用，不需要再重新绘制密封结构，也能在做干涉检查的时候准确判断密封环和端盖、轴套之间的间隙，避免出现装配的时候零件干涉的问题。

　　从现场运维的实际反馈来看，采用这种多道凸缘结构的密封环，相比普通的单唇密封圈，能把轴承座的运维周期延长3倍以上，尤其是在洗煤厂、砂石骨料生产线这类高粉尘场景，能有效减少轴承因为进杂质导致的提前更换，降低设备的运维成本。而且因为是和轴承座本体完全适配的结构，不需要做任何改装，现场运维人员不需要专门的培训就能完成更换，适合快节奏的工业生产场景。
