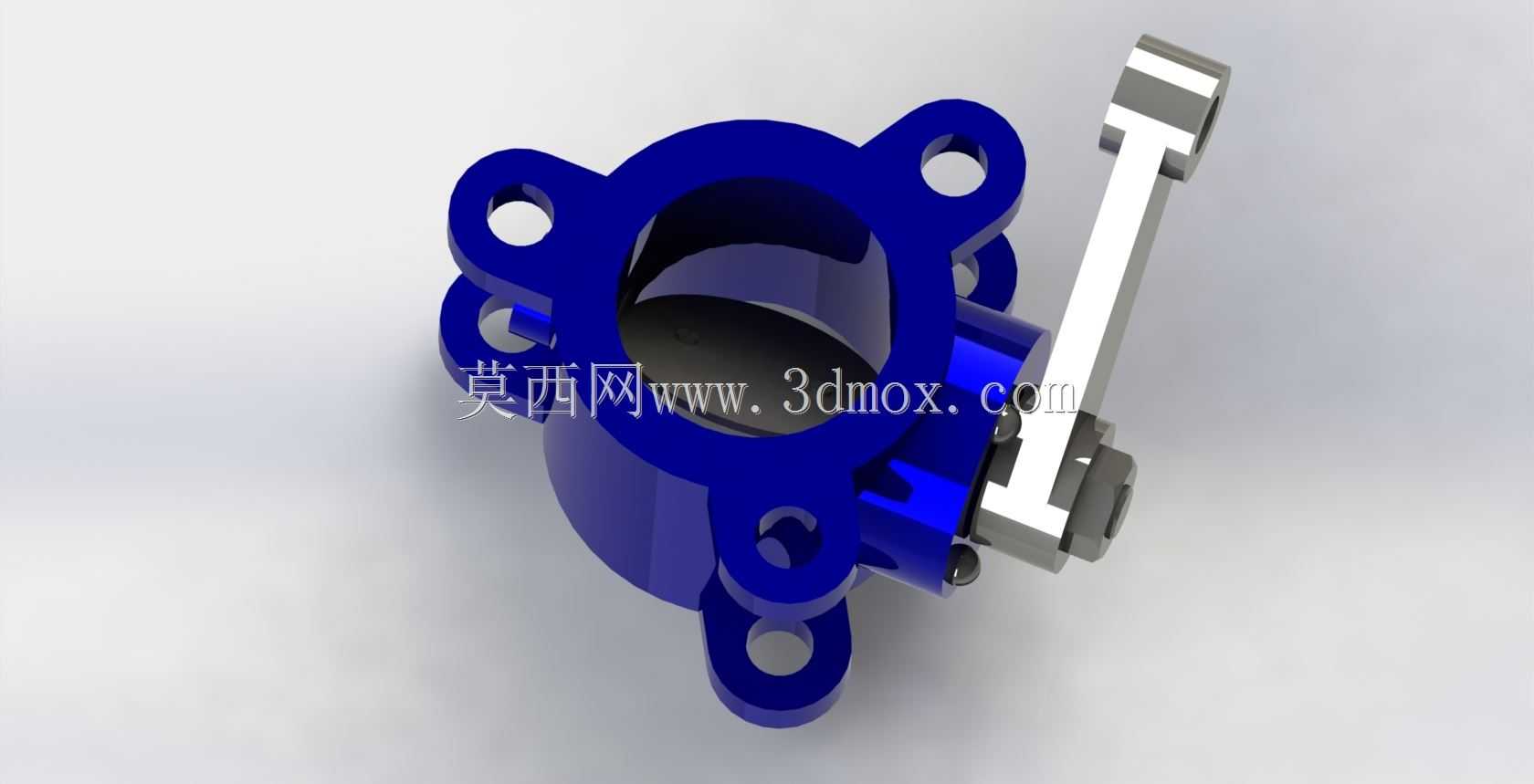

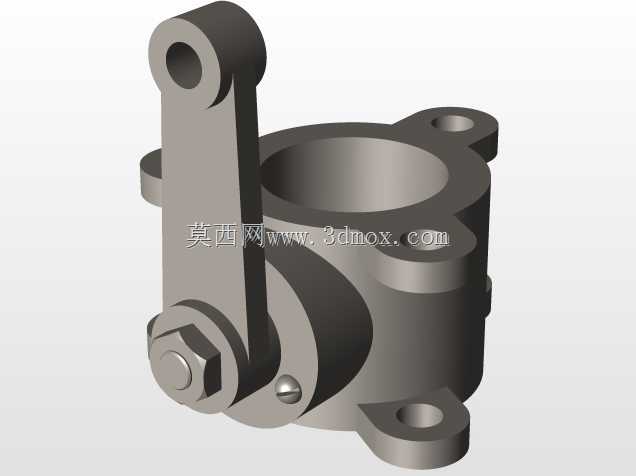

手动对夹式蝶阀结构三维设计

　　在市政给排水、暖通空调、化工流体输送、轻工制程管路等场景中，蝶阀是应用占比极高的截断与调节类管路元件，这款手动对夹式蝶阀的三维结构设计，完全围绕现场安装、操作、维护的实际工程需求展开。从实际工况适配来看，这类蝶阀通常用于公称通径DN50至DN150的中低压管路，工作压力覆盖1.0MPa、1.6MPa两个常用等级，适用介质包括常温清水、暖通循环水、无强腐蚀性的工业流体，部分密封件适配改性后也可用于弱酸碱介质输送场景。

　　设计过程中首先考虑的是安装边界的适配性，对夹式的阀体结构没有自带法兰，依靠管路两端的配对法兰夹持固定，因此阀体两端的密封面定位凸台尺寸严格匹配国标法兰的密封面尺寸，阀体周向的四个安装耳孔的孔距、孔径完全对应同压力等级法兰的螺栓孔位，安装时无需额外加工适配件，直接穿入连接螺栓即可完成固定，相比法兰式蝶阀能节省30%左右的安装空间，尤其适合管路排布紧凑的设备夹层、管井内部等狭窄安装场景。阀体流道采用直通式等径设计，没有突兀的缩径结构，介质通过时的流阻系数仅为0.2至0.3，远低于同通径的截止阀，能有效降低管路输送过程中的压损，减少泵组的扬程损耗。

　　操作结构的设计充分考虑了现场手动操作的人机工程学，杠杆式手柄的长度经过力矩核算，在额定工作压力下，操作人员无需借助加力杆即可完成90度回转的启闭动作，手柄上带有明确的启闭方向标识，同时手柄与阀杆的连接采用扁方定位结构，避免长期操作后出现手柄打滑、开关位置偏移的问题。阀杆与阀体之间的密封采用多层填料组合结构，既保证转动过程中的密封性，又不会因为填料压得过紧导致操作力矩过大，阀杆下端与蝶板的连接采用销钉防脱结构，避免管路压力波动时蝶板与阀杆脱离引发管路失控。蝶板的密封面采用整体包覆式弹性密封结构，关闭时密封面与阀体上的阀座形成整圈均匀的线密封，即使介质中带有少量细小悬浮杂质，也能依靠密封件的弹性变形实现可靠截断，杜绝内漏问题。

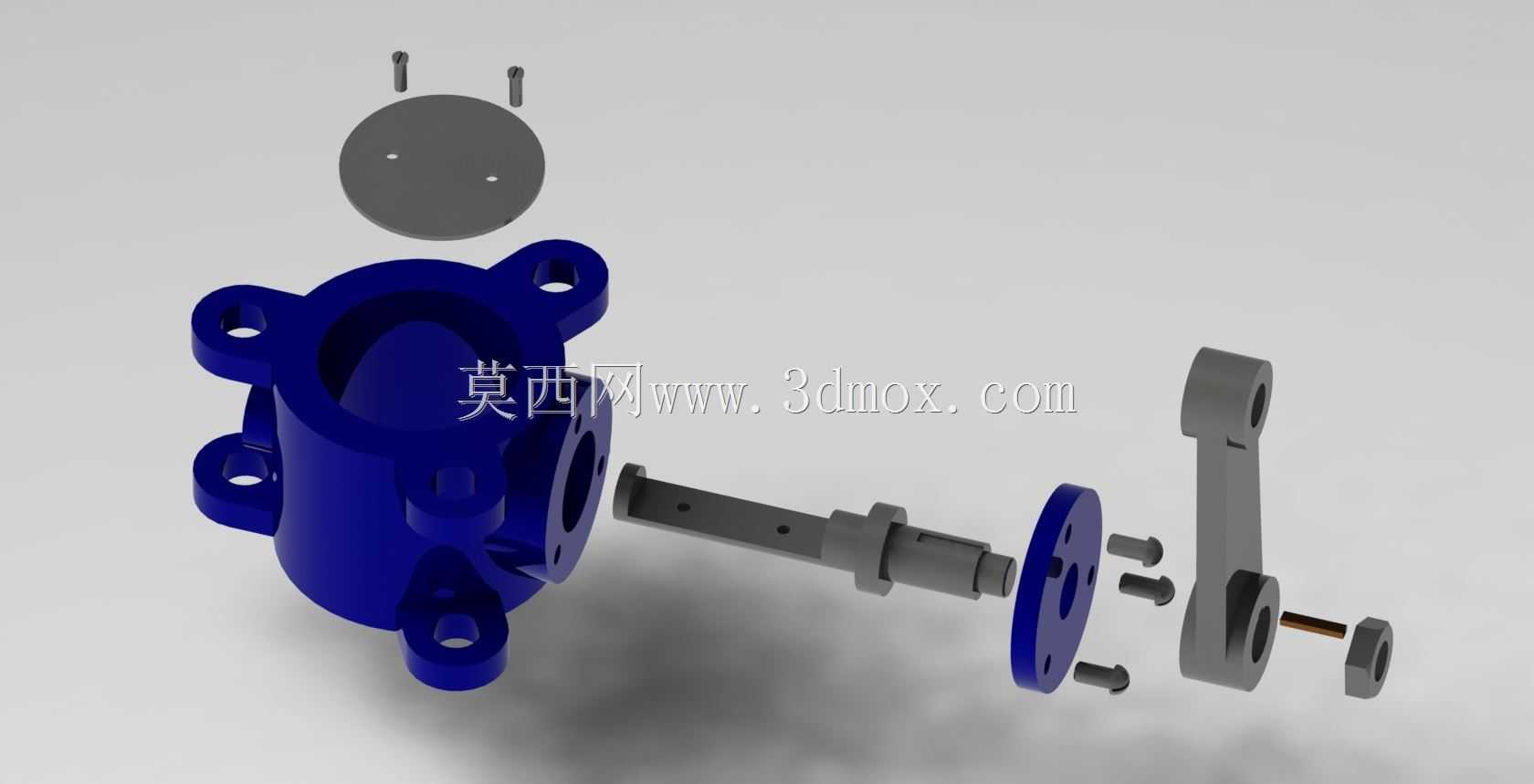

　　从三维建模的细节处理来看，所有安装孔位都做了端部倒角，避免安装时螺栓卡滞；阀体的铸造圆角全部按照实际铸造工艺要求设置，最小圆角不小于R3，避免铸造过程中出现应力集中、冷隔等缺陷；手柄的握持部位做了防滑纹理处理，表面做圆弧过渡，没有尖锐棱角，避免操作时划伤操作人员。整个模型的装配关系完全还原实际产品的装配顺序，从阀体、阀座、蝶板、阀杆、填料压盖到手柄、紧固件，每个零件的配合公差都按照机械设计手册的推荐值设置，转动副的配合间隙控制在0.1至0.2mm之间，既保证转动灵活，又不会出现旷量过大导致的开关位置偏差。

　　在实际选型应用中，这类蝶阀相比同参数的闸阀、球阀，整体重量轻40%以上，安装维护成本更低，日常维护时仅需拆开填料压盖即可更换密封填料，无需将整个阀体从管路上拆下，大幅缩短管路检修的停机时间。设计时还考虑了工况扩展的需求，阀体上的驱动连接端尺寸符合标准驱动件安装接口，后续如果需要加装气动、电动执行机构，无需更换阀体，直接拆下手动手柄即可适配安装，能满足后续管路自动化改造的需求，无需重新采购整阀，降低用户的改造成本。
