法兰式三通换向球阀工业结构设计

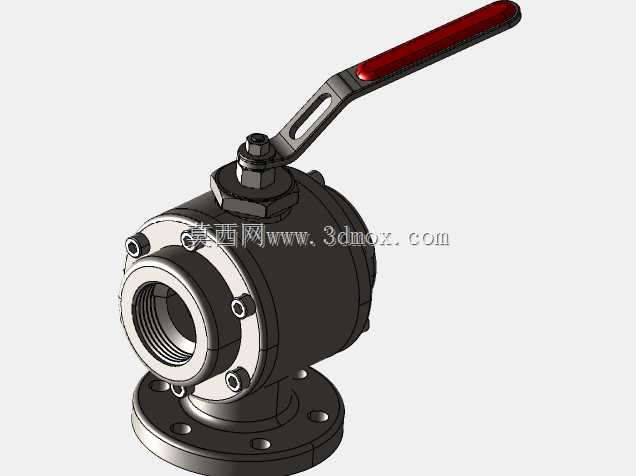

　　在化工流体输送、暖通水循环、中小型制程管路的改造项目里，经常会遇到单路流体需要切换流向、或者两路介质合流/分流的工况，这时候普通两通球阀无法满足换向需求，加装多组两通阀不仅会增加管路接头数量、提升泄漏风险，还会占用更多安装空间，三通球阀的应用就是为了解决这类场景的痛点。这款三通换向球阀采用法兰式底部安装结构，底部带圆形法兰安装盘，盘上预留均匀分布的螺栓过孔，可直接固定在管路支架或者设备基座上，安装时无需额外加工转接支架，能有效缩短现场装配的工时。阀体三个通路均采用法兰连接端，每个法兰端面上加工有密封槽与螺栓孔，和管路法兰对接时可通过缠绕垫或者金属环垫实现静密封，适配PN16到PN40压力等级的中低压管路工况，适用介质包括清水、

　　液压油、低腐蚀性化工流体等常规工业介质。从结构设计逻辑来看，这款球阀采用T型流道的球体结构，球体内部流道为三通交汇结构，通过阀杆带动球体旋转90度即可实现不同通路的导通切换：既可以实现单入口双出口的分流功能，将主路来流分配到两个不同的支管路，也可以实现双入口单出口的合流功能，将两路介质汇总到同一输出管路，还可以关闭其中一个通路实现普通两通阀的通断功能，相比L型流道的三通球阀，T型流道的工况适配性更强，能满足更多复杂管路的流向切换需求。操作端采用带红色防滑护套的杠杆式手柄，手柄长度经过力矩核算，普通操作人员无需借助加力杆即可完成带压状态下的换向操作，手柄和阀杆之间通过扁方结构连接，加装防松顶丝避免长期操作后手柄松动脱落；

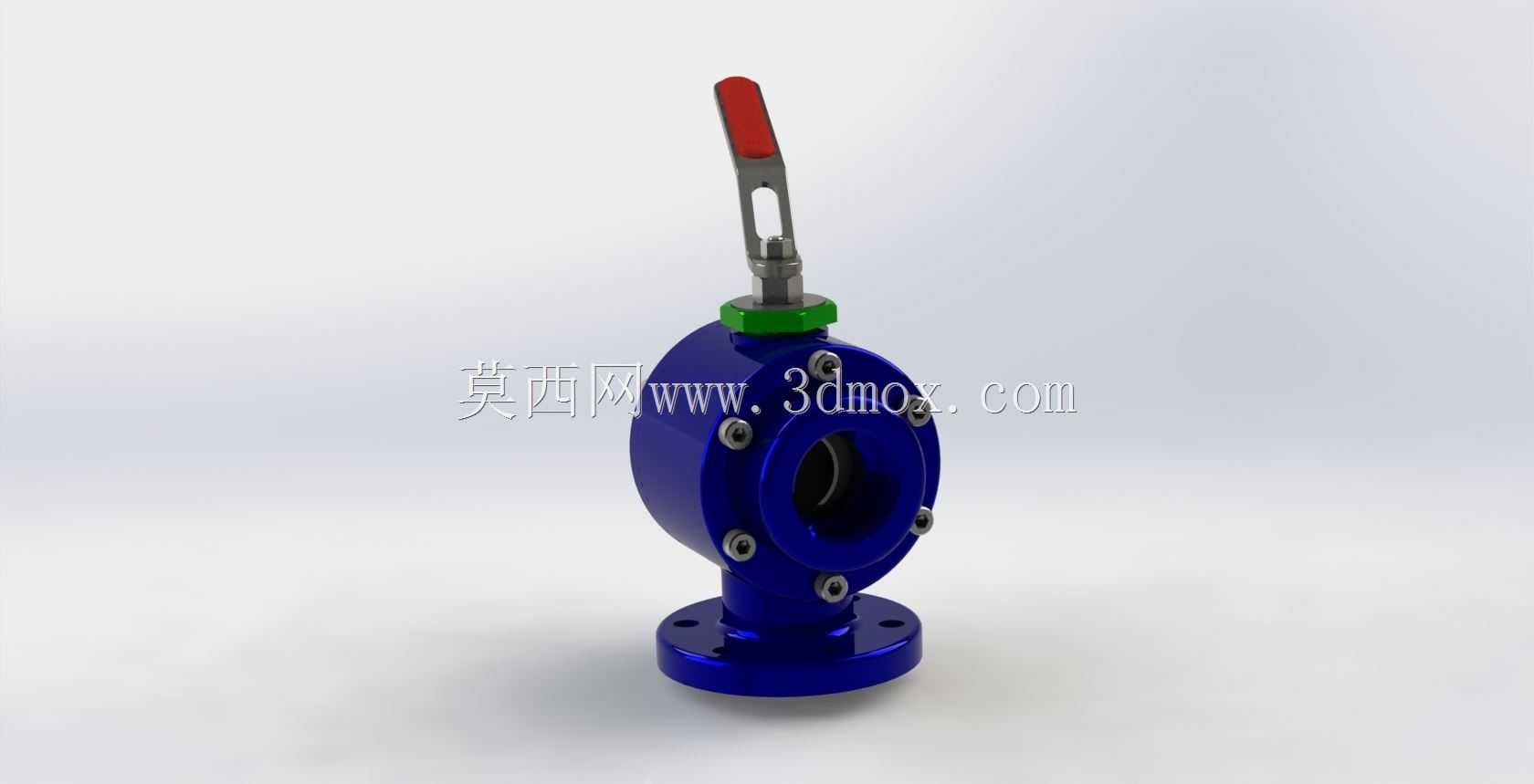

　　阀杆和阀体之间采用多级填料密封结构，填料压盖通过螺栓压紧，当长期使用出现阀杆处微漏时，可逐步拧紧压盖螺栓补偿填料磨损量，无需整体拆解阀门即可完成在线维护，大幅降低设备运维成本。阀体外部采用蓝色涂装，一方面是工业管路中流体阀的常用标识色，方便现场运维人员快速识别阀门类型，另一方面涂装层可隔绝阀体金属材质和外界空气、水汽的接触，提升阀门在潮湿车间、户外管路等场景下的防锈能力。在安装边界设计上，三个法兰接口的中心距经过严格尺寸校核，和同通径的标准管路法兰对接时不会出现错位问题，底部安装法兰的螺栓孔位置和通用管路支架的安装孔位匹配，安装后阀门整体重心落在底部安装盘的中心范围内，即使管路存在小幅振动也不会出现安装松动的问题。

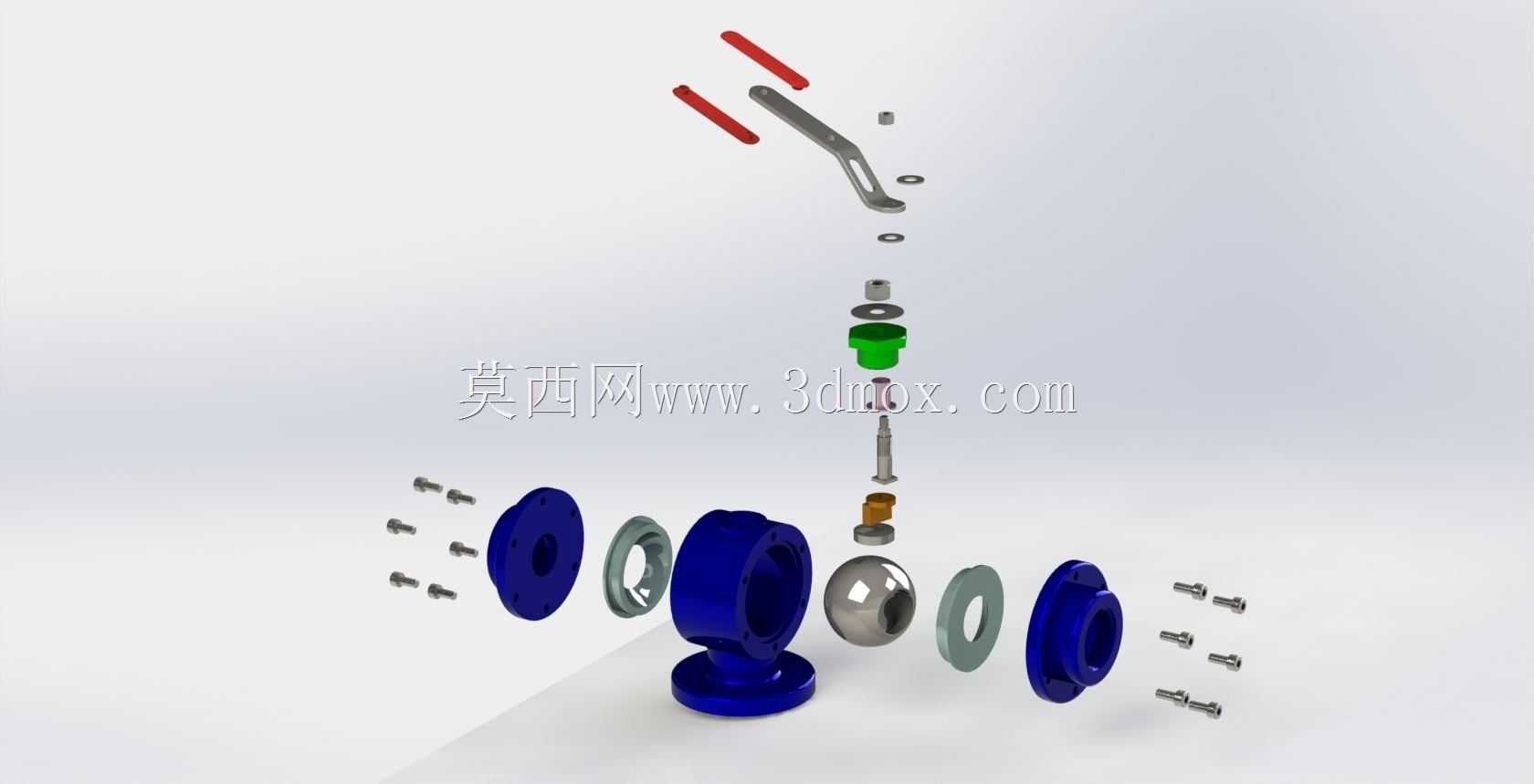

　　球体和阀座之间采用软密封结构，密封副的贴合精度经过研磨处理，换向操作时的力矩稳定，不会出现卡滞现象，同时密封性能可靠，在额定压力下可实现零泄漏，避免管路介质因为阀门内漏出现串流问题，影响整个管路系统的运行稳定性。在实际选型应用中，这款三通球阀可直接替代传统管路中三个两通球阀组成的换向阀组，减少了四个法兰连接点，不仅降低了管路的整体泄漏概率，还能将换向操作从原来的依次开关三个阀门简化为单次扳动手柄，大幅降低操作人员的误操作概率，尤其适合在需要频繁切换流向的制程管路中使用，比如循环水系统的冷热流切换、化工配料系统的管路切换、液压系统的油路换向等场景。建模过程中对每个零件的配合公差都做了对应设置，比如阀杆和阀体的配合间隙控制在合理范围，既保证阀杆转动灵活，又不会因为间隙过大导致密封填料偏磨；球体和阀座的配合面做了贴合度校验，保证在全行程转动过程中密封副始终保持均匀贴合，不会出现局部磨损过快的问题。
