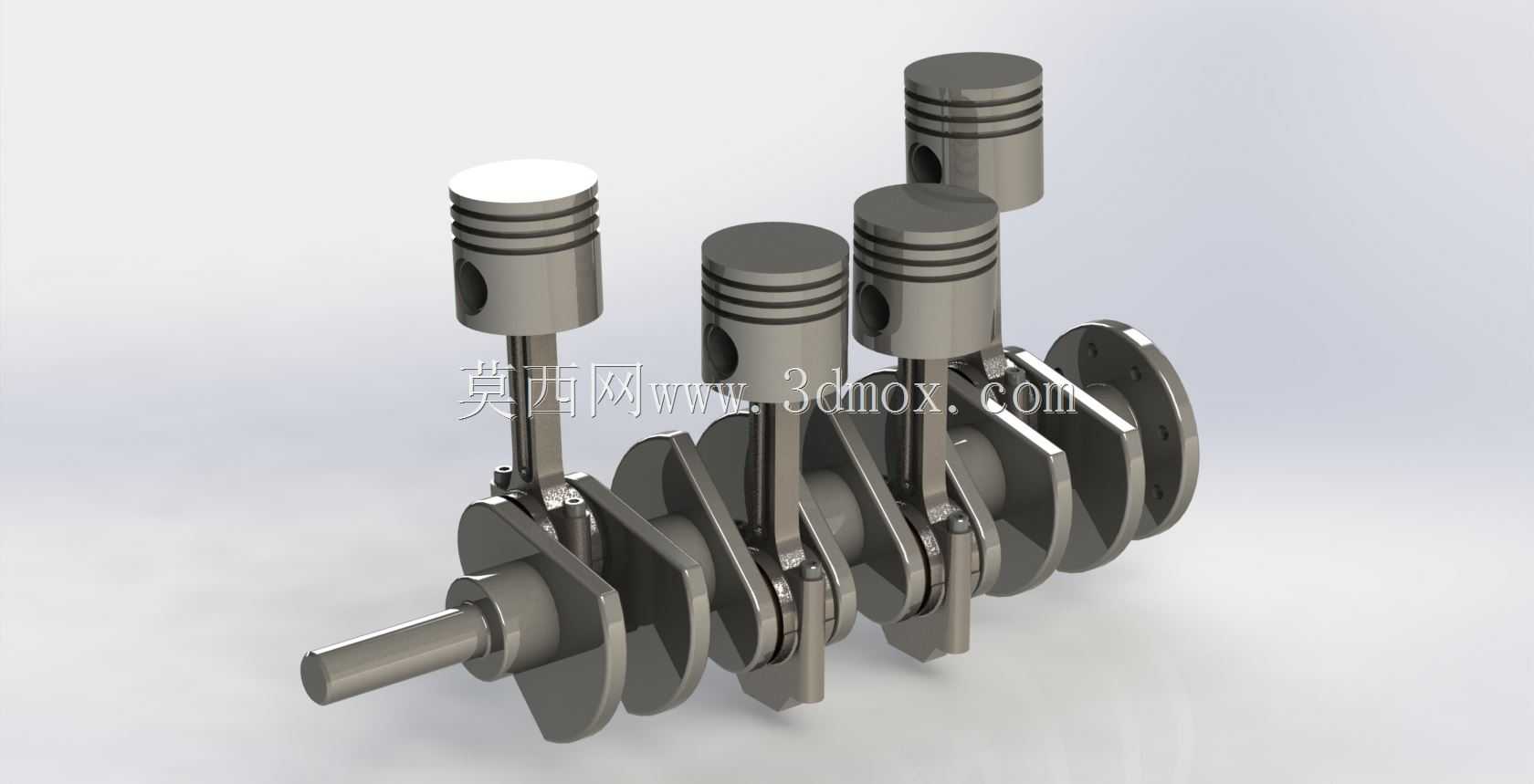

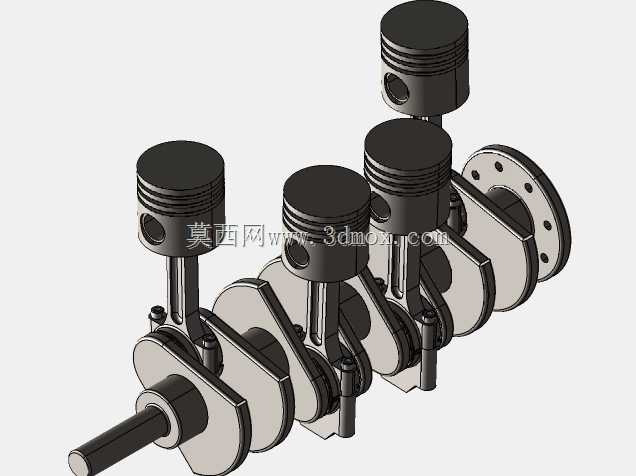

直列四缸发动机曲柄活塞传动组件

　　这套直列四缸曲柄活塞组件，是往复式内燃机核心的动力转换单元，日常在小排量乘用车、通用小型发电机组、农用作业机械的动力舱内都能见到同结构的部件，负责把燃料燃烧产生的气体爆发压力，通过活塞的直线往复运动转化为曲轴的旋转扭矩，向外输出动力。从结构设计逻辑来看，四个活塞沿曲轴轴向等距排布，相邻气缸的曲柄销错开180度相位，能保证四个气缸按固定做功顺序交替出力，把活塞往复运动产生的惯性力尽可能在组件内部平衡，降低整机运转时的振动幅度，减少动力输出端的扭矩波动。活塞头部预留了三道环槽，分别用来安装气环与油环，气环负责密封燃烧室的高压燃气，避免压缩、做功行程的气体泄漏到曲轴箱，油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧。

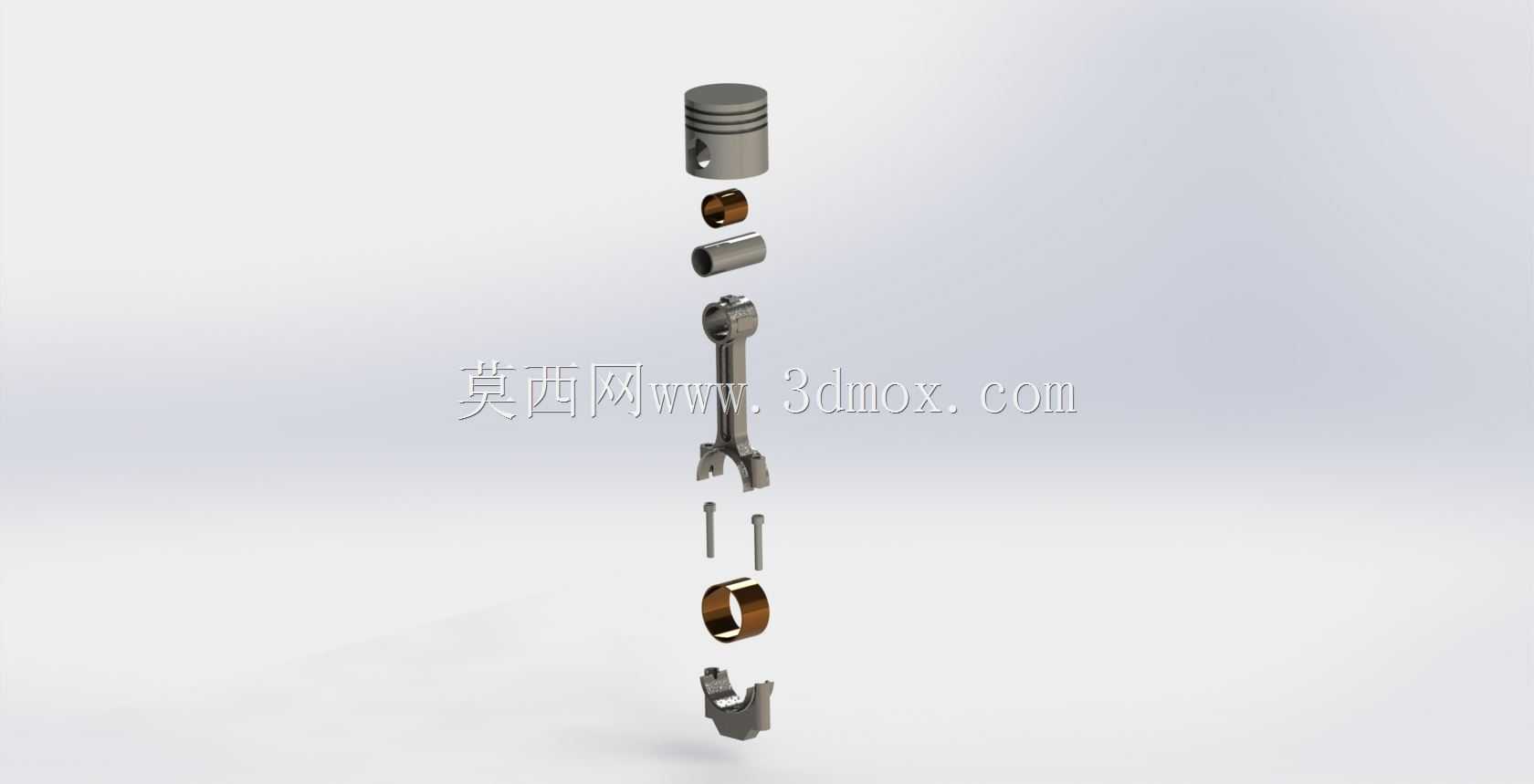

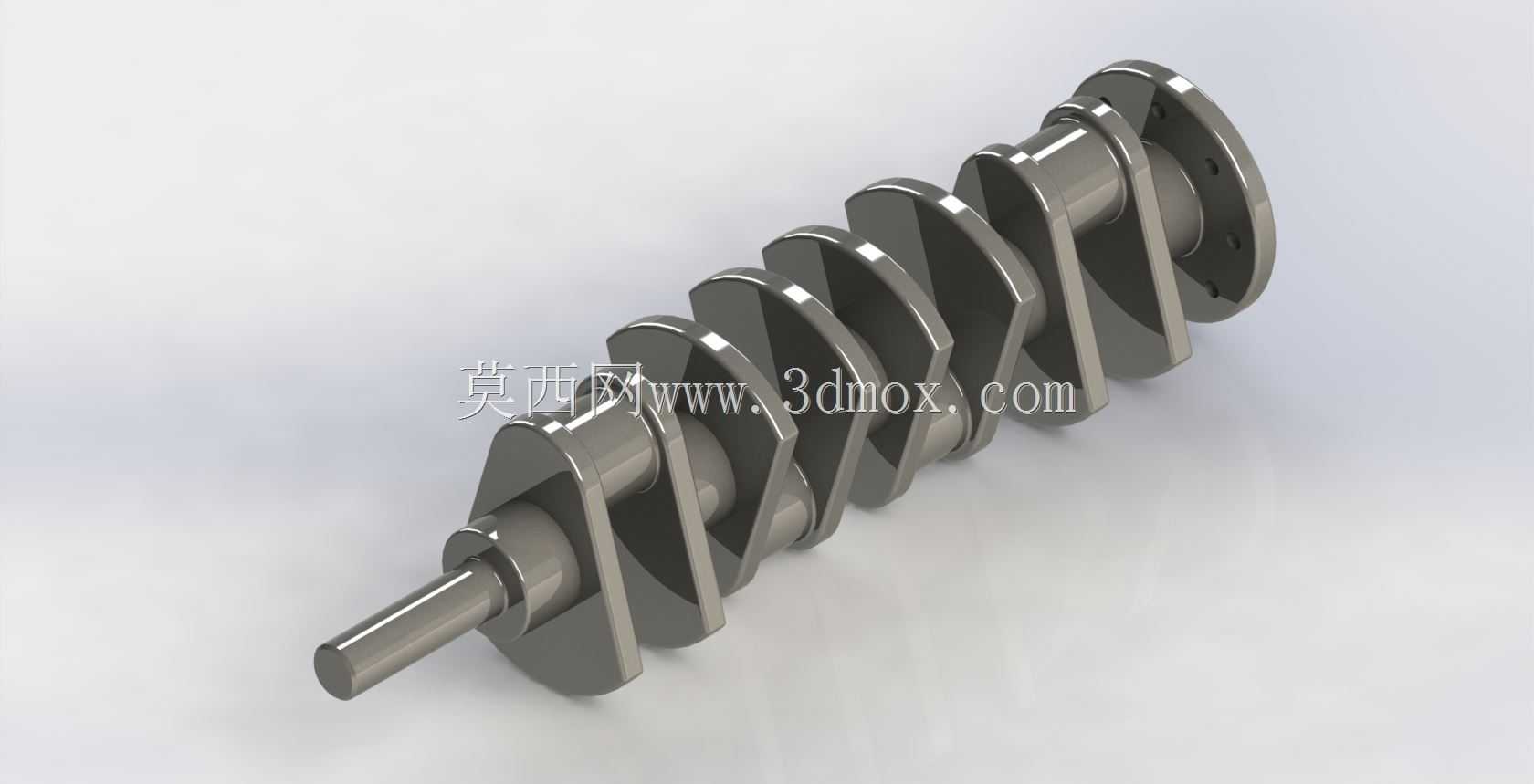

　　活塞销采用全浮式设计思路，常温下活塞销与活塞销座、连杆小头衬套之间保留合适的配合间隙，发动机达到工作温度后，活塞销可在销座和衬套内小幅转动，让活塞销圆周方向的磨损更均匀，延长部件使用寿命。连杆采用工字形截面结构，在保证足够抗拉、抗弯强度的前提下，尽可能降低自身往复运动质量，减少高速运转时产生的惯性载荷，连杆大头采用剖分式结构，通过连杆螺栓与曲柄销紧固，轴瓦表面的减磨合金层能降低曲柄销转动时的摩擦阻力，同时缓冲做功行程的冲击载荷。曲轴部分采用整体锻造结构，四个曲柄臂搭配平衡重块，平衡重块的偏心质量专门用来抵消活塞、连杆往复运动产生的一阶、二阶惯性力，让曲轴在额定转速区间内运转更平稳，避免出现共振问题。曲轴前端预留了正时齿轮、

　　皮带轮的安装轴颈，可用来驱动配气机构、冷却水泵、发电机等附属部件，后端设置有飞轮连接法兰，通过飞轮储存做功行程的能量，带动曲轴完成排气、进气、压缩三个非做功行程，保证动力输出的连续性。从安装边界来看，这套组件的轴向安装尺寸适配常规1.3-1.6L排量的直列四缸发动机缸体，曲轴主轴颈的直径、轴向定位台肩的尺寸都匹配主流乘用车发动机的缸体主轴承座安装位，活塞裙部的椭圆型线设计，是考虑到发动机工作时活塞头部温度高于裙部，热膨胀量更大，冷态下活塞裙部与气缸壁保留合理配合间隙，热态下裙部膨胀后能与气缸壁保持均匀贴合，避免出现拉缸、敲缸的故障。实际选型匹配时，需要注意活塞行程与曲轴回转半径的对应关系，曲柄销的回转半径直接决定活塞的上下止点距离，

　　也就是发动机的工作行程，直接影响整机的排量与输出扭矩特性；连杆大小头的中心距也要与活塞压缩高度匹配，保证活塞到达上止点时，燃烧室余隙高度符合设计要求，避免出现活塞碰撞气门的故障。这套组件的建模过程还原了实际加工的工艺细节，比如曲轴的油道通路、连杆大头的定位止口、活塞销座的卡环槽位置，都和实际量产部件的结构一致，可用于内燃机结构教学、动力系统改装方案的结构验证，也能作为相关传动部件设计的参考样例，帮助设计人员快速理解曲柄连杆机构的运动逻辑，校核运动过程中部件之间的干涉边界，比如活塞运动到下止点时，连杆与曲轴平衡重、缸体下部的间隙是否足够，曲轴转动时曲柄臂与缸体主轴承座的避让空间是否满足设计要求。
