多关节教学用机械臂结构设计方案

　　这款多关节机械臂的结构设计，最初是面向基础教育场景的实操教学需求开发，整体构型参考了工业级串联机械臂的运动逻辑，但在结构复杂度、加工成本上做了针对性优化，适配中小学科创教育、职业院校基础机器人实训的使用场景，既能够完整演示串联机械臂的运动学原理，也能让学习者通过拆装、调试理解关节传动、末端执行的核心逻辑。从实际使用场景来看，这类机械臂不需要承担工业产线的重载作业任务，核心用途是完成轻量物件的拾取、移位、定点放置演示，可搭配不同的末端夹具完成积木分拣、物料搬运模拟、轨迹绘制等教学实验，帮助学习者建立机器人运动控制、机械结构传动的直观认知。

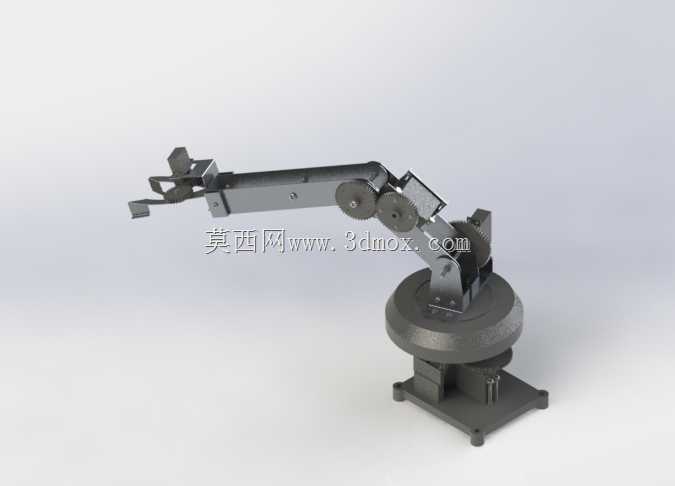

　　从功能特性上看，整机采用串联多关节布局，底座部分设置了回转支撑结构，可实现整臂360度水平方向回转，满足平面范围内全角度的作业覆盖需求；大臂、小臂部分均采用铰接式关节连接，每个关节处设置了带轮传动结构，通过同步带传递动力，既能够保证关节转动的同步性，也能将驱动部件的安装位置向底座侧偏移，降低臂体自身的运动惯量，提升臂体运动时的稳定性。末端执行部分采用夹爪式结构，夹爪的开合通过独立的传动链路控制，可适配不同形状的轻量小物件夹持，夹爪的开合行程做了限位设计，避免超程运动导致的结构损坏。

　　设计思路上，整个结构优先考虑了易加工、易装配的需求，大部分结构件采用板材折弯、型材切割的工艺即可加工，不需要复杂的五轴加工工序，降低了教学场景下的制作成本；关节处的铰接轴采用标准件搭配衬套的结构，磨损后可快速更换，不需要整体更换臂体结构，适配教学场景下高频拆装、反复调试的使用特点。同时，整个臂体的走线空间做了预留，臂体侧面、关节铰接处都设置了走线槽，可将驱动线缆、信号线缆内置在结构内部，避免运动过程中线缆剐蹭、缠绕，提升设备使用的可靠性。

　　从外形尺寸与安装边界来看，整机处于收缩状态时的整体高度不超过四百毫米，底座安装面的直径约一百八十毫米，底座上设置了四个对称分布的安装孔，可通过螺栓直接固定在实训台、桌面等平面上，安装固定后臂体完全伸展时的最大作业半径约三百五十毫米，垂直方向的最大作业高度约三百二十毫米，作业覆盖范围完全满足桌面级教学演示的需求，不会占用过多的实训台面空间。关节运动的极限位置都设置了硬限位结构，大臂的俯仰角度范围控制在负三十度到正七十度之间，小臂的俯仰角度范围控制在负四十五度到正六十度之间，避免关节超程转动导致的结构干涉，同时也能在调试过程中保护驱动部件不受冲击损坏。

　　在结构细节处理上，每个关节的转动副都预留了间隙调整空间，可通过调整铰接轴的锁紧螺母来控制关节转动的阻尼，既能够保证臂体运动时无卡顿，也能在动力断开时让臂体保持在当前姿态，不会因为自重出现下坠，方便教学过程中的姿态演示、结构讲解。底座部分采用分层式结构，下层为安装固定层，中间层可容纳驱动控制板、接线端子等电气部件，上层为回转支撑层，分层设计让电气部件的安装、检修都更加方便，不需要拆解整个臂体就能完成线路检查、部件更换。夹爪部分的指面做了防滑纹理处理，夹持光滑表面的小物件时不会出现滑脱，同时夹爪指片采用可更换设计，可根据夹持物件的形状更换不同构型的指片，拓展教学实验的内容范围。
