便携式多通道数据采集记录器三维设计

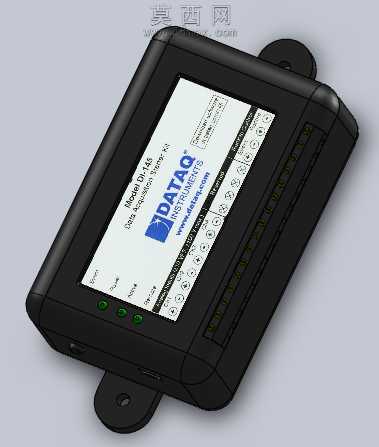

本作品为便携式多通道数据记录器的三维建模设计，整体采用一体化手持便携的造型思路，在建模阶段优先还原设备的工业实用属性，通过三维软件的实体建模功能搭建核心主体结构：首先构建带圆角过渡的长方体主壳体，壳体边缘做圆弧倒角处理，既避免尖锐棱角带来的使用磕碰风险，也契合工业手持设备的人体工学握持需求。壳体上下两端延伸出带安装孔的固定耳片，可通过螺丝将设备固定在工业现场的支架、机柜等安装位，适配不同场景的固定安装需求。正面区域预留嵌入式显示屏的安装槽位，屏幕下方排布三个状态指示灯的开孔，建模时精准控制各开孔的位置公差，保证后续虚拟装配时屏幕、指示灯组件与壳体的贴合度。设备侧面设计多组模拟信号输入接口的排布位，对应产品4通道模拟量采集的功能属性，同时预留迷你USB输出接口的安装位，满足数据导出、设备供电的结构需求。材质渲染阶段，主壳体选用哑光磨砂黑色工程塑料材质，调整材质的粗糙度参数还原工业塑料的细腻磨砂质感，避免过度反光带来的廉价感；屏幕区域采用高透光玻璃材质，添加轻微的屏幕反光效果，模拟真实设备屏幕的显示质感，屏幕表面印刷的品牌标识、参数标注、功能按键图示都通过贴图映射精准对齐屏幕区域，还原真实设备的面板布局；状态指示灯采用半透明绿色塑料材质，添加微弱的自发光参数，模拟设备通电后的指示灯点亮效果；固定耳片与主壳体做一体化材质处理，保证外观的整体性。结构设计上充分考虑设备的工业使用场景，壳体做等壁厚处理，内部预留电路板、存储模块、供电模块的安装空间，各接口位置做加强筋结构设计，提升接口区域的结构强度，避免频繁插拔线材导致的壳体损坏。整体建模过程严格遵循工业电子设备的设计规范，所有尺寸比例参考真实工业数据记录器的参数设定，各部件的装配间隙控制在合理范围，既保证外观的还原度，也具备结构设计的合理性，可用于产品外观验证、结构样机参考、工业教学演示等场景。
