立式蒸汽动力发生装置结构设计

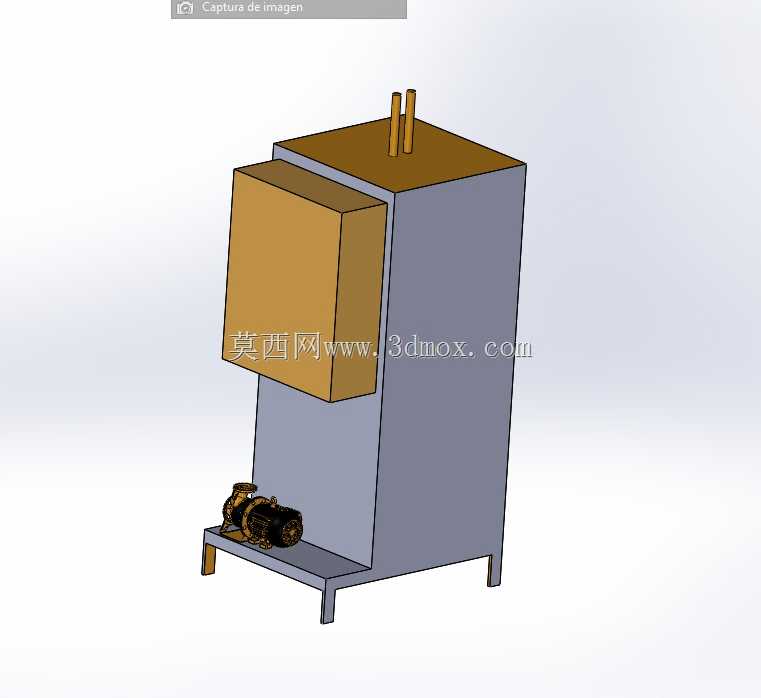

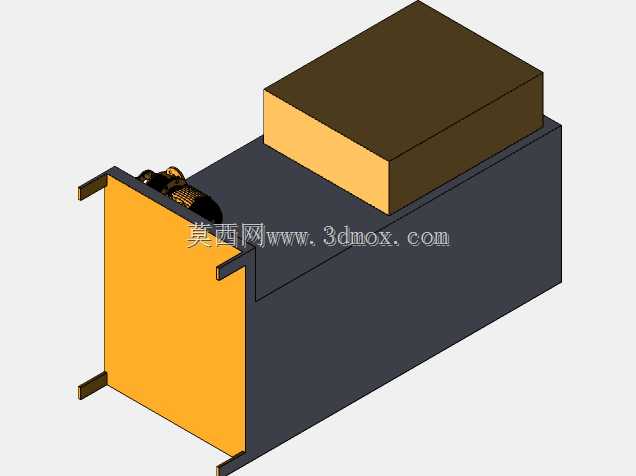

　　在分布式小型供能、户外作业临时供电、教学演示实验等场景中，这类立式蒸汽动力发生装置有着不可替代的应用价值，它不需要依赖市政电网接入，通过燃料燃烧加热水产生高压蒸汽，将热能转换为旋转机械能最终输出电能，可适配无电网覆盖的偏远区域作业、科普场馆动力原理展示、小型应急备用供电等多种实际需求。从结构布局来看，该装置采用立式一体化设计思路，主体承压储水腔体为立式矩形结构，相比卧式同容积设备大幅缩减了水平方向占地尺寸，顶部预留的两个竖向接口分别为蒸汽输出通道与补水/泄压接口，接口位置做了加厚凸台设计，避免长期承压运行出现接口渗漏问题。装置侧部挂载的方形箱体为控制与配电集成模块，将蒸汽压力监测、输出电压调节、过载保护等元器件集中布置在独立腔体内，

　　与高温主腔体之间预留了20mm的空气隔热间隙，既减少高温对电气元件的寿命影响，也方便后期检修时单独拆解电气模块，无需触碰高温承压部件。底部的支撑框架采用型钢焊接成型，四个支脚做了向外延伸的翻边结构，安装时可通过膨胀螺栓直接固定在硬化混凝土地面，支脚高度预留了120mm的底部操作空间，方便布置冷凝水回收管路、清理设备运行过程中掉落的杂物。框架前部挂载的旋转动力总成是能量转换的核心部件，高压蒸汽通过管路接入该总成的进气腔，推动叶轮旋转输出扭矩，总成与主腔体之间的连接管路采用金属波纹管柔性连接，可抵消设备运行过程中热胀冷缩产生的位移应力，避免管路焊缝开裂。设计过程中优先考虑了设备的运行维护便利性，主腔体侧面预留了液位观察窗安装位，

　　可实时监测内部储水量，避免干烧引发安全隐患；电气模块的接线端口全部布置在模块下侧，防止冷凝水顺着壳体流入接线腔造成短路。从安装边界来看，设备运行时顶部需要预留至少300mm的安全空间，用于蒸汽管路接驳与散热，侧部电气模块一侧需要预留600mm的操作检修空间，其余侧面预留200mm的散热间隙即可满足运行要求，整体占地尺寸仅为0.8㎡左右，非常适合空间受限的临时作业点位布置。在功能特性上，该装置可根据实际负载需求调整蒸汽输出压力，匹配不同功率的发电需求，整体结构没有复杂的传动链路，核心运动部件仅为动力总成的旋转叶轮，日常维护仅需定期清理水垢、检查密封件老化情况即可，运维成本远低于同功率的燃油发电机组。结构建模过程中，

　　所有承压部件的壁厚都按照1.2倍额定工作压力做了强度冗余设计，焊接位置全部做了圆角过渡处理，减少应力集中点；支撑框架的型钢选型经过承重校核，可承受满水状态下主腔体3倍重量的载荷，即使在运输过程中出现颠簸也不会出现框架变形问题。
