FASCO H330C三极30A交流接触器结构

　　这款三极30A规格的接触器，是低压配电与小型设备控制回路里的常用执行元件，日常在暖通空调机组、小型工业加热设备、商用制冷装置的控制回路里出镜率极高，主要承担小功率负载的通断控制任务，靠线圈得电产生的电磁吸力带动动触头动作，实现主回路的接通与分断，相比同容量的刀开关，它能配合控制回路实现远程操作，还带一定的灭弧能力，分断负载时不会产生明显的外露电弧，安全性更有保障。

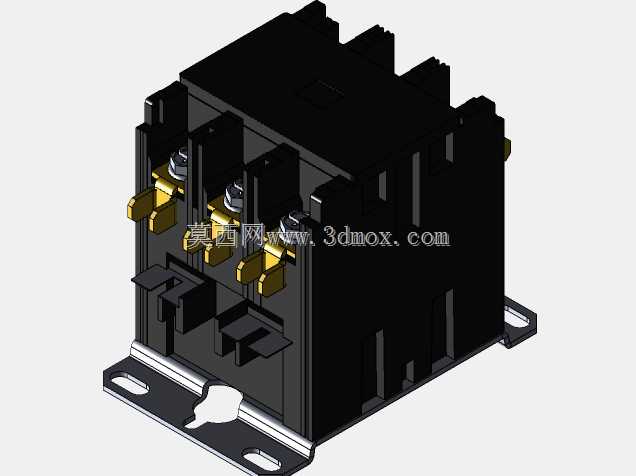

　　从结构设计来看，这款接触器采用正装式布局，电磁驱动机构布置在壳体下部，三对主触头沿壳体上部横向等距排布，每相主触头都配套独立的绝缘隔弧栅，避免分断时相间电弧窜连引发短路。主接线端采用螺栓压接结构，适配6-10平方毫米的多股铜芯导线，接线端子处做了防松垫圈设计，长期受设备振动影响也不会出现接线松动发热的问题。壳体采用阻燃级热固性塑料压制而成，表面做了加强筋结构，既提升了壳体的抗冲击强度，也能增加散热面积，降低长期工作时的内部积热。底部的安装底座采用冷轧钢板冲压成型，做了镀锌钝化处理，预留两个长圆形安装孔，适配标准35mm导轨安装也支持螺钉直接固定在安装板上，安装孔的中心距做了通用化设计，和同容量等级的主流接触器安装尺寸完全兼容，替换旧件时不需要重新打孔调整安装位。

　　在实际选型应用中，这款30A三极接触器主要用于控制额定电流25A以内的三相阻性负载，或者15A以内的三相交流电机类感性负载，线圈电压通常根据应用场景选配常见的AC220V或者AC24V规格，控制回路的接线端子布置在主触头同侧的下部位置，和主回路端子保持足够的电气间隙，避免接线时误碰引发触电风险。触头部分采用银基合金材质，相比纯铜触头抗熔焊、耐电弧烧蚀的能力更强，正常工况下的电气寿命能达到十万次以上的通断循环，机械寿命更是能达到百万次级，完全满足常规工业设备的长期使用需求。

　　建模过程中需要重点关注几个关键尺寸的还原：首先是主触头的接线端间距，必须保证相间有足够的爬电距离，符合低压电器的安全规范要求；其次是底部安装孔的位置度公差，要控制在0.2mm以内，保证实际安装时能顺利对位固定；还有壳体侧面的散热槽深度与排布，不能只做外观装饰，要和实际产品的散热结构一致，保证模型用于装配仿真时，能准确反映周边设备的安全间隙要求。另外，接触器的动触头行程是建模时容易忽略的细节，虽然静态模型不需要做运动仿真，但触头的伸出长度要和实际分闸、合闸状态的尺寸对应，避免后续做装配干涉检查时出现误判。

　　在设备配套场景里，这款接触器通常和热继电器、小型断路器搭配组成电机启动回路，安装在低压控制柜的导轨上，周围需要预留至少20mm的散热间隙，不能和发热量大的其他元器件紧贴布置。它的整体外形方正，没有突出的易损部件，运输和安装过程中不需要额外的防护结构，接线完成后只需要在主接线端套上对应的绝缘护套就能满足安全要求。相比大容量的交流接触器，这款30A规格的产品体积更紧凑，单台重量不到0.5kg，对安装板的承重几乎没有要求，很适合在小型集成式控制设备里使用，比如商用中央空调的外机控制模块、小型电加热锅炉的配电单元、自动化生产线的小型传送带驱动回路里，都能看到这类三极小容量接触器的应用。
