40VA容量开放式控制变压器结构设计

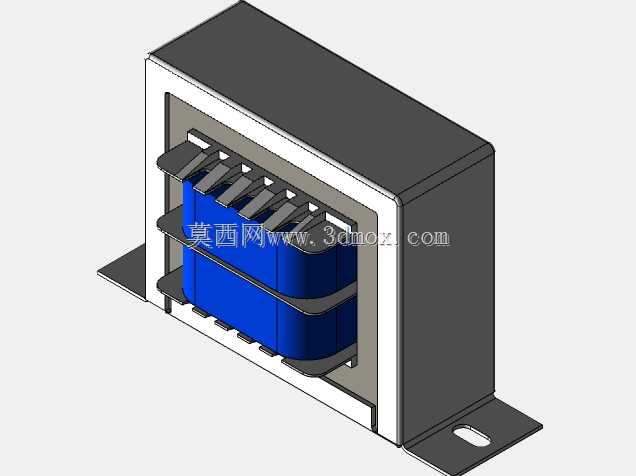

　　在工业控制回路的低压供电场景里，这类小容量工频变压器的应用覆盖范围极广，从机床操作回路的安全电压供电，到小型自动化设备的控制板电源隔离，再到仪器仪表的信号回路电压匹配，都能看到这类结构件的身影。不同于灌封式的密闭变压器，这款开放式结构的40VA控制变压器，在设计之初就优先考虑了小空间安装场景下的散热需求与接线便利性，没有额外的塑料外壳包裹，核心的绕组与铁芯直接通过金属安装支架固定，既减少了不必要的结构冗余，也能让绕组工作时产生的热量直接通过空气对流散出，避免长期密闭环境下的热量累积加速绝缘层老化。从结构设计的逻辑来看，这款变压器采用了典型的壳式铁芯布局，叠片式硅钢片组成的口字型铁芯包裹住两侧的绕组结构，

　　蓝色的绝缘骨架将初次级绕组完全分隔开，骨架上预留的槽位直接将接线引脚引出，不需要额外的接线端子排转接，接线时可以直接将导线压接在引脚上，减少了回路的接触电阻，也压缩了整体的结构高度。两侧伸出的L型安装支架是整个结构的受力核心，支架上的长圆形安装孔做了圆角过渡处理，既可以适配不同孔距的安装板，也能在设备运行产生轻微振动时，留出微小的位移余量避免支架应力断裂，安装孔的位置经过重心校核，确保变压器固定后重心落在安装面的支撑范围内，不会因为长期振动出现固定螺丝松动的情况。实际选型应用时，需要重点关注这款变压器的安装边界尺寸，它的整体高度不超过常规电气柜内DIN导轨旁的预留安装空间，厚度方向的尺寸也适配小型控制盒的内部夹层，

　　不需要为了容纳它额外扩大柜体的整体尺寸。绕组部分的分层设计做了绝缘隔离处理，初次级绕组之间的绝缘骨架厚度满足工频耐压的安全要求，引脚的排布顺序按照常规控制变压器的接线习惯设置，靠近支架外侧的引脚为初级高压侧，靠近铁芯内侧的引脚为次级低压侧，接线时不需要额外对照引脚定义就能快速完成接线，减少现场装配的出错概率。铁芯的叠片采用了交错叠装的工艺，接缝处的气隙被控制在极小范围内，能够有效降低空载电流与工作时的电磁噪音，即使安装在靠近操作位的设备内部，也不会产生让人不适的工频嗡嗡声。在做设备内部的结构布局时，这款变压器的安装位置需要避开强散热的风道直吹区域，虽然开放式结构散热性能好，但风道内的灰尘长期堆积在绕组缝隙里，

　　会在潮湿环境下降低绝缘性能，通常会将它布置在电气柜内的侧方安装板上，上方预留不小于20mm的散热空间，下方避开走线槽与其他发热元件，确保周围空气能够自然流通。不同于大容量电力变压器的复杂结构，这类小容量控制变压器的结构设计更偏向实用性，没有多余的装饰性结构，每一处折弯、每一个开孔都服务于安装与使用的实际需求：支架的折弯边做了钝角处理，避免装配时划伤操作人员的手部与导线绝缘层；绕组外层的绝缘胶带缠绕范围完全覆盖铜线圈，不会出现铜线外露的安全隐患；引脚的伸出长度刚好适配常规的冷压端子压接长度，不会因为引脚过长导致相邻引脚之间的安全距离不足，也不会因为引脚过短导致压接不牢固。在做三维建模时，这类产品的结构还原需要重点关注铁芯叠片的堆叠公差、绝缘骨架的卡扣配合间隙，以及安装支架的折弯回弹量，确保建好的模型导入装配体后，不会出现干涉问题，也能直接导出安装孔位图给钣金加工环节使用，不需要二次调整尺寸。
