1/2接口管路过滤干燥器结构设计

　　在制冷系统、压缩空气输送管路以及对介质洁净度、干燥度有明确要求的流体回路中，过滤干燥部件是保障系统长期稳定运行的核心基础元件，这款1/2接口规格的过滤干燥器，正是针对中小通径管路的净化需求完成的结构设计。从实际工程应用场景来看，这类部件常被布置在冷凝器出口与节流元件之间的制冷管段，或是小型气动系统的进气支路上，核心作用是拦截管路内残留的金属切屑、氧化皮、密封带碎屑等固体杂质，同时吸附回路中混入的水分，避免节流元件出现冰堵、杂质卡滞，或是管路内壁、精密阀件发生腐蚀磨损的问题。

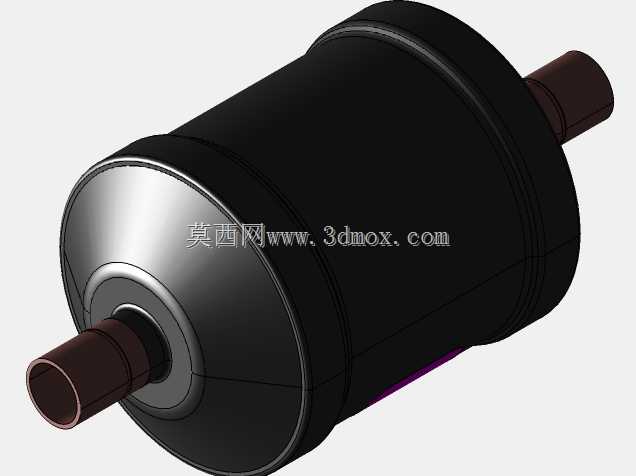

　　从结构设计思路来看，这款产品采用了两端对称的快插式管路接口，主体为圆柱形承压外壳，两端的金属端盖通过卷边压合工艺与筒体实现密封连接，无需额外的焊接工序，既保证了壳体的承压强度，也简化了生产装配的流程。接口部分采用了适配1/2管径的阶梯式插管结构，端部做了圆弧倒角处理，安装时可以直接插入对应规格的尼龙管、紫铜管，配合管路卡箍或者快插接头就能完成密封固定，不需要在接口处额外加工螺纹，大幅降低了现场安装的操作难度，也减少了螺纹连接可能带来的泄漏点。

　　产品的功能特性完全围绕管路净化的核心需求设计，筒体内部预留了足够的容腔空间，可以填充足量的分子筛干燥剂与多层不锈钢过滤滤网，气流从一端接口进入筒体后，会先经过粗滤网拦截大颗粒杂质，随后穿过干燥吸附层脱除介质中的游离水分，最后经过细滤网滤除微小固体颗粒后从另一端接口流出，整个流道的设计做了圆弧过渡处理，尽可能降低介质通过时的压力损失，避免对整个管路系统的流量造成明显影响。外壳选用了耐冷媒、耐低压腐蚀的金属材质，表面做了发黑防锈处理，可以适应制冷机房、车间气动管路等常见的安装环境，不会因为长期接触潮湿空气出现表层锈蚀脱落的问题。

　　从安装边界与尺寸适配的角度来看，这款过滤干燥器的整体外形为同轴圆柱结构，两端接口的中心轴线与筒体轴线完全重合，安装时不需要考虑偏心调整的问题，只要保证两端连接的管路保持同轴度，就可以避免安装应力集中在接口位置。筒体的外径尺寸控制在适配常规管夹安装的范围内，现场布置时可以选用标准的圆柱管夹直接固定在支架或者设备壁面上，不需要额外定制安装固定件。两端接口的插管深度做了明确的尺寸限位，安装时只要将管路插至限位台阶位置，就能保证连接的插入深度符合密封要求，不会因为插入不足导致管路脱落，或是插入过深顶到内部滤网造成流道堵塞。

　　在实际选型匹配过程中，这款1/2通径的过滤干燥器适配的管路流量区间，刚好覆盖家用小型制冷机组、实验室小型气动试验台、单工位气动工具供气支路这类场景的需求，既不会因为通径过大造成成本浪费，也不会因为通径不足导致管路压损过大。结构设计上充分考虑了后期维护的便利性，压合式的端盖结构在批量生产时可以保证密封一致性，针对一次性使用的场景可以做到免维护，对于需要更换滤芯的使用场景，也可以通过调整端盖的压合结构，实现端盖拆卸更换内部干燥剂与滤网的需求，适配不同用户的使用成本要求。整个模型的结构细节完整还原了产品的装配关系，从筒体的壁厚、端盖的卷边结构到接口的倒角尺寸，都完全按照实际加工的公差要求进行建模，能够直接用于管路系统的装配干涉检查、安装空间模拟，也可以作为同类产品改型设计的基础参考模板，帮助结构设计人员快速完成不同通径规格过滤干燥器的系列化设计工作。
