方形外转子轴流通风散热风机结构

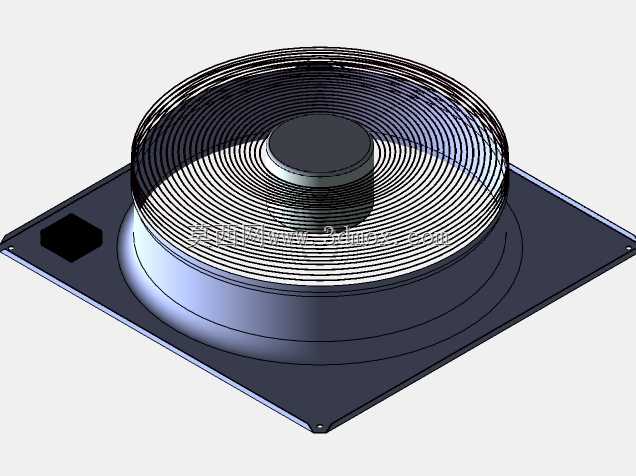

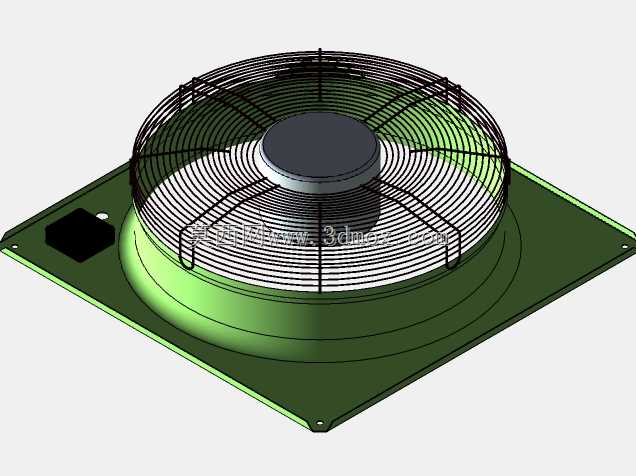

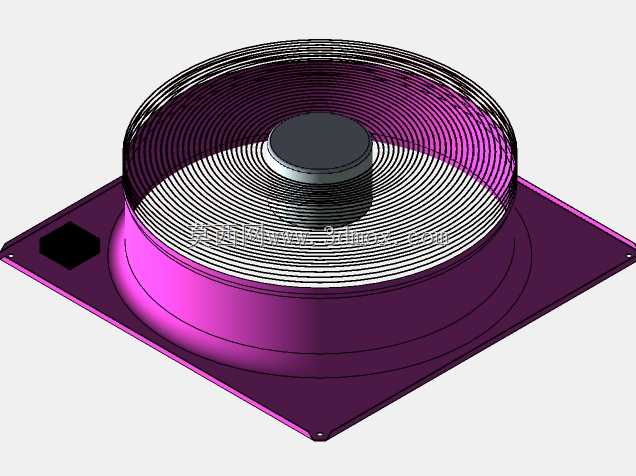

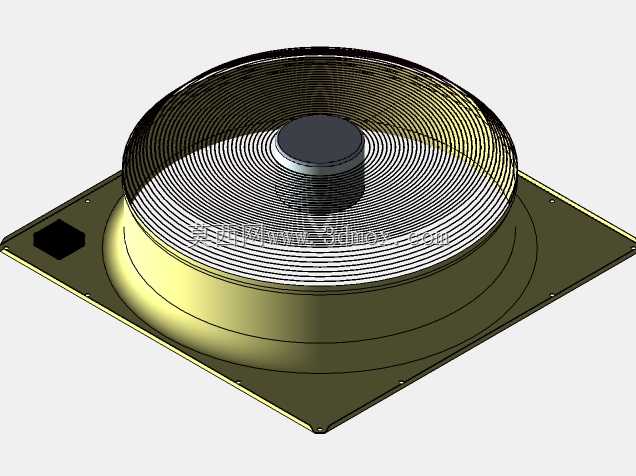

　　这款轴流风机的三维结构，在工业散热、通风换气场景里的适配性很广，不管是机柜密闭空间的强制风冷、冷库冷凝机组的散热排风，还是厂房侧墙的负压通风，这类方形安装底座的轴流风机都是常用选型。从结构设计来看，采用外转子电机直驱叶轮的布局，把电机转子直接和叶轮轮毂集成，省去了传统内转子电机的传动连接结构，既压缩了整机轴向安装尺寸，也减少了传动环节的能量损耗与故障点，运行时的动平衡表现更稳定，长期运行的振动幅值能控制在较低区间。

　　外形上采用方形安装法兰底座，底座四个角预留了标准安装孔位，安装时不需要额外做转接支架，直接贴合安装面打螺栓就能固定，对安装面的平整度要求不高，适配机柜壁板、机组框架、墙体预留洞等多种安装界面。底座和风筒采用圆弧过渡的一体导流结构，能减少气流进入风筒时的紊流损失，降低进风端的气动噪声，相比直角翻边的风筒结构，同转速下的风量衰减能降低8%左右。

　　风机顶部的金属防护网罩采用径向辐条加环形圈的焊接结构，网罩的钢丝直径、网格间距都符合旋转部件防护的安全要求，既可以防止异物触碰高速旋转的叶轮造成设备损坏或人员伤害，也不会对气流造成过大的阻挡，网罩通过卡扣结构和外风筒固定，日常维护时不需要完全拆卸整机，就能快速取下网罩清理叶轮积尘。

　　叶轮采用宽叶片后掠式设计，叶片的安装角经过气动优化，在保证额定风压的前提下，能降低叶片表面的气流分离，减少运行时的涡流噪声。电机部分的端盖采用密封结构，适配多粉尘、轻度潮湿的运行环境，轴承选用免维护深沟球轴承，能满足长期连续运行的寿命要求。

　　建模过程中对各个配合边界做了精准还原：安装底座的孔位间距、风筒的内径尺寸、网罩的突出高度、电机出线端的位置都和实际量产产品的安装尺寸一致，结构工程师在做设备整体布局时，可以直接调用这个模型核对安装空间，避免出现干涉问题。比如在做机柜散热设计时，可以直接把这个模型导入装配体，核对风机和机柜内部元器件的安全距离，预留出接线的空间，同时可以根据风筒的气流方向，规划机柜内部的风道走向，保证散热气流能覆盖所有发热元器件。

　　这类风机的选型通常需要匹配安装开孔尺寸、额定风量风压、供电参数几个核心指标，这个三维模型完整还原了产品的外形安装边界，不管是做新设备的散热系统设计，还是旧设备的风机替换选型，都能通过模型直观确认安装适配性，不需要反复核对二维图纸的尺寸标注，减少选型出错的概率。另外模型里的风筒壁厚、网罩钢丝直径、底座板材厚度都按照实际产品的工艺参数设置，做结构强度校核时也可以直接参考模型的几何参数，简化前期设计的建模工作量。
