WT150型150VA控制变压器结构设计

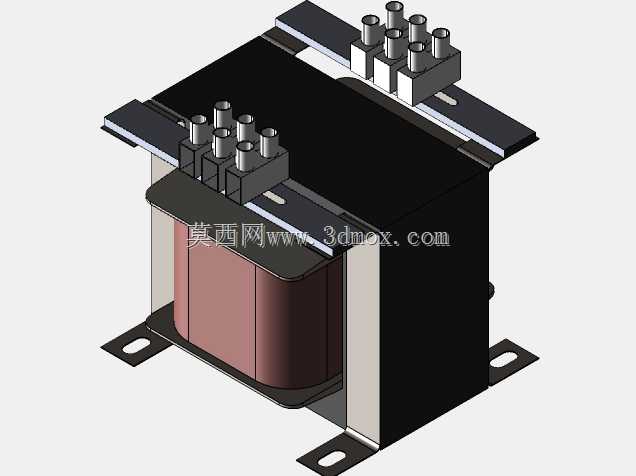

　　这款150VA容量的控制变压器，在工业低压配电场景里主要承担控制回路电压转换的作用，常见于机床控制柜、自动化设备电控箱、小型成套配电装置内部，用来把一次侧的工业常用交流电压转换成控制回路适配的低压等级，给接触器线圈、中间继电器、小型指示灯、控制按钮回路这类负载供电，避免主回路高压直接接入控制元件带来的安全隐患，同时也能在一定程度上隔离主回路的电压波动对控制侧元件的冲击。从结构设计来看，整体采用立式安装布局，底部设置了两个带腰型孔的L型安装支架，安装孔的间距和孔径适配常规电控箱内的安装梁开孔尺寸，腰型孔的设计可以抵消安装时的孔位加工误差，现场装配时不需要额外扩孔就能完成固定，安装时只需要用配套的螺栓穿过腰型孔锁紧在安装梁上即可，

　　不需要额外的转接件。核心的绕组部分采用分层绕制结构，外侧包裹绝缘防护层，绕组和安装支架之间设置了绝缘隔层，避免运行过程中绕组和金属支架之间出现爬电现象，保障长期运行的绝缘可靠性。顶部两侧分别布置了两组接线端子排，每组端子排设置了多个接线柱，分别对应一次侧不同电压抽头和二次侧的输出接线，端子柱采用带螺纹的铜质结构，接线时可以通过拧紧螺母把导线线鼻牢牢压接在端子上，不同电压等级的端子之间设置了绝缘分隔筋，避免接线时不同电位的导线误碰造成短路。两侧的压装夹件把铁芯和绕组整体夹紧固定，夹件采用折弯成型的钢板结构，既可以提供足够的压紧力避免变压器运行时因为电磁振动出现绕组松动，同时夹件和底部安装支架连为一体，

　　把整体重量通过支架传递到安装基础上，不需要额外的承重结构。设计过程中充分考虑了柜内安装的空间边界，整体外形的长宽高尺寸适配常规电控柜内的元件安装空间，不会和柜内的断路器、接触器、走线槽等其他元件产生干涉，接线端子的高度位置预留了足够的接线操作空间，现场接线时不需要把变压器拆下来就能完成导线的压接和固定，后期维护时如果需要更换接线，也可以直接在安装位操作。绕组的散热依靠自然风冷实现，外壳没有设置密封罩，绕组表面和空气直接接触，运行时产生的热量可以直接通过空气对流散发出去，在额定负载下长期运行的温升可以控制在绝缘材料允许的范围内，不需要额外加装散热风扇，降低了配套设备的复杂度和故障点。铁芯采用叠片式结构，叠片之间紧密压合，

　　减少了空载运行时的涡流损耗和磁滞损耗，降低了变压器自身的能耗，同时也减少了运行时的电磁噪音，不会因为变压器的振动带来柜内其他元件的共振问题。接线端子的标识位置预留了足够的空间，现场接线时可以直接在端子旁粘贴电压等级标识，避免后期维护时出现接线错误。整体结构没有易损的活动部件，所有固定连接都采用机械锁紧结构，在工业现场的振动环境下也不会出现连接松动的问题，适配车间、设备机房等多种工业应用场景的使用需求。
