第三代CLIC-02系列可编程逻辑控制器

　　在离散制造产线的逻辑控制场景里，这类小型一体式可编程控制器是分布式IO站点、小型专机设备的核心控制单元，常被部署在输送线分拨工位、小型装配专机、单机自动化设备的电控柜内，承担逻辑运算、输入信号采集、输出指令下发的核心作用，不需要搭配扩展机架就能满足10-20点级别的IO控制需求，适配110-220V交流供电场景，省去了额外加装开关电源的步骤，对老设备改造、小型设备量产的电控选型十分友好。

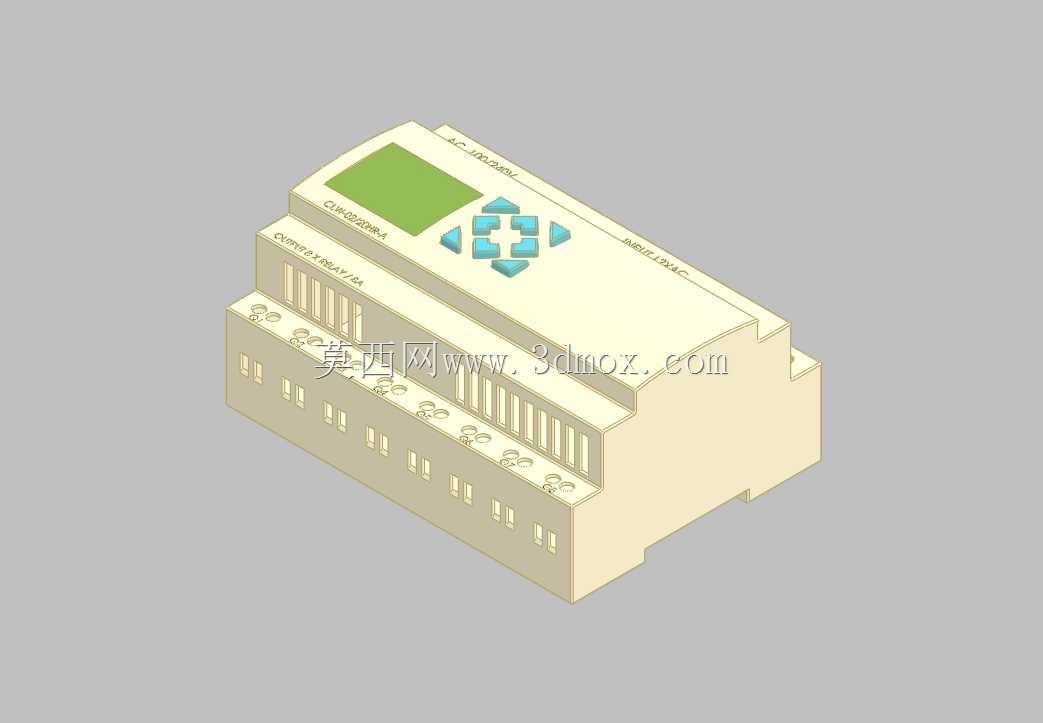

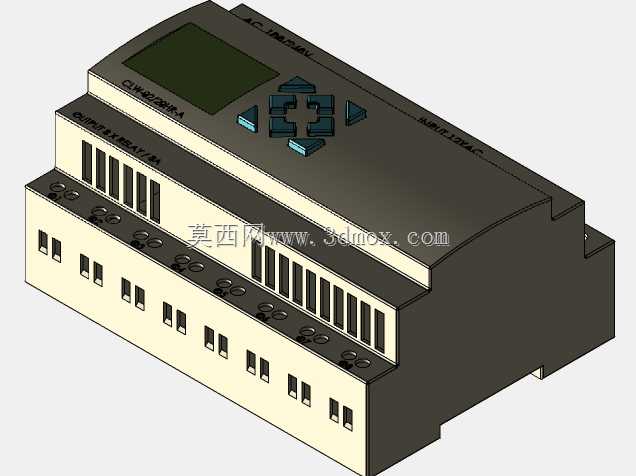

　　从结构设计来看，这款控制器采用标准导轨安装的卡扣式底座，壳体采用阻燃ABS材质注塑成型，上下分层的结构将上层的主控运算单元与下层的接线端子区域做了物理分隔，上层区域集成了状态指示灯阵列与操作按键，正面的十字方向按键配合带背光的单色显示屏，可直接在设备现场完成参数修改、逻辑调试、故障码读取，不需要额外连接编程终端就能完成基础的参数调整，适合现场运维人员快速排查故障。下层的接线端子采用螺丝压接式设计，每个端子旁都蚀刻有清晰的IO点编号与接线标识，强电供电端子与弱电信号端子之间设置了凸起的隔离筋，避免现场接线时强弱电混接造成的模块烧毁，端子排的间距符合低压电控设备的安全间距要求，适配0.5-1.5平方毫米的多股铜芯线压接，接线完成后可配套选配端子盖板，防止现场粉尘、金属碎屑落入接线区域造成短路。

　　建模过程中需要重点关注安装边界的尺寸还原：设备整体宽度适配35mm标准DIN导轨的安装卡槽，背部的卡扣采用弹性结构设计，建模时要预留卡扣的活动间隙，保证模拟装配时卡扣能顺利卡入导轨且不会出现干涉；设备上下两侧预留的散热槽采用等距格栅设计，格栅的倾斜角度为45度，既能保证内部电路的空气对流散热，又能避免垂直落尘直接进入壳体内部，建模时不能将散热槽做成通透结构，要还原内部的挡尘筋结构。正面的操作按键采用软胶材质，与壳体的硬塑料材质做分色处理，按键表面的防滑凸点要做细节还原，显示屏区域的透明视窗采用略高于壳体表面的凸起设计，边缘做了R0.8的圆角过渡，避免清洁设备时被抹布勾挂。

　　从实际应用的适配性来看，这款控制器的输出点支持继电器输出类型，可直接驱动交流接触器线圈、小型电磁阀等负载，单通道最大承载电流达到2A，不需要额外加装中间继电器就能驱动小功率负载，大幅简化外围电路的设计。设备的供电回路内置了浪涌保护电路，可适应工业现场电压波动较大的供电环境，在电网电压波动±15%的范围内都能稳定工作，不会出现误复位、程序跑飞的问题。建模时还要注意设备两侧的扩展接口细节，虽然是一体式控制器，但侧面预留了扩展模块的连接插槽，平时用塑料盖板封堵，需要扩展IO点时可直接拆下盖板连接扩展模块，插槽的定位凸台与凹槽要做精准还原，保证扩展模块装配时的定位精度。

　　在做设备整体的电控柜布局建模时，这款控制器的安装位置通常预留上下各50mm的走线空间，左右两侧预留20mm的散热间隙，不能紧贴其他发热元件布置，避免高温影响设备的运行寿命。接线区域的下方要预留足够的走线槽空间，保证每个端子的接线都能顺畅走入线槽，不会出现线缆过度弯折的情况。设备正面的状态指示灯分别对应电源、运行、故障、每个IO点的通断状态，建模时指示灯的位置要与实际丝印位置一一对应，方便后续做设备运维仿真时能直观识别设备运行状态。
