传感器配套异形法兰式衬套结构设计

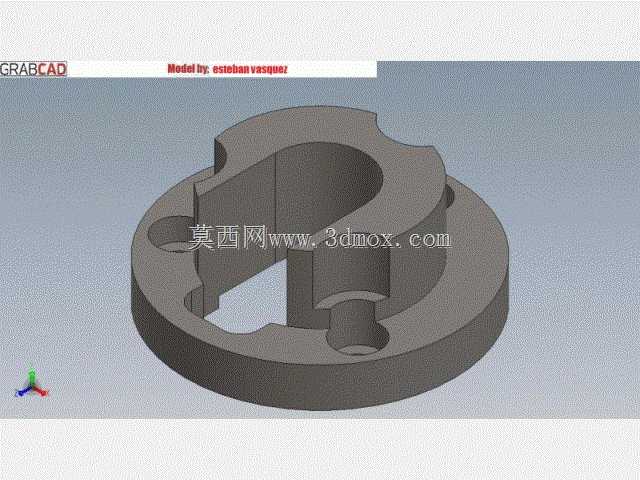

　　这款衬套属于传感器配套的精密安装定位部件，主要应用在工业检测类传感器的装配工位中，承担定位、耐磨、间隙补偿的核心作用。在自动化生产线的传感器安装场景里，不少光电、压力类传感器需要穿过设备安装板做固定，同时要避免传感器壳体与安装板硬接触带来的磨损、定位偏移问题，这类带法兰底座的异形衬套就刚好适配这类安装需求。从结构设计来看，衬套采用一体式法兰盘加中空筒体的结构，法兰盘上预留了三个均匀分布的安装沉孔，可直接通过螺栓将衬套锁紧在设备安装面板上，不需要额外做焊接或者过盈压装，拆装维护的效率更高。筒体部分做了异形内孔设计，并非常规的整圆通孔，而是根据配套传感器的出线、定位凸台结构做了避让缺口，既可以保证传感器装入后不会发生周向转动，

　　也能给传感器的侧出引线留出足够的走线空间，避免装配时挤压线缆造成信号传输故障。法兰盘的端面做了平面度公差控制，安装后与设备面板的贴合间隙可以控制在0.02mm以内，不会出现安装倾斜导致的传感器检测角度偏差。筒体的外壁与法兰盘的衔接位置做了R角过渡，避免应力集中导致长期受振动后出现根部断裂的问题，这一点在有持续振动的流水线检测工位上尤为重要，不少常规直角过渡的衬套在振动工况下使用三到六个月就会出现法兰根部开裂的问题，R角过渡可以有效分散应力，提升部件的抗疲劳寿命。从安装边界来看，法兰盘的外径尺寸适配常见的M3螺栓安装孔距，筒体的伸出长度可以覆盖10mm以内厚度的安装面板，内孔的异形轮廓完全匹配对应规格传感器的壳体外形，

　　装入后径向间隙控制在0.05mm以内，既不会因为间隙过大导致传感器晃动，也不会因为间隙过小造成装配困难、拆装时刮伤传感器壳体。衬套的材质选型一般会优先考虑耐磨尼龙或者POM工程塑料，部分有防静电要求的工位也会选用改性ABS材质，相比金属衬套，工程塑料材质的衬套不会对传感器的电磁信号造成屏蔽干扰，同时自身具备一定的自润滑性，传感器拆装时不会刮伤壳体表面的喷涂层。在实际装配过程中，只需要先将衬套卡入安装板的对应开孔，再通过三个沉孔螺栓锁紧法兰盘，之后将传感器顺着衬套内孔的异形导向推入，到位后通过传感器自带的锁紧螺母固定即可，整个装配过程不需要额外做定位调校，衬套的异形内孔会自动限制传感器的周向位置，保证检测方向与设计要求完全一致。

　　这类衬套还可以补偿安装板的开孔加工误差，就算安装板的开孔存在0.1mm以内的位置偏差，衬套的筒体部分也可以通过自身的微量形变抵消偏差，不会出现传感器装不进去的问题。在日常维护时，如果衬套出现磨损，只需要拆卸三个固定螺栓就可以快速更换，不需要对设备面板做二次加工，大幅降低了生产线的停机维护时间。设计这类衬套的时候，需要重点关注几个核心尺寸的配合：首先是法兰盘沉孔的深度，要保证螺栓锁紧后螺栓头完全沉入沉孔内，不会突出法兰端面影响传感器的安装贴合；其次是内孔异形缺口的位置精度，要和传感器的定位凸台完全对应，偏差不能超过0.1度，否则会导致传感器检测方向偏移；最后是筒体的内径尺寸公差，要根据选用的材质做适配，比如POM材质会有一定的吸水膨胀率，内径尺寸要预留0.03mm左右的膨胀余量，避免温湿度变化后内孔缩径箍住传感器壳体，造成拆卸困难。另外法兰盘的厚度也要做合理设计，太薄会导致锁紧时法兰变形，太厚则会浪费材料、增加不必要的安装空间占用，一般3mm的法兰厚度就可以满足常规工位的锁紧强度需求。筒体部分的壁厚也不是均匀设计，在有安装缺口的位置适当增加了壁厚，避免缺口位置应力集中导致筒体开裂，在没有结构需求的位置适当减薄壁厚，既可以减轻部件重量，也能减少材料的使用成本。
