台式双砂轮打磨磨削设备结构模型

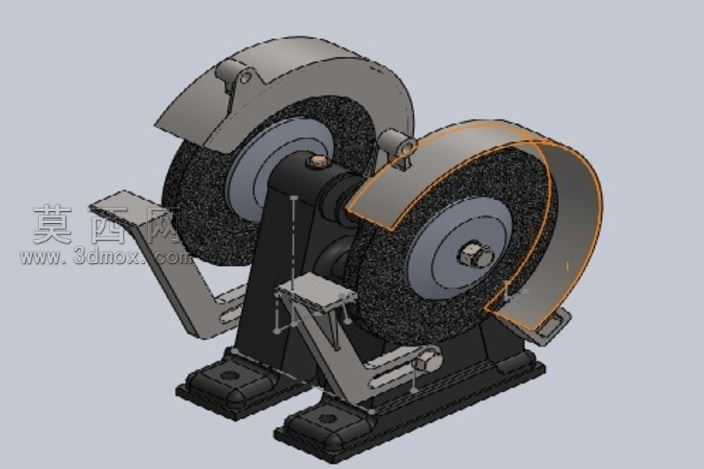

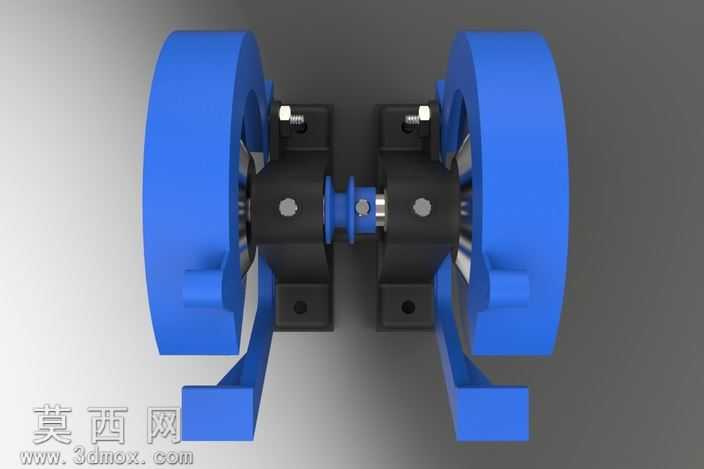

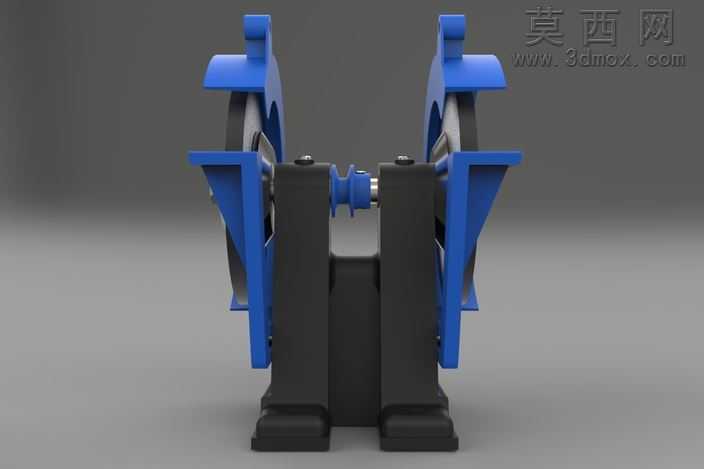

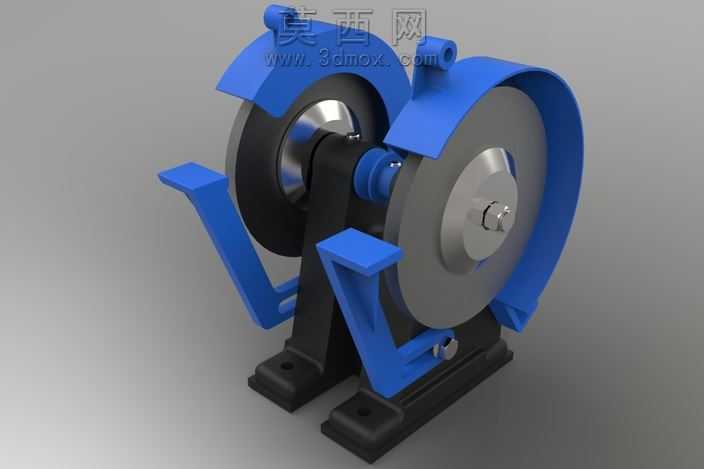

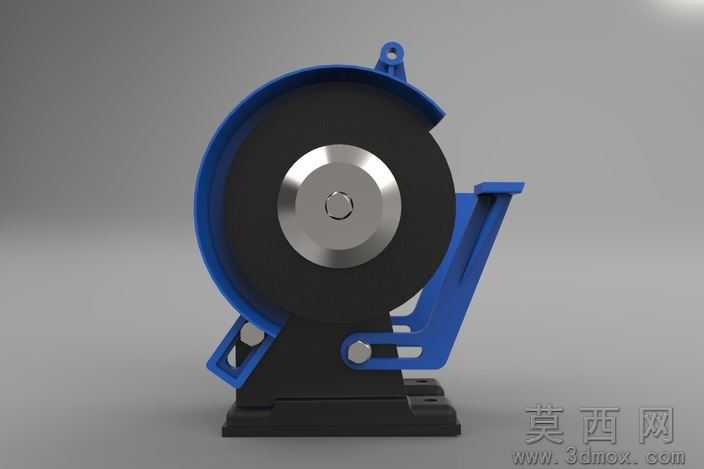

本模型为台式双砂轮打磨磨削设备的完整三维结构模型，采用SolidWorks完成全参数化建模，整体结构还原度高，各零部件间的装配关系清晰明确，可直接用于结构展示、运动仿真参考与教学演示。建模过程中严格遵循台式砂轮机的实际结构逻辑，从底部的安装底座开始，依次完成主机身支架、砂轮主轴组件、双砂轮安装结构、防护护罩、工件托架、调节锁紧机构等所有部件的建模，每个零件的尺寸比例均参考工业级台式砂轮机的实际参数设定，保证结构合理性与尺寸协调性。材质渲染方面，针对不同部件的实际材质做了区分设置：底座与机身支架采用铸铁哑光深灰材质，还原铸造金属的厚重质感；砂轮部分采用碳化硅磨料的颗粒质感材质，表面添加细微凹凸纹理模拟磨粒的粗糙表面，还原砂轮的真实视觉效果；防护护罩采用冷轧钢板冲压成型的金属材质，边缘做了折弯卷边的结构处理，表面设置半哑光金属漆面，同时对其中一侧护罩做了半透明橙色轮廓的显示处理，方便观察内部砂轮与主轴的装配结构；工件托架采用钢板焊接结构，表面设置金属切削加工后的哑光质感，托架上的调节槽、锁紧螺栓等细节均完整还原，可清晰看到托架的角度与位置调节结构；主轴、锁紧螺母、紧固螺栓等标准件采用光亮钢材材质，还原机加工金属件的光泽质感。结构设计上，双砂轮对称布置在机身两侧，通过中间的传动结构实现动力传递，两侧砂轮可分别适配不同粒度的磨料，分别用于粗磨与精磨工序；每侧砂轮上方均设置可调节的防护护罩，可根据使用需求调整护罩的遮挡角度，阻挡磨削过程中飞溅的磨屑与火花，保障操作安全；砂轮前方设置可调节的工件托架，托架可通过松开锁紧螺栓调整前后位置与倾斜角度，适配不同尺寸工件的打磨需求，托架表面设置防滑结构，方便工件放置定位；底部底座设置多个安装固定孔，可通过螺栓将设备固定在工作台面，降低设备运行过程中的振动，提升打磨稳定性。建模过程中对所有活动部件均设置了合理的装配约束，可模拟护罩翻转、托架调节、砂轮转动等动作，完整还原设备的实际操作逻辑，模型细节丰富，从紧固螺栓的螺纹、底座的安装沉孔、护罩的连接铰链到托架的调节刻度均有体现，可用于机械设计教学、五金工具产品展示、车间设备布局参考等多个场景。
