压力机用曲柄式传动连接构件结构设计

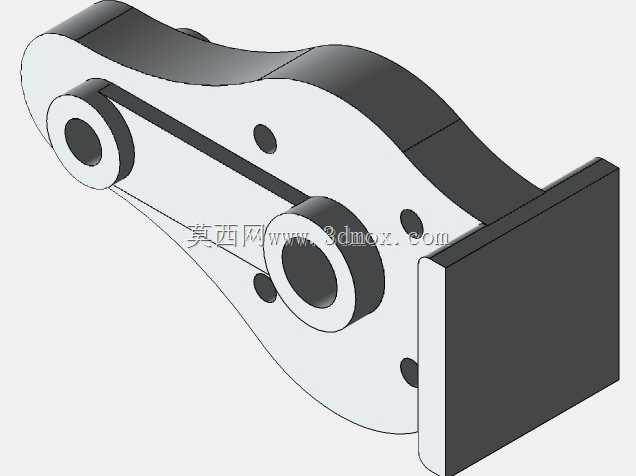

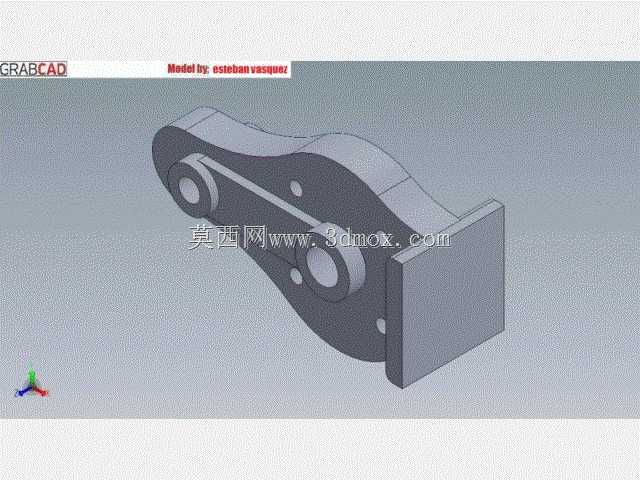

　　在冲压加工生产线的压力机传动链路里，这类曲柄式连接构件是把旋转动力转化为冲压端直线往复动作的核心传力部件，日常接触的薄板冲压成型、五金件冲裁、浅拉伸工序里，它的结构合理性直接决定了冲压动作的行程精度与负载耐受能力。做这个构件的三维结构设计时，首先要匹配压力机曲柄滑块机构的运动轨迹约束，构件本体的两个铰接孔位中心距是核心尺寸参数，需要严格对应压力机曲轴偏心距与滑块安装位的间距要求，避免装配后出现运动卡滞、行程超差的问题，孔位的同轴度公差要控制在0.02mm以内，才能保证铰接销轴转动时无偏磨，降低长期运行的异响与磨损速率。构件的主体轮廓采用变截面弧形过渡设计，不是随意做的曲面造型，而是通过有限元受力分析后优化的形态：

　　在动力输入端的铰接位周围做加厚处理，承受曲轴传递的交变扭矩，靠近滑块安装端的平板连接位做等厚铣平处理，保证和滑块连接座的贴合面接触面积达标，螺栓锁紧后不会出现局部应力集中导致的构件开裂。安装边界上，构件外侧的弧形轮廓要和压力机机身内部的避让空间完全匹配，运动过程中不能和机身导轨、润滑管路、防护盖板产生干涉，所以建模时要同步做运动仿真，模拟整个冲压行程里构件的极限位置，预留至少5mm的安全间隙，避免现场装配后出现运动碰擦。从功能特性来看，这个构件上预留的几个小直径光孔是润滑脂注油通道的工艺孔，后期装配时可以在这些位置安装油嘴，定期给铰接位的铜套加注润滑脂，减少销轴和衬套的干摩擦，延长部件的维护周期。构件的材质一般选用45号钢模锻成型，

　　毛坯锻造后要做正火处理消除内应力，铰接孔位需要做淬火处理提升表面硬度，耐磨性能可以提升三倍以上，适配压力机每分钟数十次的往复冲压动作负载。很多刚接触冲压设备设计的工程师容易忽略这类传动构件的应力释放槽设计，在两个铰接位的连接臂转角处，这个结构做了小圆弧过渡的应力释放设计，避免交变载荷长期作用下在转角位置产生疲劳裂纹，之前现场调试时就遇到过同类构件因为转角做直角设计，运行三个月后出现裂纹断裂的故障，重新优化圆角过渡后问题彻底解决。另外和滑块连接的平板端，安装孔位采用腰型孔设计，可以小范围调整构件和滑块的连接位置，补偿加工装配时的尺寸误差，不用在装配时反复修磨构件端面，降低现场装配的工作量。这类构件在开式可倾压力机、

　　固定台压力机的传动系统里应用非常广泛，不同吨位的压力机只需要对应调整构件的截面厚度、铰接孔直径与中心距参数，就能适配不同的负载要求，建模时把这些参数做成可配置的变量，后续做同系列不同吨位设备的设计时，只需要修改参数就能快速生成对应规格的构件模型，大幅提升系列化产品的设计效率。做结构校验的时候还要重点核算构件的抗扭截面系数，确保在压力机公称压力的1.5倍过载工况下，构件的最大应力不超过材料的屈服强度，避免冲压过程中出现闷车、过载时构件断裂损坏其他传动部件的问题。
