齿轮传动用啮合摇臂结构件

　　在各类齿轮传动系统的布局中，这类摇臂构件常出现在需要张紧、换向或者动力传递路径偏移的工况里，比如小型动力传输单元、轻工设备的齿轮组调节机构、输送线的传动张紧端，都能见到这类结构的身影。它的核心作用是作为齿轮安装的承载基体，同时承担传动过程中的载荷传递，保证配套齿轮在啮合过程中保持稳定的中心距，避免传动过程中出现齿侧间隙过大、啮合冲击超差的问题。

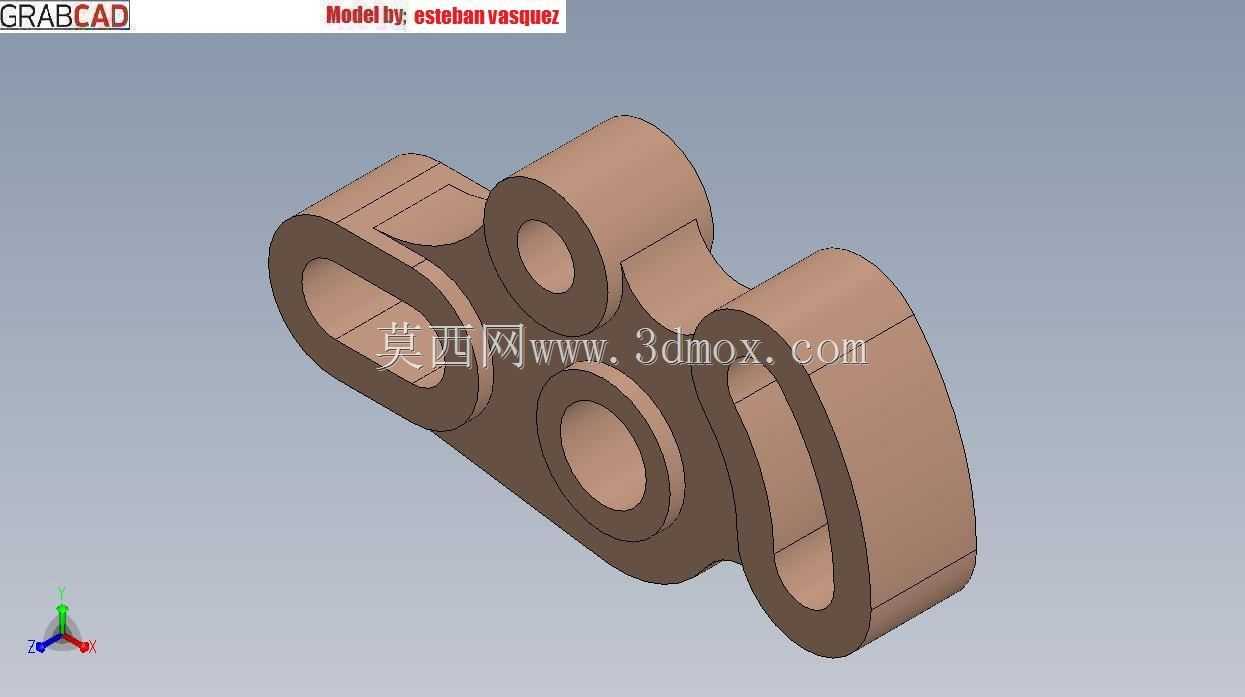

　　从结构功能来看，这个构件上设置了多个同轴度要求较高的环形安装位，不同孔径的环形结构分别对应不同的安装需求：大尺寸的环槽结构用于配套安装轴承或者衬套，作为摇臂的摆动铰接支点，工作时摇臂可绕该支点做小范围的角度调整，以此适配齿轮啮合过程中的中心距微调需求；中等尺寸的通孔用于安装固定齿轮的转轴，孔位的端面设置了贴合平面，能够保证转轴安装后端面的垂直度，避免齿轮安装后出现偏摆，导致啮合时齿面受力不均，出现异常磨损或者传动卡滞；小尺寸的环台结构则用于安装限位组件或者辅助支撑，在摇臂摆动到极限位置时起到硬限位作用，防止调整超程导致齿轮脱啮。

　　设计这类构件的时候，首先要考虑的是载荷传递路径的合理性，整个构件的轮廓沿着受力方向做了加厚处理，在几个安装孔之间的连接筋位置，采用了圆弧过渡的结构，避免应力集中导致构件在交变载荷下出现开裂。所有安装孔的端面都预留了足够的贴合面积，保证紧固件或者轴承安装后有足够的支撑刚度，不会在载荷作用下出现端面压溃的问题。构件的整体外形做了轻量化的挖槽设计，在不影响结构刚度的前提下去除了非受力区域的多余材料，既降低了构件自身的重量，也减少了摆动过程中的转动惯量，让张紧调整的动作更加灵敏，不会因为自身惯量过大导致调整滞后。

　　从安装边界的角度来说，这类摇臂的铰接支点孔位是整个构件的安装基准，设计时需要保证齿轮安装孔与支点孔之间的中心距公差控制在合理范围内，中心距的偏差会直接影响齿轮啮合的侧隙大小，偏差过大会导致侧隙过大出现传动回差，偏差过小则会导致齿轮啮合过紧，运转时出现卡滞甚至齿面胶合的问题。构件的摆动范围需要根据配套齿轮的张紧行程来确定，外轮廓的设计要避开周边其他传动构件的运动路径，避免摆动过程中出现干涉。所有孔位的内壁粗糙度需要满足轴承或者转轴的安装要求，铰接支点位置的孔位通常需要配套铜套或者滚动轴承，因此孔径的公差要按照基孔制的过渡配合来设计，保证轴承安装后不会出现外圈转动的跑圈问题，齿轮安装孔的公差则要适配转轴的配合要求，保证转轴安装后同轴度符合设计要求。

　　在实际应用场景中，这类摇臂往往配套圆柱齿轮使用，当传动系统因为长期运转出现磨损导致中心距变大、齿侧间隙超差时，通过调整摇臂的摆动角度，就可以重新将齿轮啮合的中心距调整到合理范围，补偿磨损带来的间隙变化，延长整套传动机构的使用寿命，不需要直接更换磨损的齿轮，降低了设备的维护成本。在一些需要离合功能的小型传动机构中，这类摇臂还可以作为离合操纵的执行构件，通过摆动带动齿轮与主动轮脱开或者啮合，实现动力的接通与断开，这时候对摇臂的摆动灵活性和限位可靠性就有更高的要求，构件上的限位结构需要能够承受离合动作带来的冲击载荷，不会因为反复冲击出现变形。

　　整个构件的壁厚设计保持了均匀性，避免加工或者成型过程中出现应力变形，外轮廓的所有转角都采用了圆角过渡，既减少了应力集中，也避免了安装维护过程中尖锐边角带来的操作风险。在受力较大的连接位置，壁厚做了针对性的加强，保证在最大载荷作用下构件的变形量控制在允许范围内，不会因为构件变形导致齿轮啮合精度下降。
